SimPal D210-32-4NO Инструкция онлайн

SimPal D210 Инструкция онлайн
Управление питанием
приборов и охранные функции
c уведомлением по GSM сети
Примечание:
макс. нагрузка: 16А, 3500 Вт
источник питания: AC 110-230
•
Описание изделия
Устройство для управления питанием по сотовой сети SimPal-D210 (с
возможностью крепления на рейке DIN) позволяет включать и отключать
питание по звонку или с помощью SMS-команд. Имеет встроенный
адаптер питания. Входное напряжение: AC 110-230В. Устройство
поддерживает подключение двух проводных датчиков и одного датчика
температуры.

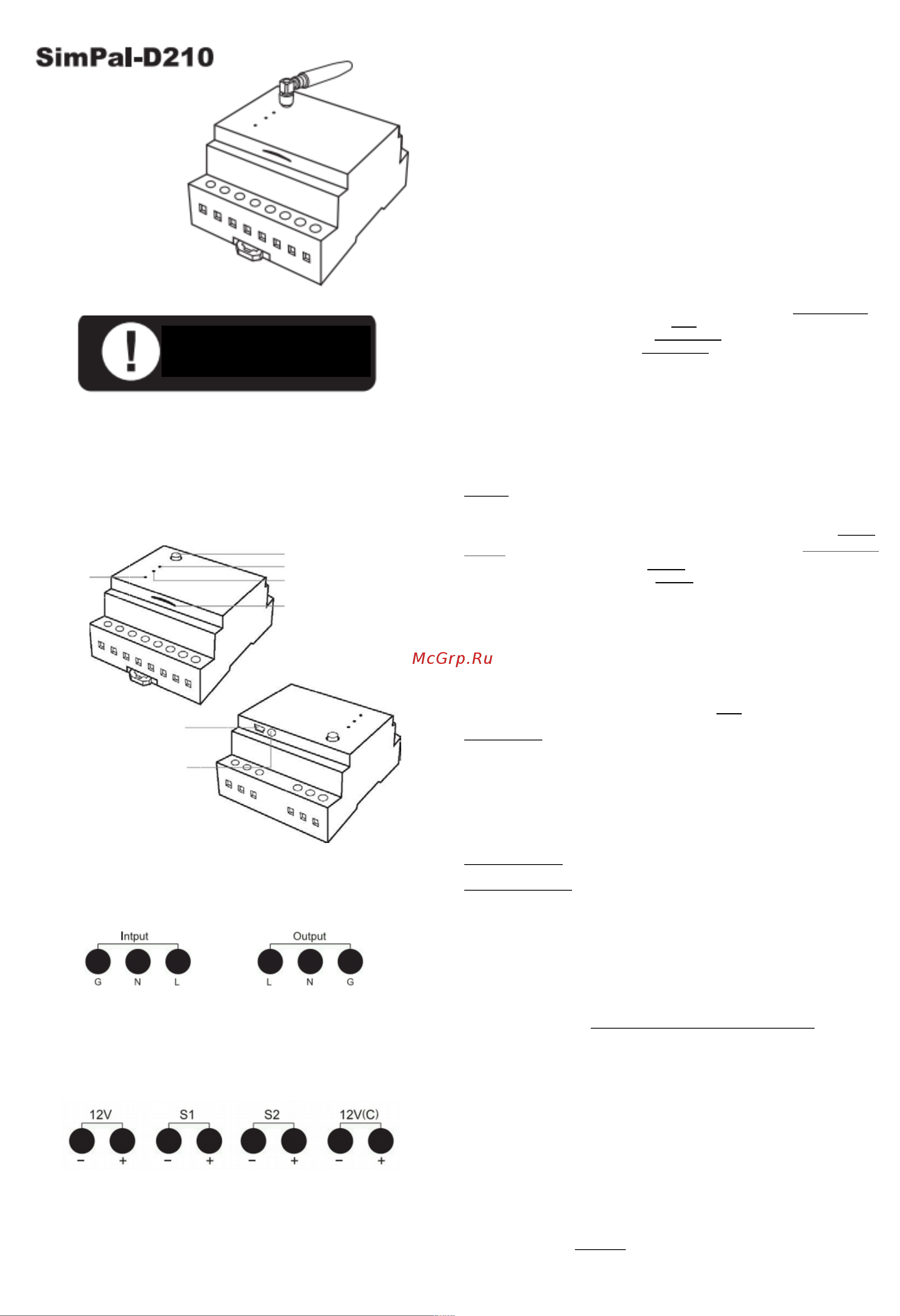

• Внешний вид изделия
Кнопка
ручного
управления
Разъем для SIM-карты
USB-разъем
(только для обновления ПО)
Разъем SMA для GSM-антенны
Вход AC 110-230В: Выход AC 110-230В:
L: «фаза» L: «фаза»
N: «ноль» N: «ноль»
G: «земля» G: «земля»
Выходы DC 12В и входы тревожных датчиков:
12V: постоянный выход DC 12В (макс. 200 мА)
S1: вход первого проводного датчика
S2: вход второго проводного датчика
12V(C): управляемый выход DC 12В (макс. 200 мА)
• Начало работы
Важное примечание: при подключении проводов необходимо отключить
питание.
. 1. Подсоедините GSM-антенну к разъему SMA.
. 2. Установите SIM-карту контактами вниз и обрезанным уголком слева.
Слегка надавите до полной блокировки карты в разъеме.
. 3. Подсоедините проводные охранные и температурный датчики, сирену (при
необходимости).
. 4. Подключите провода питания к соответствующим входам и выходам
(питание должно быть отключено).
. 5. Подключите источник питания. После этого устройство готово к работе.
При этом на 3-5 секунд загорается светодиодный индикатор.
•
Регистрация мобильного номера телефона
Управлять устройством могут до 5 номеров: один — администратор, и
четыре - пользователи. У администратора есть все права на настройку
устройства, в том числе на добавление номеров пользователей. Настройка
выполняется путем отправки текстовых СМС сообщений на SIM-карту,
установленную в устройстве. Формат текстового сообщения: #код-1#код-2#
Регистрация номера администратора: #00#
Добавление номера пользователя: #06#Номер#
Удаление номера пользователя: #15#Номер#
Если от устройства приходит ответное сообщение с текстом «Главный
номер уже зарегистрирован», тогда необходимо вручную сбросить
настройки. Для этого нажать и удерживать в течение 10 секунд кнопку
ручного управления.
•
Включение и выключение питания
Есть два способа отключения и включения выхода питания AC 110-230В
устройства с помощью мобильного телефона.
Первый: звонок на номер установленной SIM-карты. При этом устройство
автоматически сбрасывает вызов и выполняет ВКЛ или ОТКЛ питания
Если до звонка питание было отключено, тогда произойдет ВКЛЮЧЕНИЕ,
и наоборот, если было включено, тогда — ОТКЛЮЧИТСЯ. Отключить:#09#0#
Второй: отправка текстового сообщения:
Включение питания AC 110-230В: #01#0#
Выключение питания AC 110-230В: #02#0#
• Выход DC 12В
Постоянный выход 12V нельзя выключить. Он постоянно включен и
предназначен для питания проводных датчиков и др. устройств.
Управляемый выход 12V(C) может работать со звуковым оповещателем.
Если подключен проводной датчик, то при его срабатывании данный выход
автоматически включится на 60 секунд. Администратору нужно отправить
следующие текстовые сообщения:
Для отключения управляемого выхода 12V(C ): #42#
Для включения управляемого выхода 12V(C) на несколько секунд:
#42#Секунды#
Интервал времени включения: 1-600 секунд.
• Функция задержки
Данная функция позволяет задать автоматическое включение и
выключение питания AC 110-230В через определенное время.
Администратору нужно отправить следующие текстовые сообщения:
Для включения питания через некоторое количество минут:
#12#0#Минуты#0#
Для выключения питания через некоторое количество минут:
#12#0#Минуты#1#
(интервал времени: 1-720 минут)
Функция управления задержкой не активна, когда используется ручное
включение и отключение.
•
Функция расписания
Данная функция позволяет настроить включение и выключение по
расписанию питания AC 110-230В.
Администратору нужно отправить следующие текстовые сообщения.
Для ввода расписания: #20#0#День#ВремяНачало#ВремяКонец#.
Питание будет включено в указанное время.
День: состоит из одной цифры; диапазон значений: от 0 до 8.
В таблице ниже описывается каждое значение.
Значение
Соответствующий
день
Значение
Соответствующий
день
0 Ежедневно 5 Пятница
1 Понедельник 6 Суббота
2 Вторник 7 Воскресенье
3 Среда 8 Рабочие дни
4 Четверг 9 Выходные
Время начала и окончания: вводится в 24-часовом формате в виде ЧЧ:ММ.
Если время начала больше время окончания, то устройство будет работать
до следующего дня (до указанного времени окончания).
Пример: #20#0#0#2000#0800# означает ежедневное включение устройства
в 20:00 и выключение в 08:00 следующего дня.
Активация функции: #19#0#1#
Данная функция не активна, когда используется ручное включение и
отключение.
Идикатор сотовой сети (синий)
Индикатор питания (красный)
Разъем для подключения
датчика температуры
• Схема подключения питания
#09#2#время#
