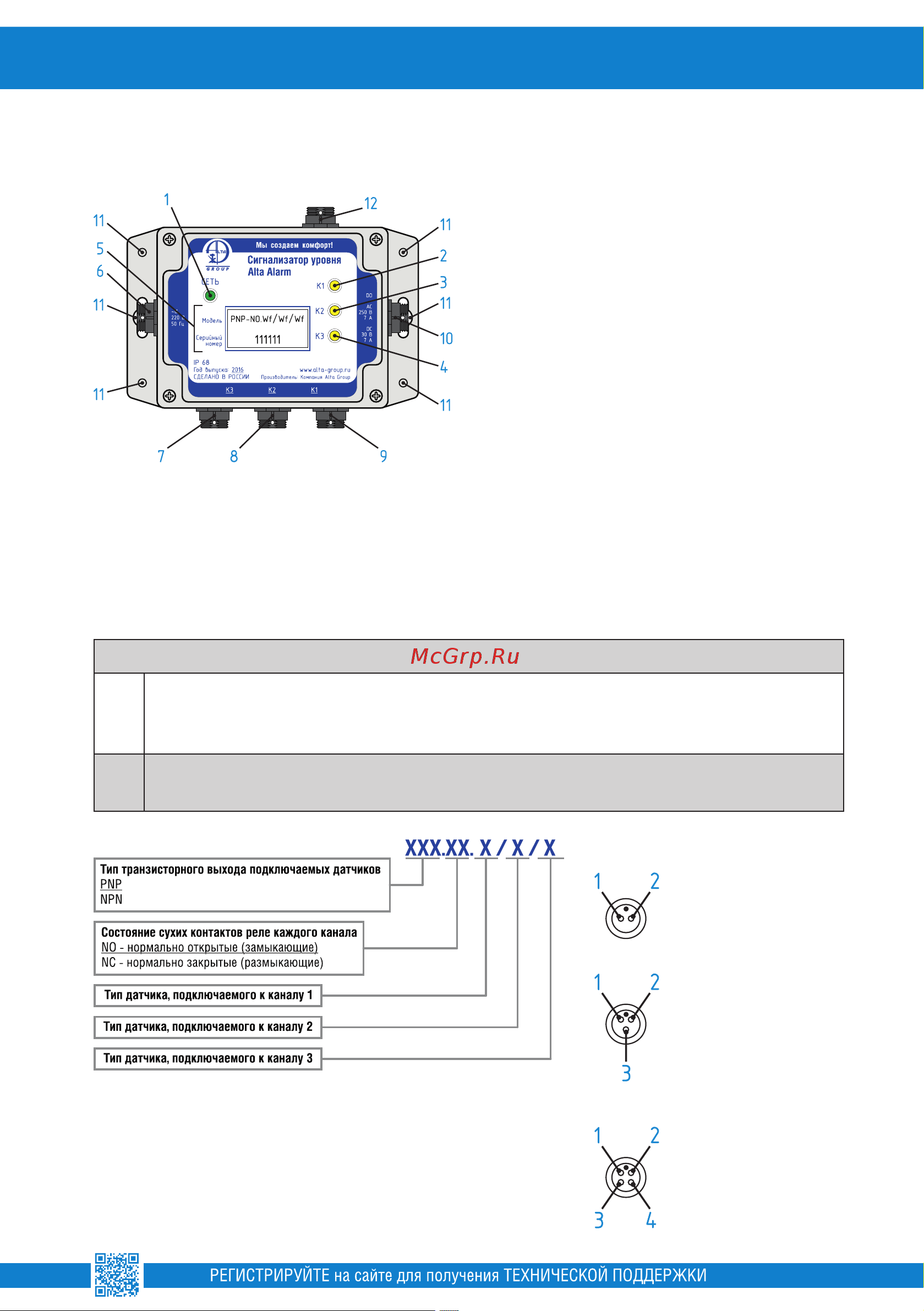

Alta Group Alta Alarm (от 10 м) [3/8] Внешний вид органы индикации и разъемы сигнализатора

Органы индикации и разъемы:

1 – светодиодный индикатор «Сеть»;

2 – светодиодный индикатор «КАНАЛ 1»;

3 – светодиодный индикатор «КАНАЛ 2»;

4 – светодиодный индикатор «КАНАЛ 3»;

5 – модель и серийный номер

сигнализатора;

6 – разъем подключения питания;

7 – разъем подключения ДУ 3;

8 – разъем подключения ДУ 2;

9 – разъем подключения ДУ 1;

10 – разъем подключения релейного выхода;

11 – монтажные отверстия и проушины.

12 – разъем для подключения кабеля

программирования устройства

Условные обозначения и маркировка сигнализатора

Типы датчиков уровня:

Датчик для определения уровня жидкости или сыпучих материалов в емкости;

Датчик для определения уровня осадка или иловых отложений в воде или стоке;

Поплавковый датчик уровня.

Датчик для определения уровня жира, масла, нефтепродуктов в воде или стоке

(применение: жироуловители, нефтеуловители и т. п.).

Распайка внешних разъемов сигнализатора

Условные обозначения

и маркировка сигнализатора

Внешний вид, органы индикации и разъемы сигнализатора

Разъем питания

1 – L

2 – N

Разъем датчика

1 – «+12 В»

2 – сигнал

3 – общий

Разъем сигнальной линии

1 – релейный выход

канала 1 (CH1)

2 – релейный выход

канала 2 (CH2)

3 – релейный выход

канала 3 (CH3)

4 – общий проводник (COM)
