Сварог REAL CUT 45 (L2А1) [12/28] Подключение плазмотрона и клеммы заземления

6.2. ПОДКЛЮЧЕНИЕ ПЛАЗМОТРОНА И КЛЕММЫ ЗАЗЕМЛЕНИЯ

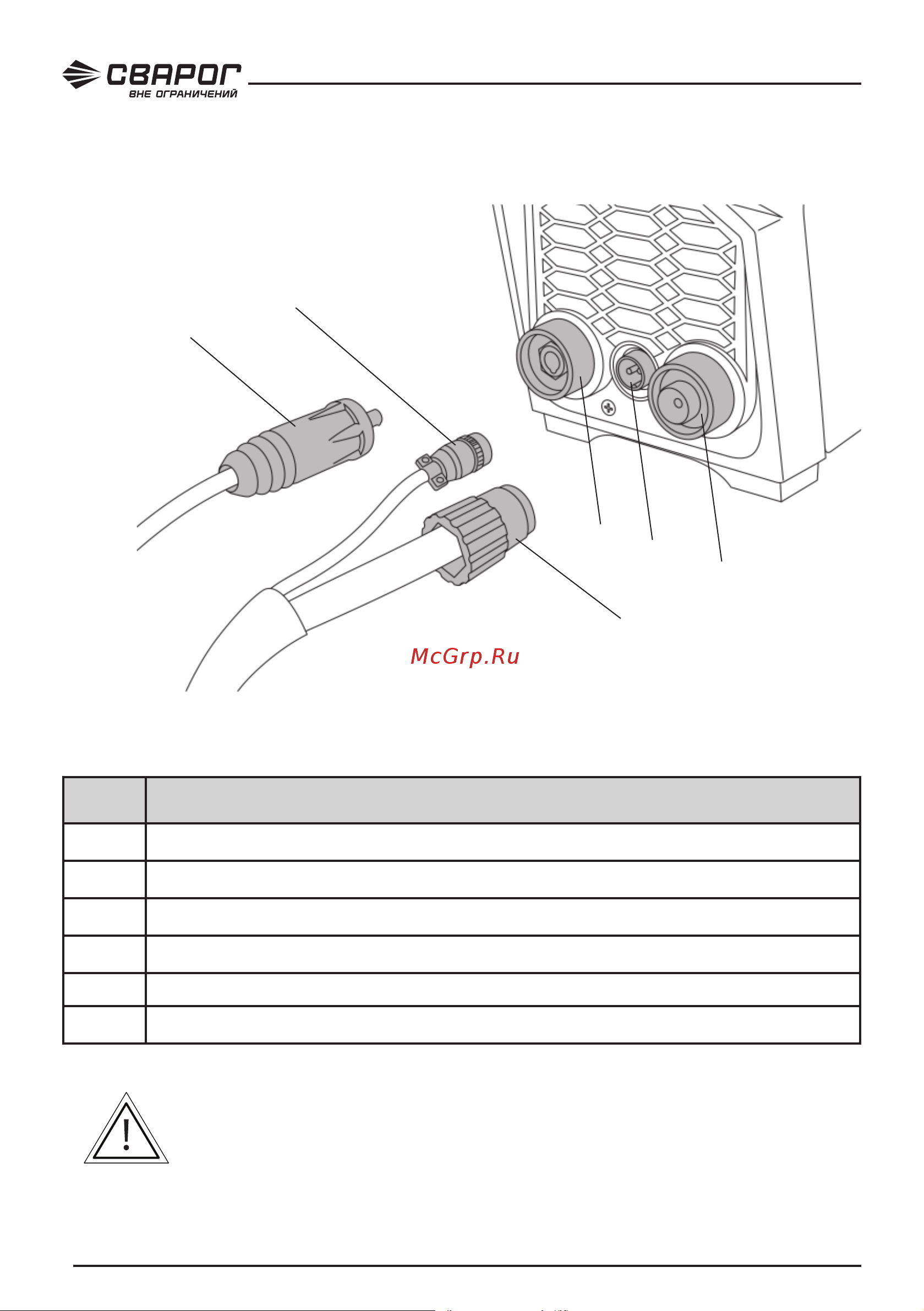

На рисунке 6.3 показана схема подключения плазмотрона и клеммы заземления.

Рис. 6.3 Схема подключения.

Поз. Описание

1 Клемма заземления ОКС 10-25

2 Разъём 2-pin

3 Гайка с внутренней резьбой 3/8G

4 Панельная розетка ОКС 10-25

5 Панельный разъём 2-pin

6 Панельный штуцер с наружной резьбой 3/8G

ВНИМАНИЕ! При неплотном подсоединении кабелей возможны выгора-

ния евроразъёма и панельных розеток, а также выход из строя источника

питания.
