15
REAL CUT 45 (L2A1)
• Установите необходимое давление, путем вращения винта регулировки давления.
• Отпустите курок плазмотрона.
• Нажмите винт регулировки давления вниз, до срабатывания фиксатора.
ВНИМАНИЕ! Рабочее давление сжатого воздуха должно быть постоянным
и не должно быть ниже 0,4 мПа. При работе на низком давлении сжатого
воздуха срок службы плазмотрона сокращается.

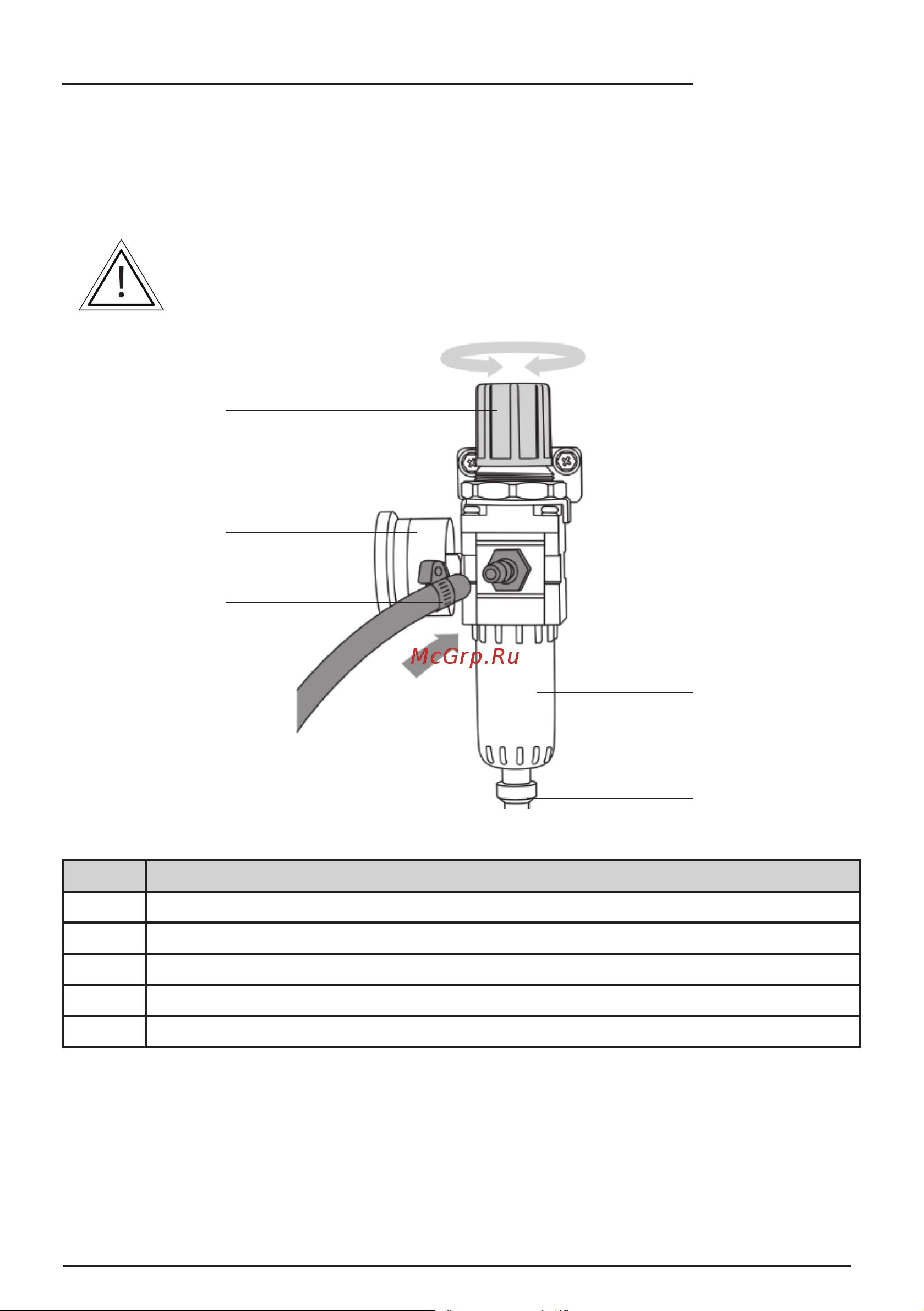

Рис. 7.4. Фильтр-регулятор.
Поз. Описание
1 Винт регулировки давления
2 Манометр
3 Газовый рукав
4 Отстойник конденсата
5 Клапан слива конденсата
Обслуживание фильтра-регулятора описано в разделе 8.7.
8. Установите необходимые параметры резки (См. таблицу 8.4).
9. Поднесите плазмотрон к заготовке, дотроньтесь соплом до заготовки, нажмите кнопку на
плазмотроне, появится основная дуга. Начинайте процесс резки (См. рис. 8.5 и 8.6).
1
2
3
4
5
