Viteco Векса-160-МА [2/8] Рисунок а высотная схема установки очистки ливневых талых и производственных сточных вод векса 160 а

ООО «ВИТЭКО» Векса, Векса-М Ш.173.000 РЭ

Условные обозначения:

1 - колодец смотровой узловой КС-У;

2 - колодец смотровой поворотный КС-П;

3 - блок ПН установки «Векса-160-А»;

4 - блок СМ установки «Векса-160-А»;

5 - колодец для отбора проб КС-ОП;

Н - глубина залегания подводящего трубопровода;

- направление потока загрязнённого стока;

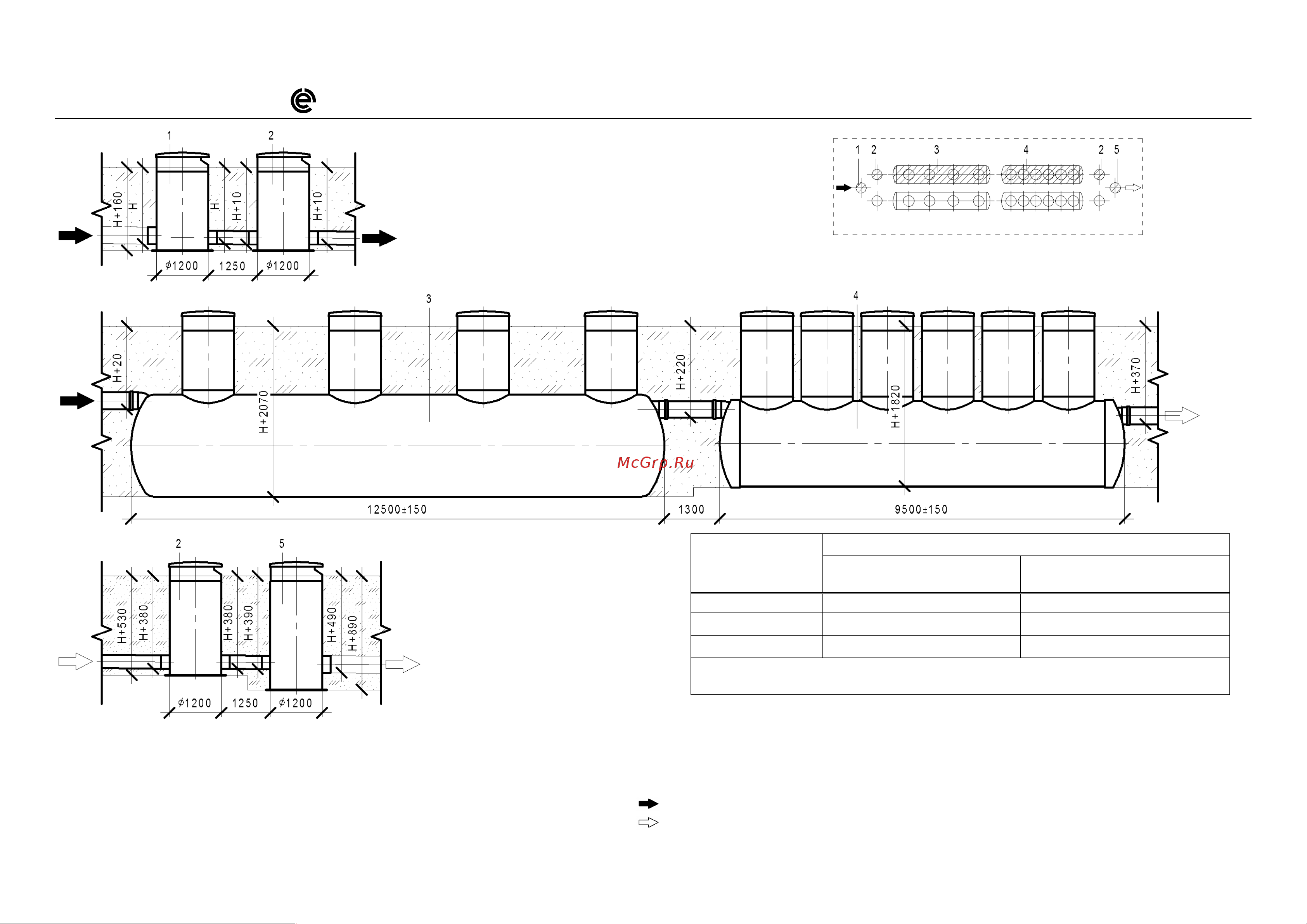

Рисунок А.2 – Высотная схема установки очистки ливневых, талых и производственных сточных вод «Векса-160-А»

Н, мм*

Исполнение установки Векса, Векса-М

стеклопластиковый люк

«газон», (Н от 400 мм)

чугунный люк «нагрузка»,

(Н от 1500 мм)

1800-2500

Стандартное**

Усиленное***

2500-3200

Усиленное***

3200-4000

Двойное усиление***

** прайс-лист;

*** уточнить стоимость при заказе.
