ООО «ВИТЭКО» Векса, Векса-М Ш.173.000 РЭ

Условные обозначения:

1 - патрубок входной блока ПН установки «Векса-160-А»;

2 - колодец технический с пластиковым люком;

3 - корпус блока ПН установки «Векса-160-А» усиленный;

4 - стропа с талрепами (входит в монтажный комплект);

5 - песок уплотнённый;

6 - патрубок выходной блока ПН установки «Векса-160-А»;

7 - патрубок входной блока СМ установки «Векса-160-А»;

8 - корпус блока СМ установки «Векса-160-А» усиленный;

9 - патрубок выходной блока СМ установки «Векса-160-А»;

10 - фундаментная железобетонная плита;

11 - закладная деталь;

(*) - размеры уточняются по проекту.

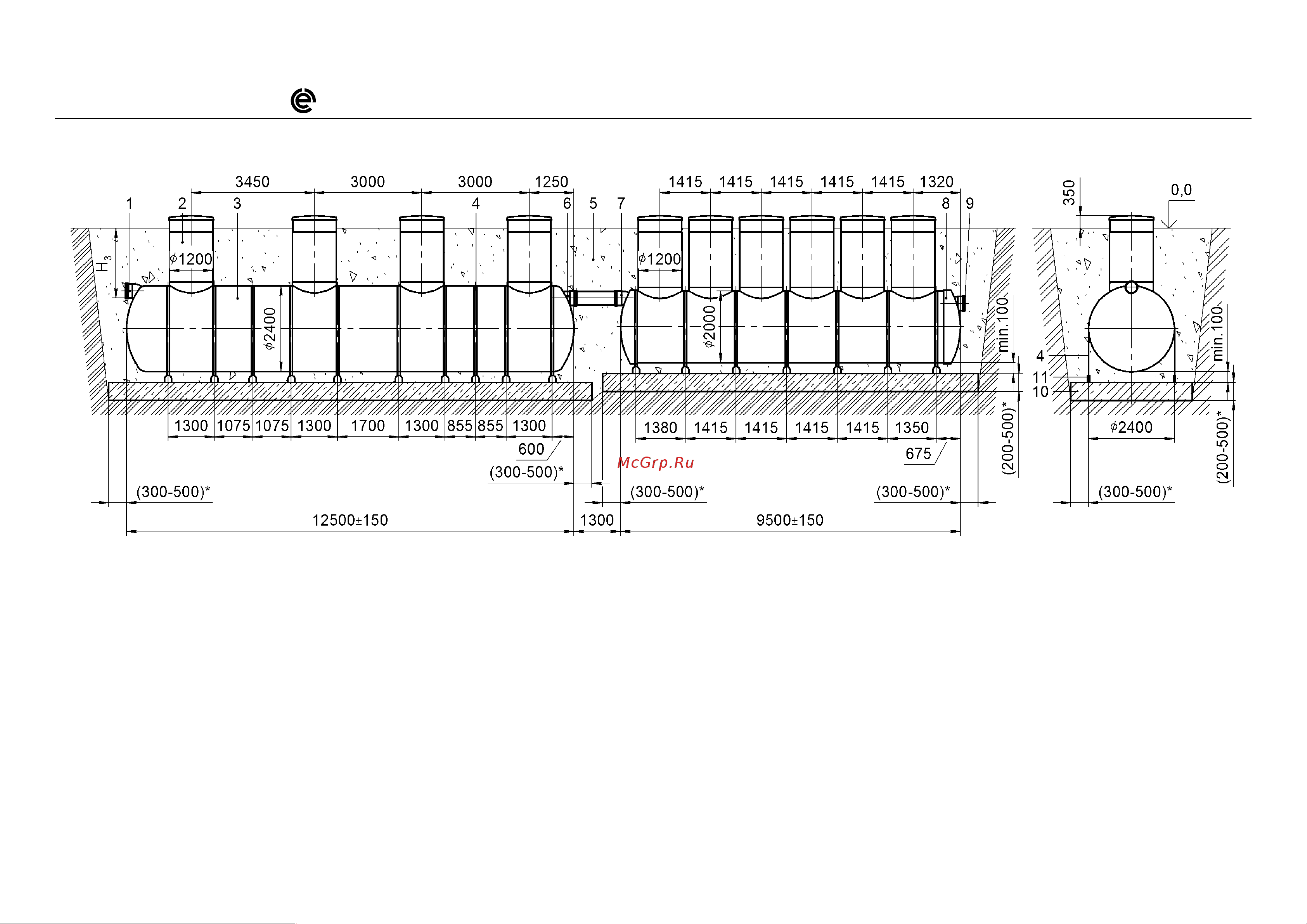

Рисунок А.5 – Монтаж блоков ПН, СМ установки «Векса-160-А» на железобетонную плиту
