ФФУ-15
11
Электросхема установки предусматривает подключение погружного насоса (ПН) для
подачи сточных вод 1-фазного исполнения и мощностью не более 0,6 кВт.
В случае применения погружного насоса 3-х фазного исполнения, либо 1-фазного
исполнения и мощностью более 0,6 кВт следует дополнительно установить промежуточный
магнитный пускатель с питанием катушки от клемм N и 15.
Таблица 5
Позиционное
обозначение
Наименование
Количество
ПВ
Выключатель кулачковый
1
АВ1, АВ2
Выключатель автоматический 3-х полюсной
2
АВ3 – АВ5
Выключатель автоматический 1 полюсной
3
КМ1, КМ2
Пускатель магнитный
2
РТ1, РТ2
Реле тепловое
2
РП
Реле промежуточное
1
ПР
Предохранитель
1
КнС1, КнС2,
КнП1, КнП2
Кнопки управления
4
М1
Электродвигатель 380 В, 7,5 кВт
1
М2
Электродвигатель 380 В, 0,37 кВт
1
ПЕ
Переключатель
2
КнС
Аварийный ладонный выключатель «Гриб»
1
САУ-М6
Автоматический сигнализатор уровня
1
НД
Насос-дозатор
1
ПН
Погружной насос
Не компл.
Установки «ФФУ» комплектуются блоками автоматического управления на базе
сигнализатора уровня САУ-М6. При этом включение и отключение установки
осуществляется автоматически по сигналу от датчиков уровня, установленных в усреднителе.
Монтаж датчиков производится согласно рис. 5.
Соединение между электродами и блоком САУ-М6 осуществляется при помощи
экранированного трехжильного кабеля.
Для пуска установки установить переключатель в положение «автоматический режим».
При достижении воды верхнего уровня установка включается и начинает работать. При
использовании дополнительного погружного насоса последний включается одновременно с
насосом флотатора.
N
~ 380 В
15
N
N А В С
ПН

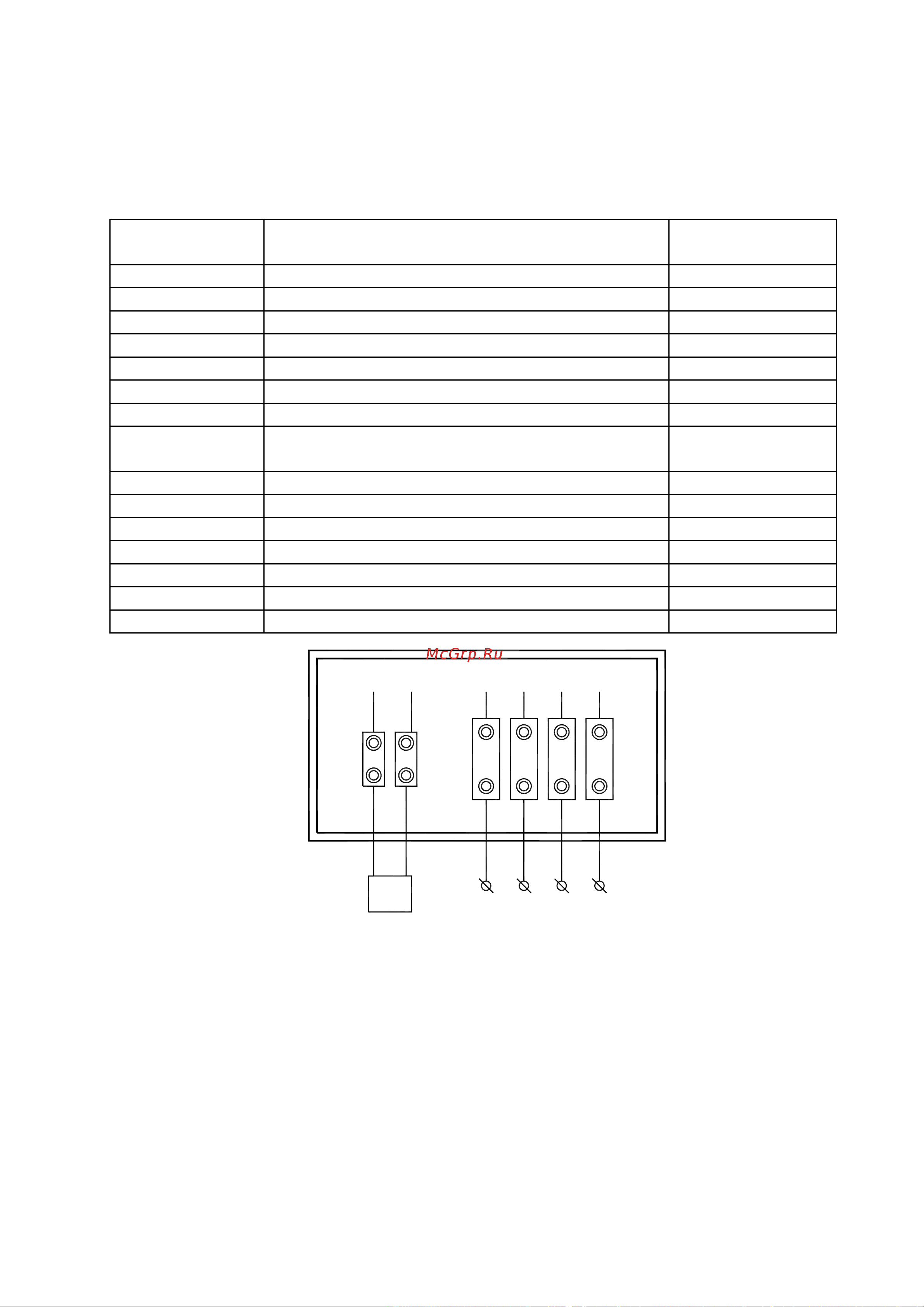

Рис. 4. Схема электрических подключений в монтажной коробке установки «ФФУ-15».
9. Работа установки в автоматическом режиме
