ФФУ-15

В эжектор 14 поступает воздух через дроссель 34 и клапан Кл4, и через клапан Кл3

насосом-дозатором 6 подается раствор химреагента (коагулянта) из емкости 7.

Рабочий поток жидкости на эжектор 14 поступает по байпасному трубопроводу 15.

Для первоначального запуска установки необходимо всасывающий трубопровод 13 и

насосный агрегат 5 заполнить водой через кран в1.

В насосе 5 происходит смешение сточной воды с раствором реагента и воздухом, после

чего смесь поступает по трубопроводу 16 в двухступенчатый сатуратор 3

а,б

. Здесь под

давлением 0,6 МПа происходит растворение воздуха в воде и смешение с реагентом.

Избыток воздуха сбрасывается из сатуратора 3

через воздушку в3 вместе с небольшим

количеством воды в сепаратор 35, нижняя часть которого соединена с флотокамерой 20, а

верхний патрубок 36 с шламовым карманом 33.

Из сатуратора 3

а,б

, очищаемая вода поступает по трубопроводу 17 в сопла 18 и в

распределительный коллектор 19. В нижней части камеры флотации 20 происходит сброс

давления и из воды выделяется растворенный воздух в виде мельчайших пузырьков, к

которым прилипают частицы загрязнений. Шлам собирается на поверхности флотационной

камеры в виде пены, которая снимается скребковым механизмом (шламоудалителем) 8 и

сбрасывается в карман 33 и далее через патрубок Д поступает в шламовую емкость (не

входящую в комплект поставки) для отстаивания.

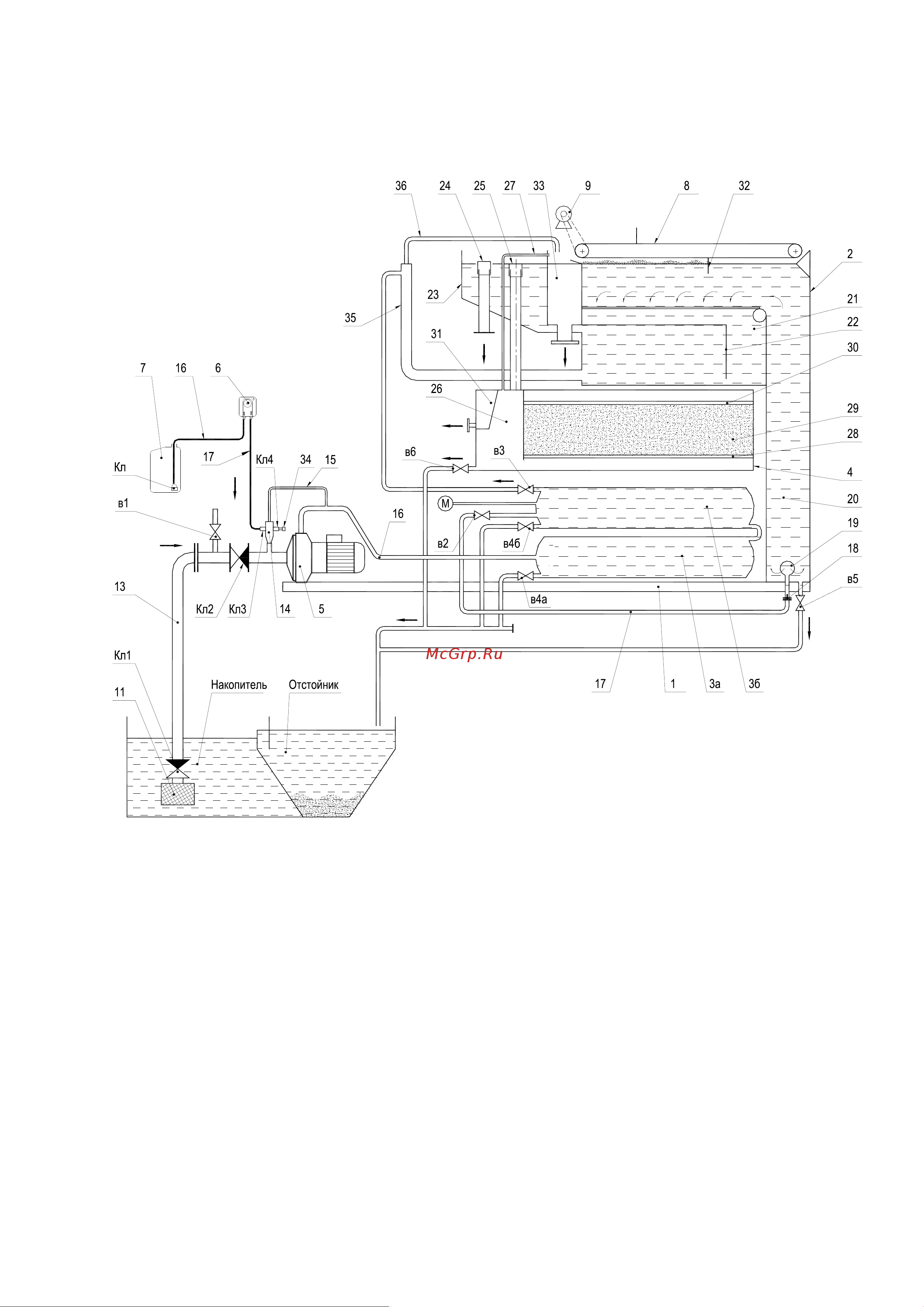

Рис.2. Технологическая схема установки ФФУ-15
