ФФУ-40
12
Таблица 5
Поз. по
рис. 4
Наименование позиций
Кол.
Прим.
ПВ
Вводной выключатель
1
КМ
1
, КМ
2
,
Пускатель магнитный 380В
3
РТ
1
, РТ
2
,
Реле тепловое
3
ПР
Предохранитель
1
М1
Электродвигатель насоса флотатора
1
М2
Электродвигатель мотор-редуктора
1
НД
Насос-дозатор
1
КнП
1, 2
Кнопка «Пуск»
2
С подсветкой
КнС
1,2
Кнопка стоп
2
КнС
0
Кнопка «Аварийный стоп»
1
С фиксацией
и подсветкой
ПЕ
Переключатель
1
«Pуч-Авт»
САУ-М6
Автоматический сигнализатор уровня
1
АВ 50А
Автоматический выключатель 3-х полюсной I
расц
=50А
1
АВ 2А
Автоматический выключатель 3-х полюсной I
расц
=2А
1
АВ 1А
Автоматический выключатель однополюсной Iрасц=1А
2
Автоматическое управление насосом 7 флотатора, мотор-редуктором 5 и насосом-
дозатором 9 обеспечивается автоматическим сигнализатором уровня САУ-М6 и с датчиками
уровней (электродами), установленным в накопителе.
Схема установки электродов показана на рис.5.
9. Работа установки в автоматическом режиме
Кронштейн
Нижний уровень
Верхний уровень
Накопитель
Верхний электрод (пуск)
Нижний электрод (стоп)
Нулевой электрод (масса)

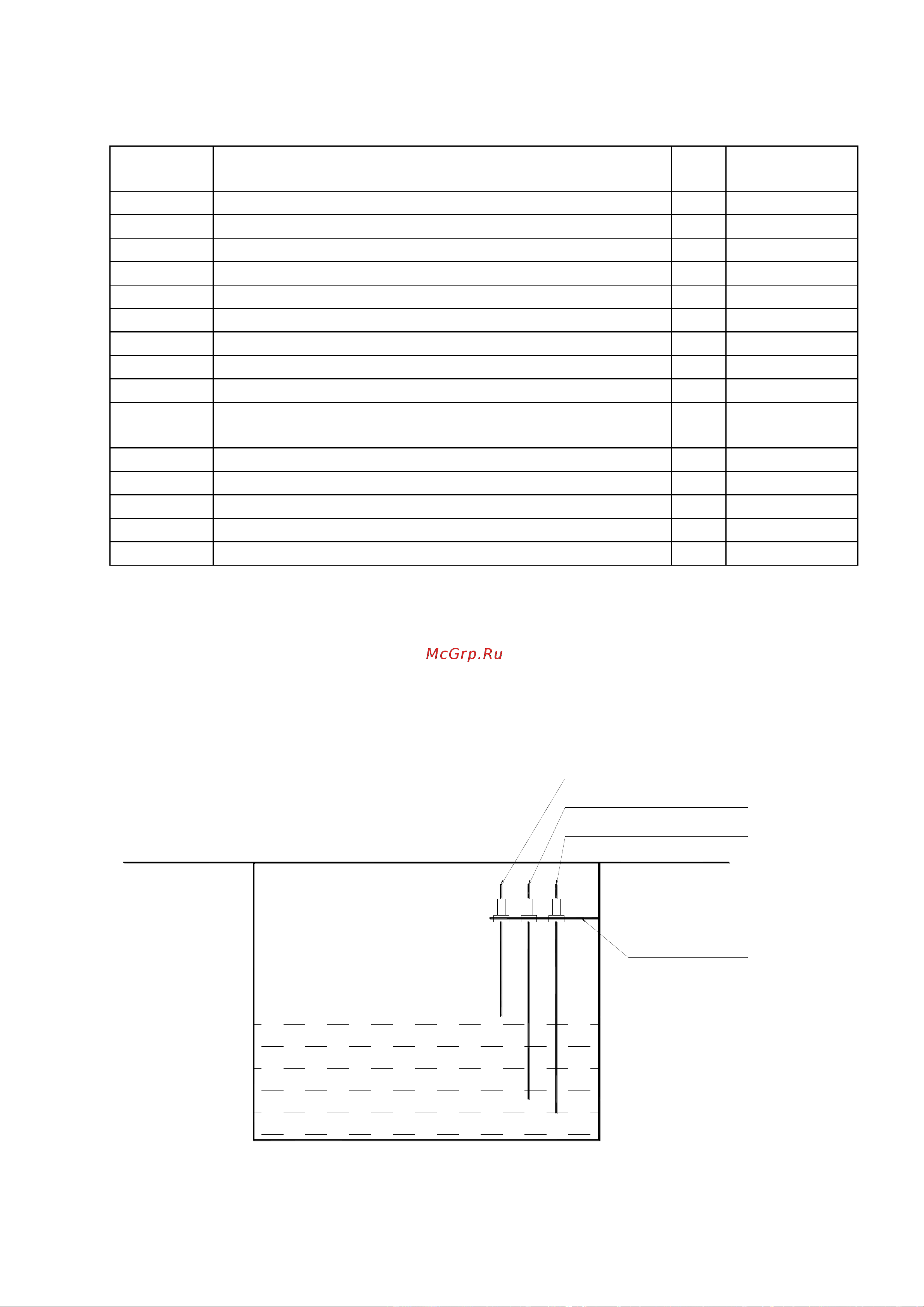

Рис. 5. Схема установки электродов блока САУ-М6.
