Viteco ФФУ-40 [7/15] Устройство и работа установки рис 3

ФФУ-40

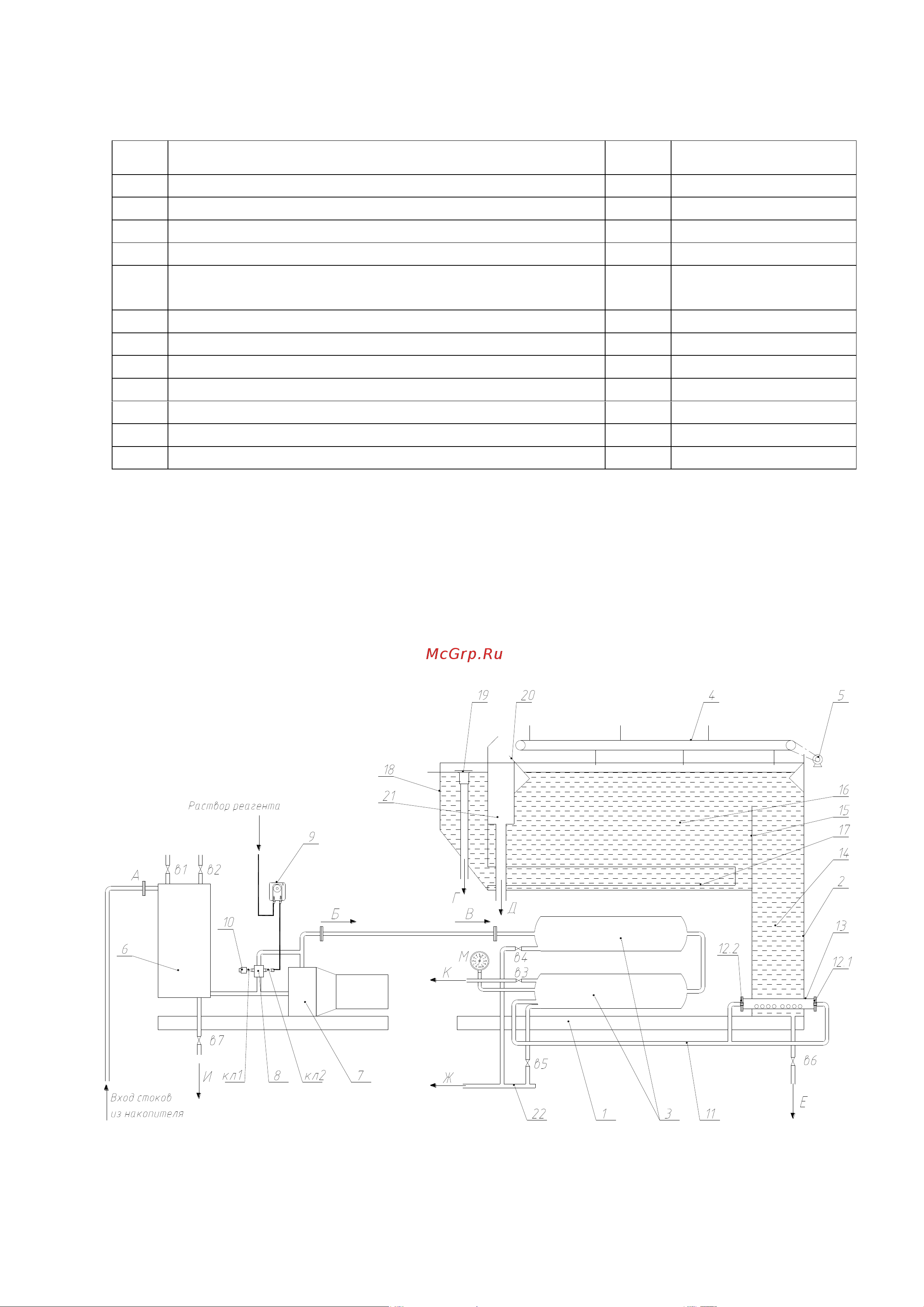

Рис. 3. Технологическая схема установки «ФФУ-40».

Комплект поставки установки «ФФУ-40» соответствует таблице 4.

Таблица 4

№

Обозначение

Кол.

Прим.

Флотационная емкость

Насосный блок в сборе

Заборный фильтр

Насос-дозатор B-V 10/01

Сигнализатор уровня САУ-М6

в комплекте с

электродами (3 шт.)

Реагент для очистки воды «Аква-Аурат-18»

100 л

Паспорт «ФФУ-40»

Паспорт на насосный агрегат КМ80-50-200

Паспорт на мотор-редуктор

Паспорт на насос-дозатор B-V10/01

Паспорт на блок САУ-М6

Инструкция по применению реагента

Загрязненная вода, после предварительной очистки в отстойнике, через заборный

фильтр через патрубок А поступает во всасывающую емкость 6, далее на насос 7, где на

байпасной линии насыщается воздухом, поступающим в эжектор 8 через клапан кл1 и кран

Маевского 10. Через клапан кл2 в эжектор 8 насосом-дозатором 9 подается раствор

химреагента.

4. Устройство и работа установки (рис. 3)
