ООО «ВИТЭКО» Argel OT Ш.021.000 РЭ

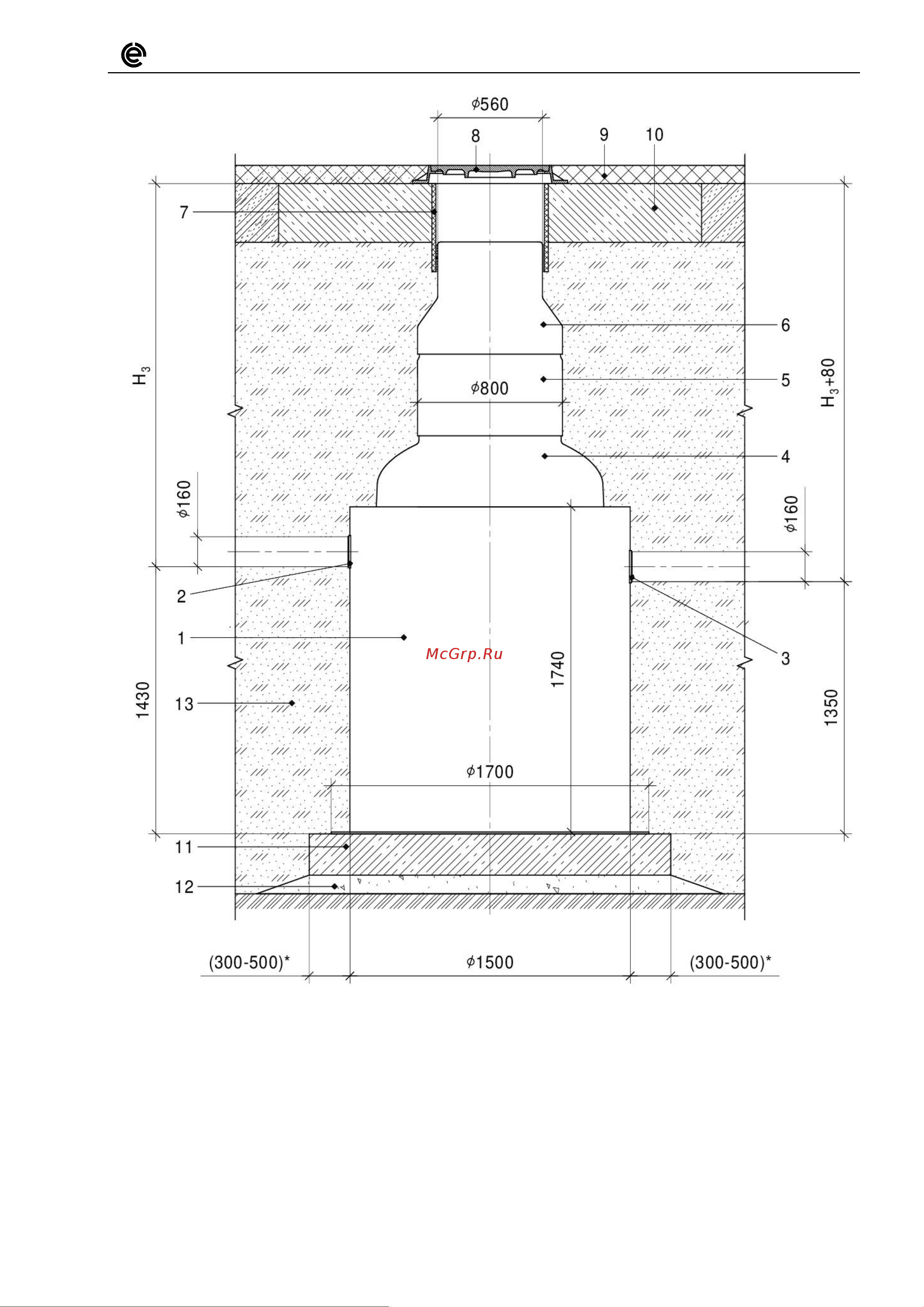

1 – корпус;

2 – патрубок входной;

3 – патрубок выходной;

4 – переходник 1200/800;

5 – колодец технический;

6 – переходник 800/560 под чугунный

люк;

7 – кольцо опалубочное;

8 – люк чугунный;

9 – дорожное покрытие;

10 – плита разгрузочная;

11 – плита фундаментная;

12 – цементная стяжка;

13 – песок уплотнённый.

Н3 – глубина расположения входного патрубка от поверхности земли до лотка.

Рисунок А.3 – Монтаж установки Argel OT-4 под проезжей частью
