ООО «ВИТЭКО» Argel OT Ш.021.000 РЭ

1 – корпус*;

2 – патрубок входной;

3 – патрубок выходной;

4 – плита крышки колодца;

5 – кольцо колодца;

6 – плита днища колодца;

7 – цементная стяжка;

8 – люк чугунный;

9 – дорожное покрытие;

10 – цемент М100;

11 – песок уплотнённый.

Н3 – глубина расположения входного патрубка от поверхности земли до лотка.

* установка монтируется в ж/б колодец в основном исполнении

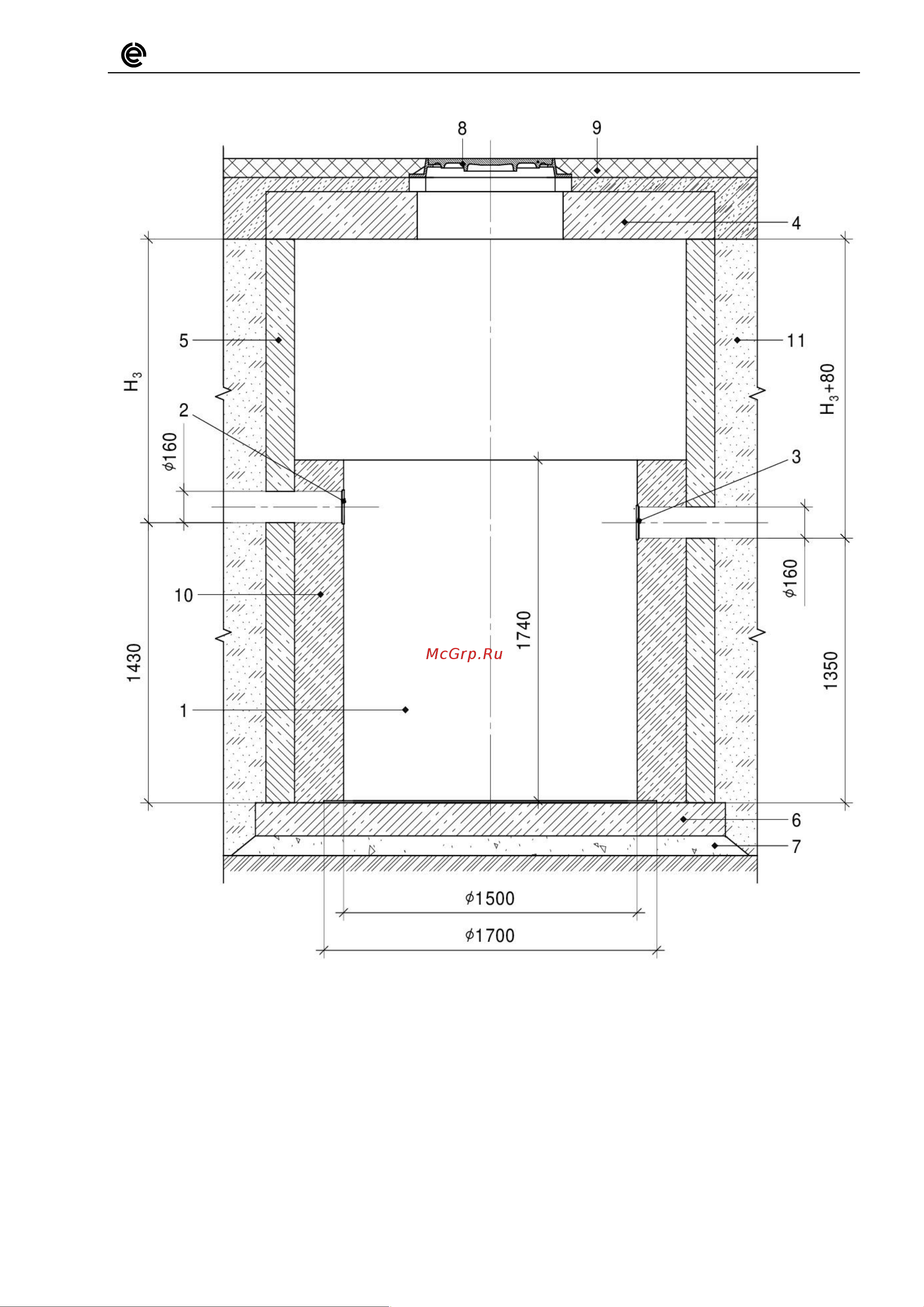

Рисунок А.4 – Монтаж установки Argel OT-4 в ж/б колодец
