Contracor SGV [3/16] Valve and mechanism
![Contracor SGV [3/16] Valve and mechanism](/views2/1916595/page3/bg3.png)
3
ENGLISH
CONTRACOR
®
SGV abrasive metering valve
1. Valve and mechanism
1.1 Function
The Contractor SGV metering valve is designed for installation on Contractor blast
machines DBS-100 and DBS-200, and blast cabinets CAB-110P and CAB-135P in order to
control the feed of blast media.
1.2 Main components
1
2 3
4

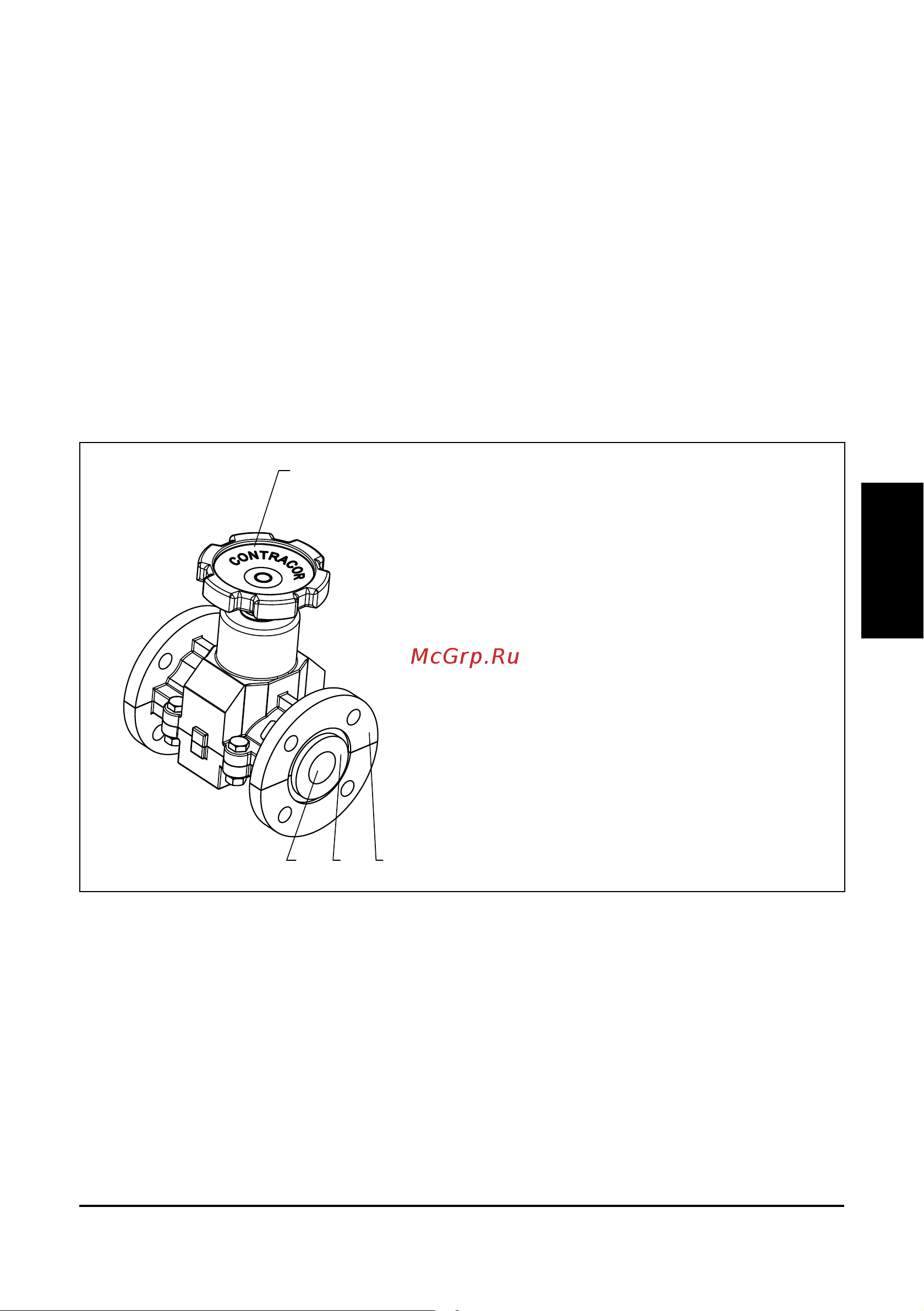

Fig. 1.1
1 – Handwheel
2 – Control port
3 – Rubber insert
4 – Union ange
1.3 Description of mechanism
The SGV metering valve is designed for controlling the ow of abrasive materials. The
amount of abrasive materials in the metering valve is regulated by turning the handwheel
(1), which reduces or enlarges the control port (2) of the rubber insert (3).
