Vue d’ensemble des composants
1
1
2
30º30º
Entretoise M.2
Entretoise
3
5
4
Vis M.2
6
6

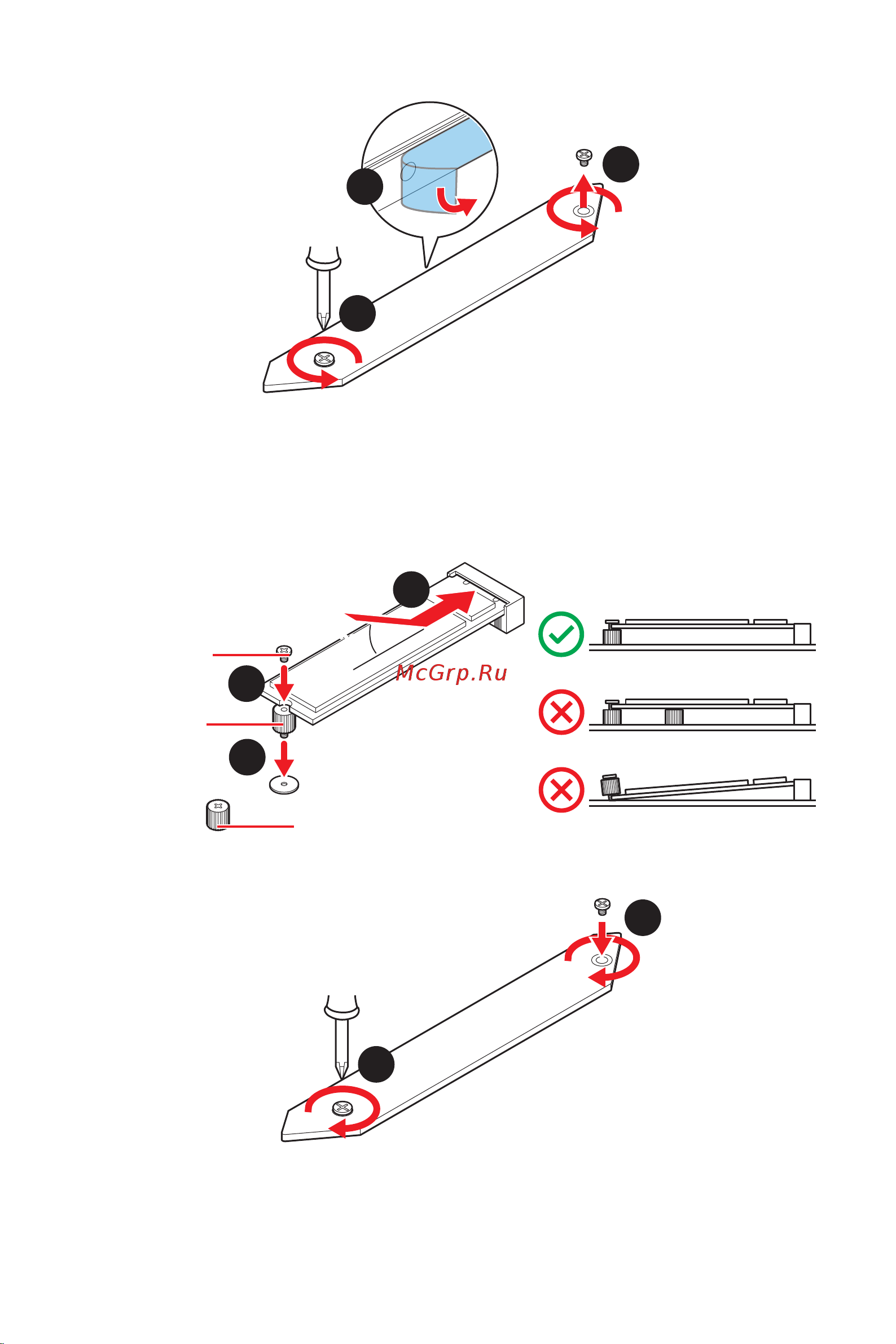

Installation d’un SSD sur le slot M2_2
Veuillez suivre les étapes 3, 4 et 5 ci-dessus pour installer le SSD M.2 dans le slot
M2_2.
3. Déplacez et fixez l’entretoise à la position appropriée pour le support de votre
SSD M.2. Si le SSD M.2 est de la même longueur que la plaque M.2, enlevez
l’entretoise du SSD M.2. Cela évitera d’endommager le SSD M.2.
4. Insérez votre SSD M.2 dans le slot M.2 à un angle de 30 degrés.
5. Fixez le SSD M.2 avec une vis M.2, ou ignorez cette étape si vous enlevez
l’entretoise M.2 à l’étape 3.
6. Remettez la plaque M.2 SHIELD FROZR en place et fixez-la.
