MSI B550-A PRO — подключение RGB светодиодных лент к материнской плате [158/176]
Превью страниц
Страница 158 /
176
![MSI B550-A PRO [158/176] Подключение вентиляторов с rgb светодиодной подсветкой](/views2/1916621/page158/bg9e.png)
26
Компоненты материнской платы
⚠
Внимание!
∙
Разъем JRGB поддерживает подключение 5050 RGB непрерывных светодиодных
лент (12В/G/R/B) длиной до 2 метров с максимальной мощностью 3А (12В).
∙
Перед установкой или заменой светодиодных лент RGB, необходимо полностью
обесточить систему и отключить кабель питания.
∙
Используйте утилиту MSI для управления удлинительными светодиодными
лентами.

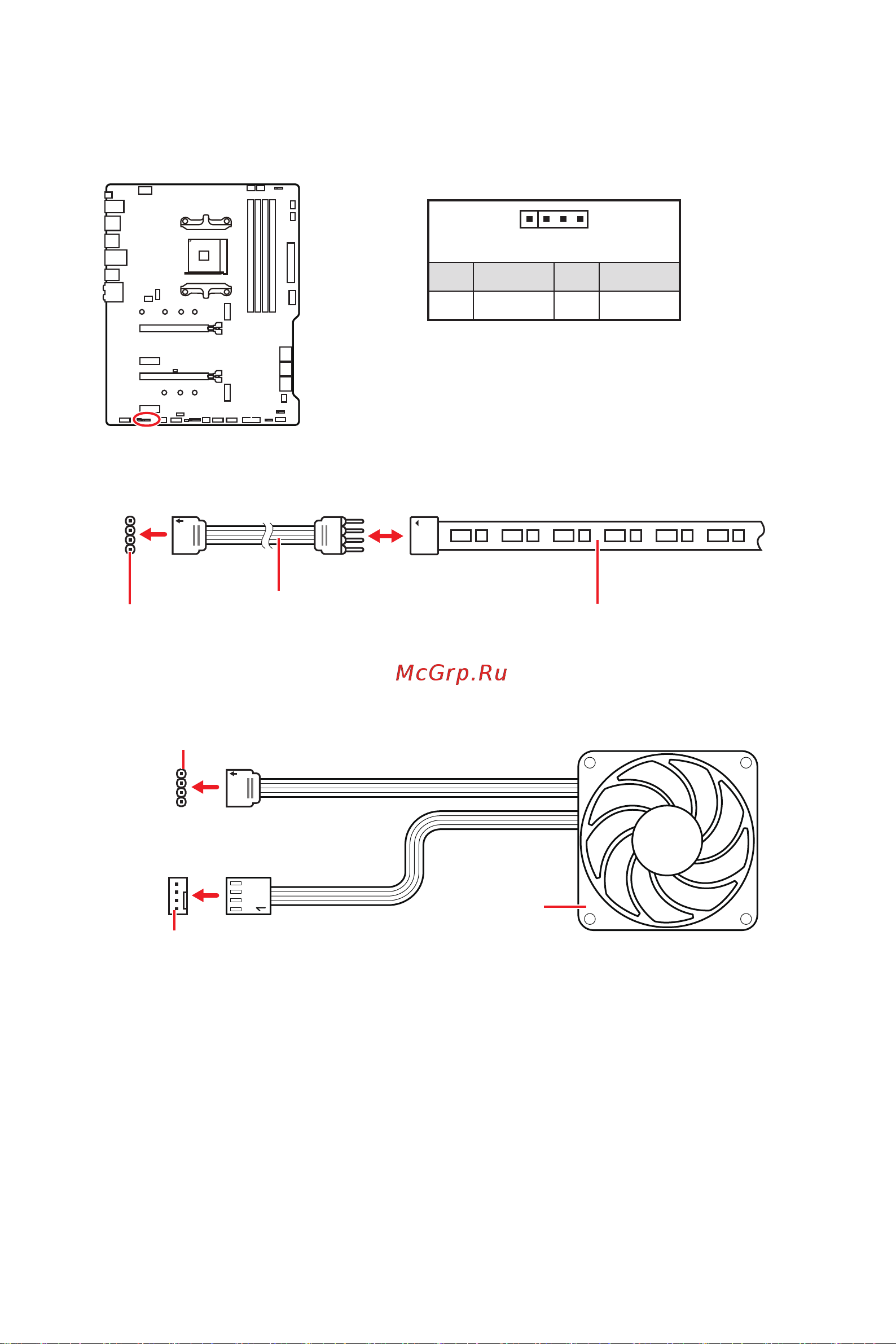

JRGB1: Разъем RGB LED
Разъем JRGB предназначен для подключения 5050 RGB светодиодных лент 12В.
1
G
R
B
Разъем
JRGB
Удлинительный
кабель
5050 RGB светодиодные ленты 12В
1
1 +12V 2 G
3 R 4 B
Подключение RGB светодиодных лент
1
1
G
R
B
Разъем JRGB
Разъем вентилятора системы
Подключение вентиляторов с RGB светодиодной подсветкой
Вентилятор с RGB
светодиодной
подсветкой
