10

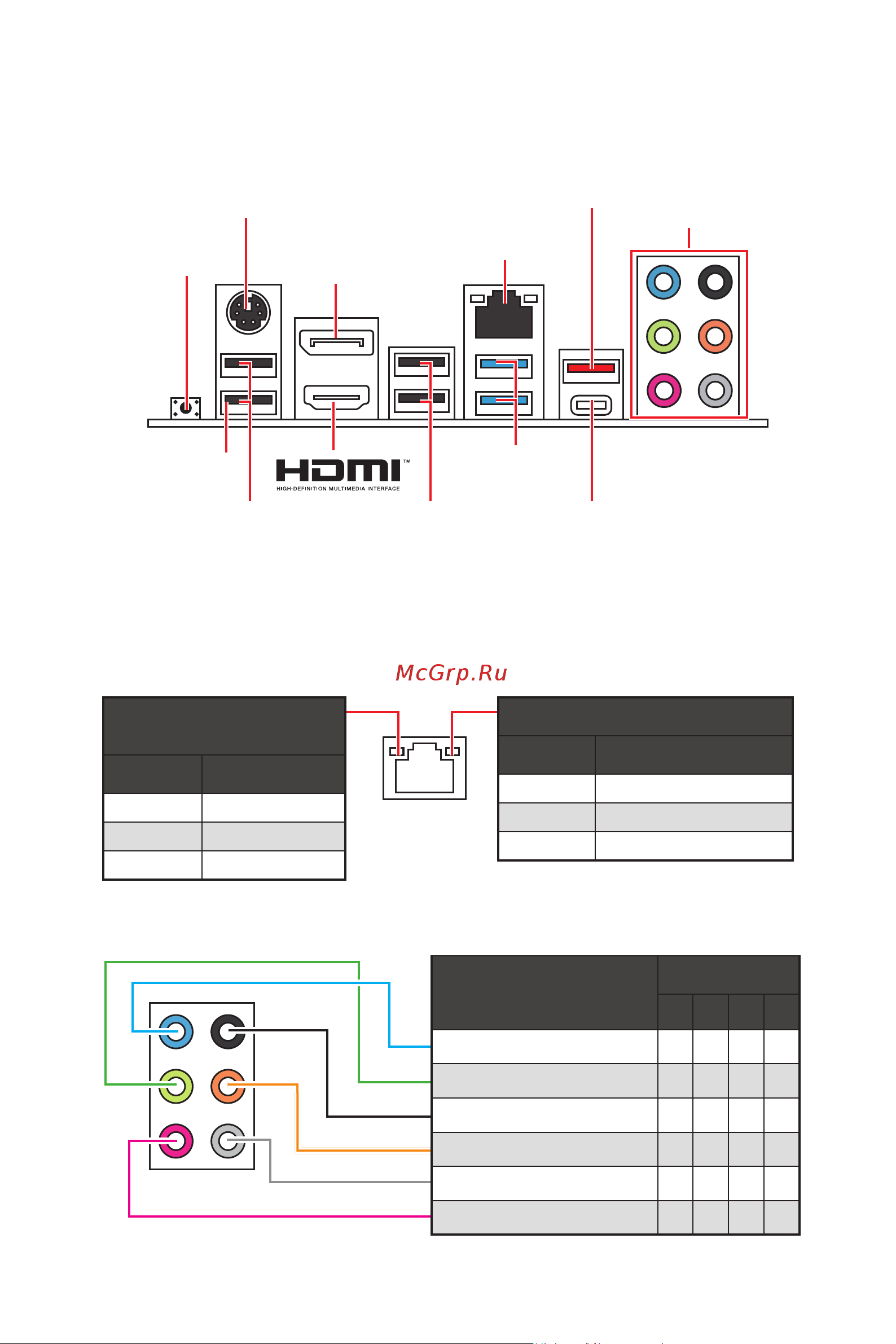

Panneau arrière Entrée / Sortie
Panneau arrière Entrée / Sortie
∙ Bouton / Port Flash BIOS - Veuillez vous référer à la page 33 pour en savoir plus sur
la mise à jour du BIOS avec Bouton Flash BIOS.
LED indiquant la connexion
et l’activité
Etat Description
Eteint Pas de connexion
Jaune Connexion correcte
Clignote Activité en cours
LED indiquant la vitesse
Etat Description
Eteint 10 Mb/s
Vert 100 Mb/s
Orange 1 Gb/s
Tableau explicatif de l’état de la LED du port LAN
Configuration des ports audio
USB 3.2 Gen 1
(5Gb/s) Type-A
Port Flash
BIOS
Port combo PS/2
1 Gb/s LAN
DisplayPort
USB 2.0
Type-A
USB 2.0
Type-A
Ports Audio
USB 3.2 Gen 2
(10Gb/s) Type-C
USB 3.2 Gen 2
(10Gb/s) Type-A
Bouton Flash
BIOS
Ports Audio
Canal
2 4 6 8
Sortie Ligne
Sortie Ligne / Sortie casque avant ● ● ● ●
Sortie audio haut-parleur arrière ● ● ●
Sortie centre / Caisson de basse ● ●
Sortie audio hautparleur côté ●
Entrée Microphone
(● : connecté, Espace : vide)
