20
Компоненты материнской платы

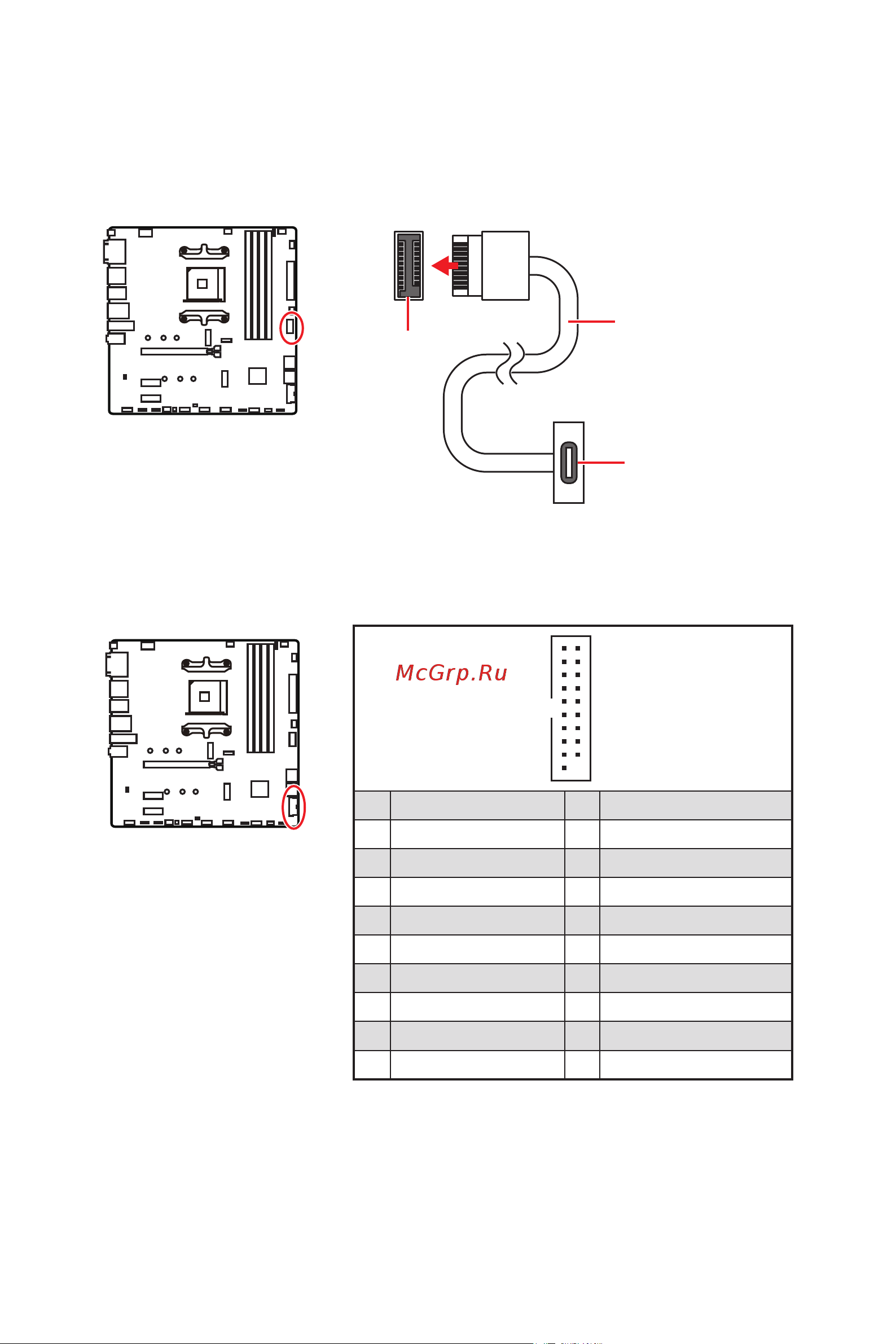

JUSB1: Разъем USB 3.2 Gen 1 5Гб/с Type-C
Данный разъем предназначен для подключения портов 3.2 Gen 1 5Гб/с Type-C
на передней панели. Данный коннектор имеет защиту от неправильного
подключения. При подключении кабеля убедитесь, что коннектор сориентирован
правильно относительно разъема.
JUSB2: Разъем USB 3.2 Gen 1 5Гб/с
Данный разъем предназначен для подключения портов USB 3.2 Gen 1 5Гб/с на
передней панели.
⚠
Внимание!
Помните, что во избежание повреждений, необходимо правильно подключать
контакты питания и земли.
1
10 11
20
1 Power 11 USB2.0+
2 USB3_RX_DN 12 USB2.0-
3 USB3_RX_DP 13 Ground
4 Ground 14 USB3_TX_C_DP
5 USB3_TX_C_DN 15 USB3_TX_C_DN
6 USB3_TX_C_DP 16 Ground
7 Ground 17 USB3_RX_DP
8 USB2.0- 18 USB3_RX_DN
9 USB2.0+ 19 Power
10 Ground 20 No Pin
JUSB1
Кабель USB
Type-C
Порт USB Type-C на
передней панели
