27
Übersicht der Komponenten

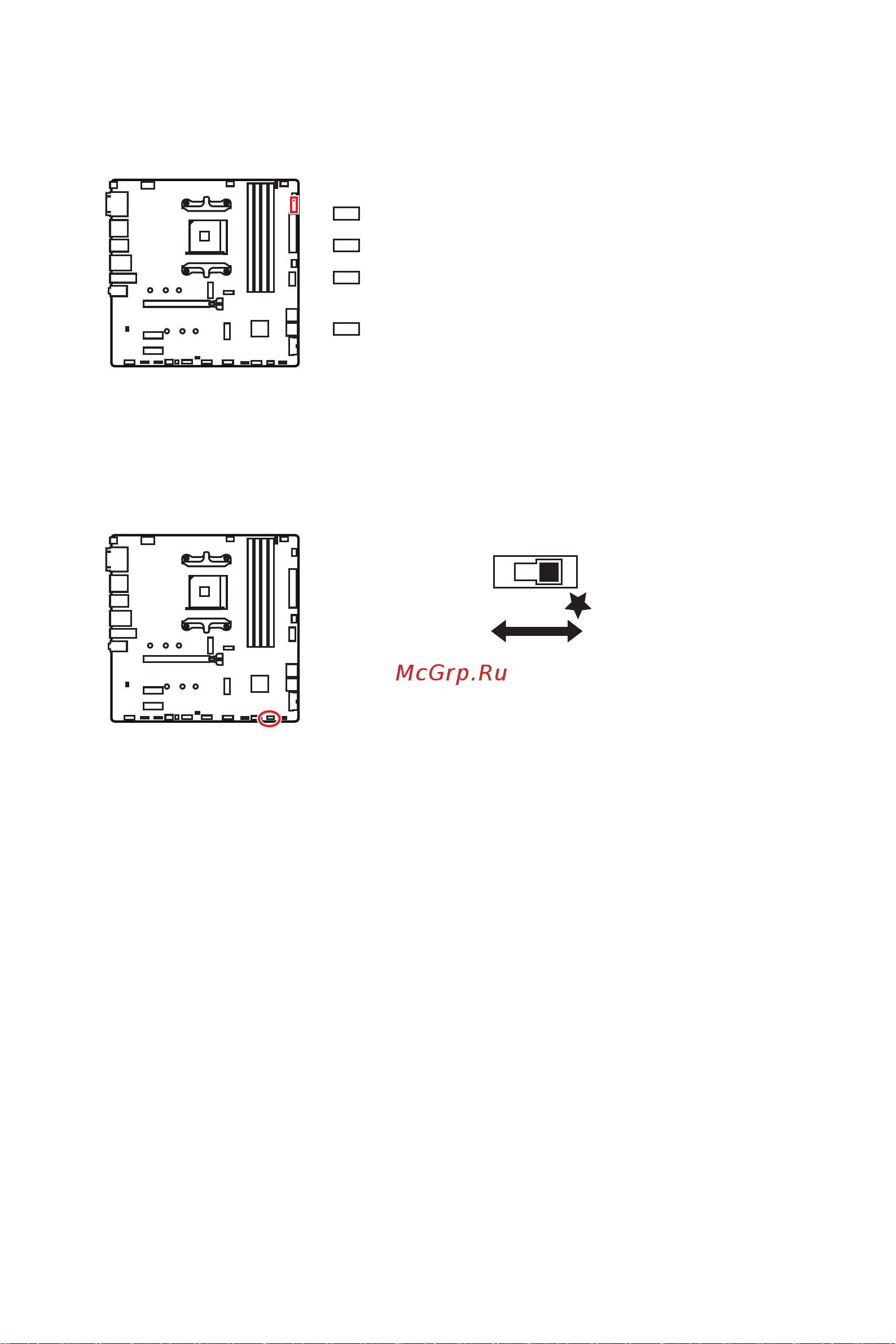

EZ Debug LED
Diese LEDs zeigen den Debug-Status des Motherboards an.
CPU - CPU wird nicht erkannt oder ist fehlerhaft.
DRAM - DRAM wird nicht erkannt oder ist fehlerhaft.
VGA - GPU/ PCIE/ M.2 Gerät wird nicht erkannt oder
ist fehlerhaft.
BOOT - Boot-Gerät wird nicht erkannt oder ist
fehlerhaft.
LED_SW1: EZ LED-Steuerung
Mit diesem Schalter werden alle LEDs des Motherboards ein- und ausgeschaltet.
LED_AUS
LED_EIN
(Standard)
