MSI H510M PRO [15/23] Atx_pwr1 cpu_pwr1 разъемы питания
![MSI H510M-A PRO [15/23] Atx_pwr1 cpu_pwr1 разъемы питания](/views2/1916895/page15/bgf.png)
15
Задняя панель портов ввода/ вывода Задняя панель портов ввода/ вывода

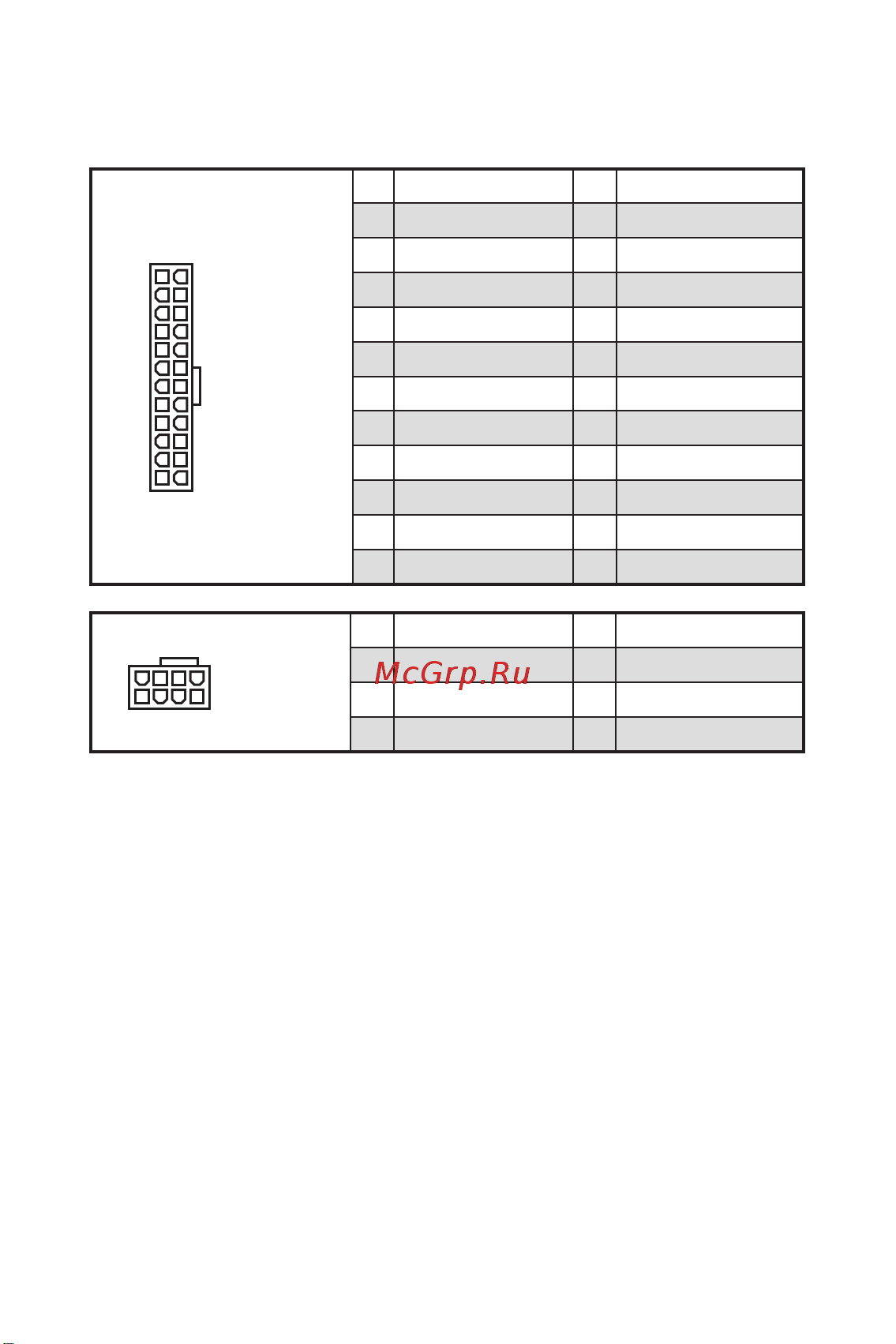

ATX_PWR1, CPU_PWR1: Разъемы питания
Данные разъемы предназначены для подключения блока питания ATX.
⚠
Внимание!
Для обеспечения стабильной работы системной платы проверьте надежность
подключения всех кабелей питания к блоку питания АТХ.
24
131
12
ATX_PWR1
1 +3.3V 13 +3.3V
2 +3.3V 14 -12V
3 Ground 15 Ground
4 +5V 16 PS-ON#
5 Ground 17 Ground
6 +5V 18 Ground
7 Ground 19 Ground
8 PWR OK 20 Res
9 5VSB 21 +5V
10 +12V 22 +5V
11 +12V 23 +5V
12 +3.3V 24 Ground
5
4
1
8
CPU_PWR1
1 Ground 5 +12V
2 Ground 6 +12V
3 Ground 7 +12V
4 Ground 8 +12V
