MSI H510M PRO [8/23] Таблица состояний индикатора порта lan

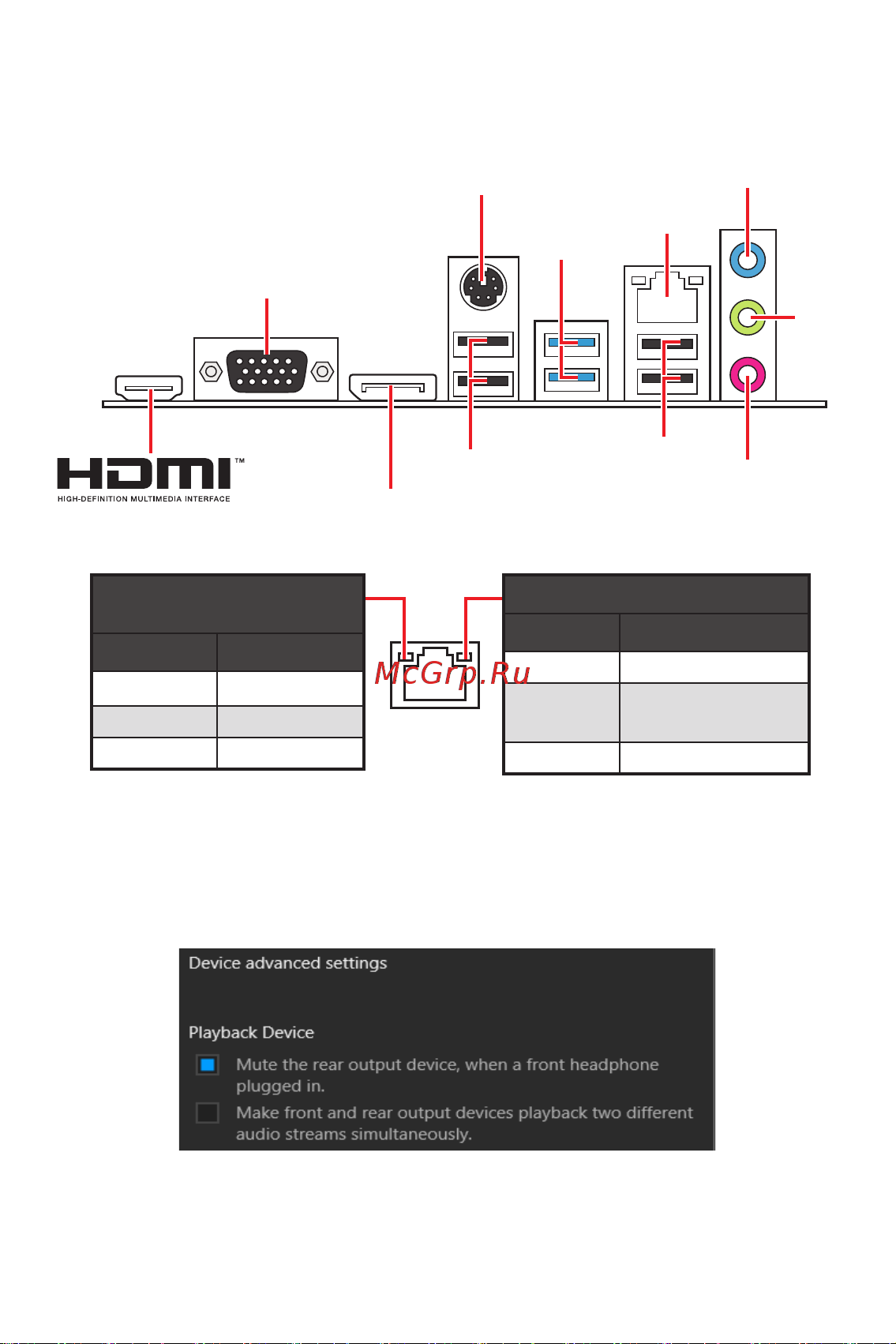

Задняя панель портов ввода/ вывода

Подключение/ Работа

индикатора

Состояние Описание

Выкл. Не подключен

Желтый Подключен

Мигает Передача данных

Скорость передачи данных

Состояние Описание

Выкл. 10 Мбит/с подключение

Зеленый

100/1000 Мбит/с

подключение

Оранжевый 1 Гбит/с подключение

Таблица состояний индикатора порта LAN

Audio 7.1-конфигурация каналов

Для настройки 7.1 канального аудио необходимо подключить фронтальную

звуковую панель к разъему JAUD1. Далее следуйте указаниям ниже.

1. Нажмите на Realtek HD Audio Manager > Advanced Settings, чтобы открыть

диалоговое окно, как показано ниже.

2. Выберите Mute the rear output device, when a front headphone plugged in.

3. Подключите колонки к аудио разъемам на задней и передней панели. При

подключении устройства к разъему аудио появится диалоговое окно с

просьбой подтвердить подключенное устройство.

Задняя панель портов ввода/ вывода

PS/2 мыши/

клавиатуры

LAN

USB 2.0 Type-A

USB 3.2 Gen 1

5Гб/с Type-A

DisplayPort (для H510M PRO)

Порт VGA (для H510M

PRO/ H510M-A PRO/

H510M BOMBER/ B560M

PRO-E/ B560M-X)

USB 2.0 Type-A

Линейный вход

Линейный

выход

Микрофоный

вход
