MSI H510TI-S05 [17/26] Bklt_pwr_sel разъем для выбора напряжения модуля подсветки
![MSI H510TI-S01 [17/26] Bklt_pwr_sel разъем для выбора напряжения модуля подсветки](/views2/1916903/page17/bg11.png)
17

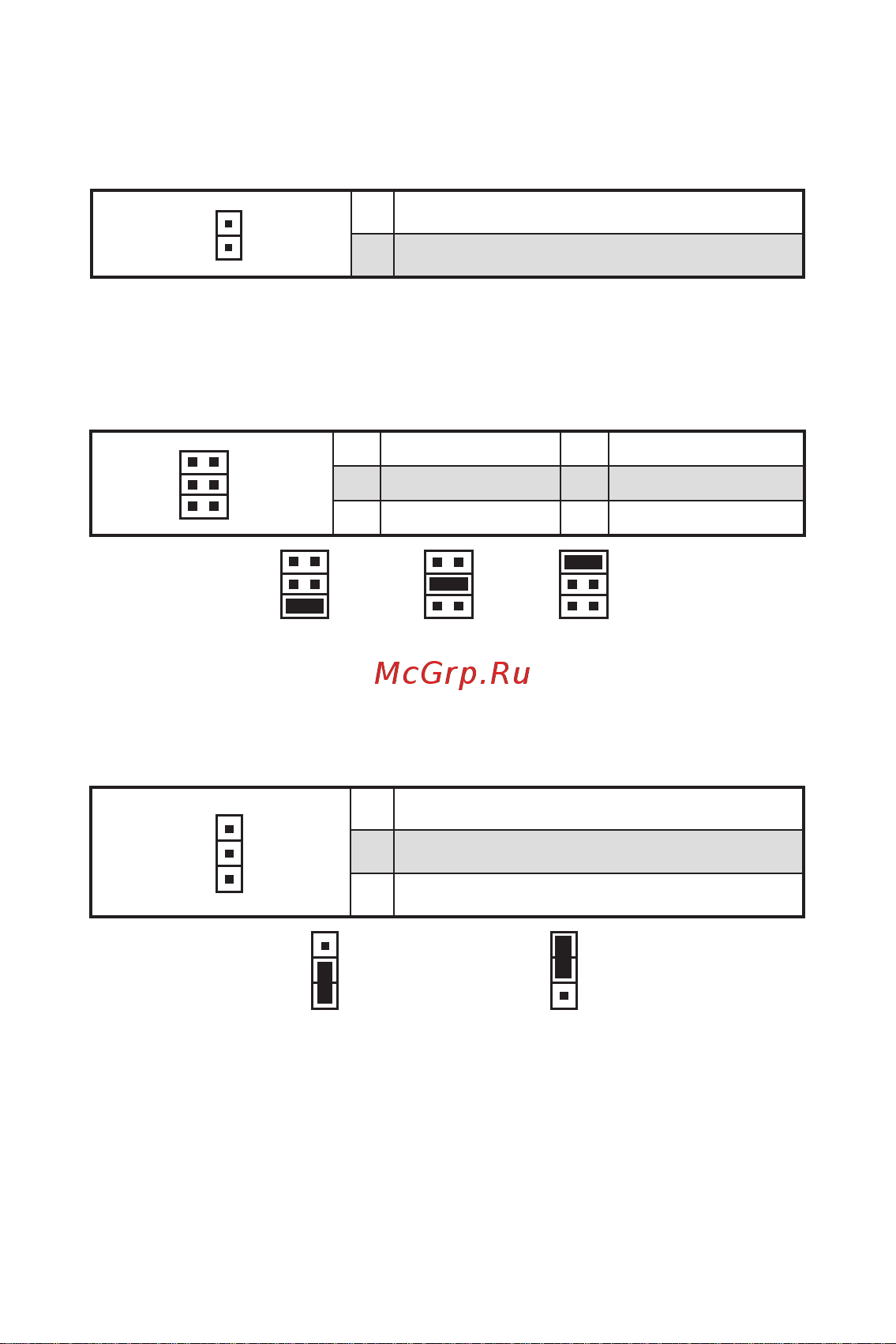

Компоненты материнской платы Компоненты материнской платы
6
2
5
1
1 LCD_PWR 2 VCC3
3 VCC5 4 LCD_PWR
5 LCD_PWR 6 +12V
12V5V
3V
1
1 Ground
2 PANEL_SW
JPANELSW1: Разъем переключателя панели
Этот разъем используется для подключения переключателя включения/
выключения панели.
VCC_PWR_SEL: Разъем для выбора напряжения
панели
Этот разъем используется для выбора напряжения панели 3В/5В/12В.
BKLT_PWR_SEL: Разъем для выбора напряжения
модуля подсветки
Этот разъем используется для выбора напряжения модуля подсветки 12В/19В.
1
1 +12V
2 BKLT_VCC
3 19V
12V
19V
