MSI H510TI-S05 [18/26] Jlvds1 разъем lvds

Компоненты материнской платы

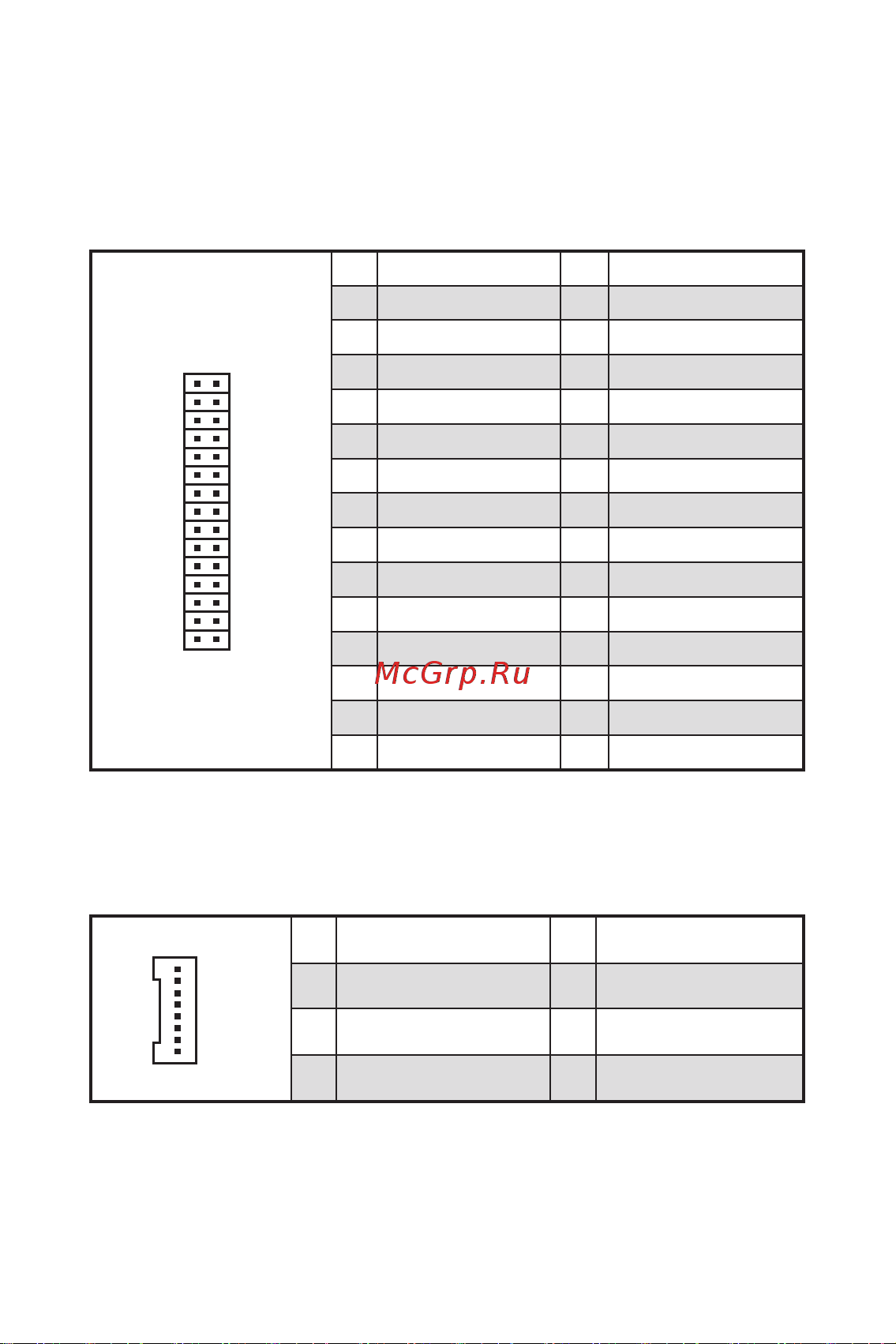

JLVDS1: Разъем LVDS

Разъем LVDS (Low Voltage Differential Signaling) обеспечивает цифровой

интерфейс, который обычно используется на плоской панели. После подключения

плоской панели с интерфейсом LVDS к разъему LVDS проверьте техническое

описание панели и выберите правильное напряжение питания для разъема

питания LVDS.

1 LCD_VDD 2 LCD_VDD

3 LCD_VDD 4 Ground

5 Ground 6 Ground

7 LVDSA_DATA0# 8 LVDSA_DATA0

9 LVDSA_DATA1# 10 LVDSA_DATA1

11 LVDSA_DATA2# 12 LVDSA_DATA2

13 Ground 14 Ground

15 LVDSA_CLK# 16 LVDSA_CLK

17 LVDSA_DATA3# 18 LVDSA_DATA3

19 LVDSB_DATA0# 20 LVDSB_DATA0

21 LVDSB_DATA1# 22 LVDSB_DATA1

23 LVDSB_DATA2# 24 LVDSB_DATA2

25 Ground 26 Ground

27 LVDSB_CLK# 28 LVDSB_CLK

29 LVDSB_DATA3# 30 LVDSB_DATA3

JCONVERT1: Разъем для управления яркостью FPD

Этот разъем используется для подключения переключателя включения/

выключения модуля подсветки на плоской панели.

1 L_BKLTEN# 2 L_BKLTCTL#

BKLT_VCC

5 Ground 6 Ground

7 SEL_UP 8 SEL_DOWN
