42

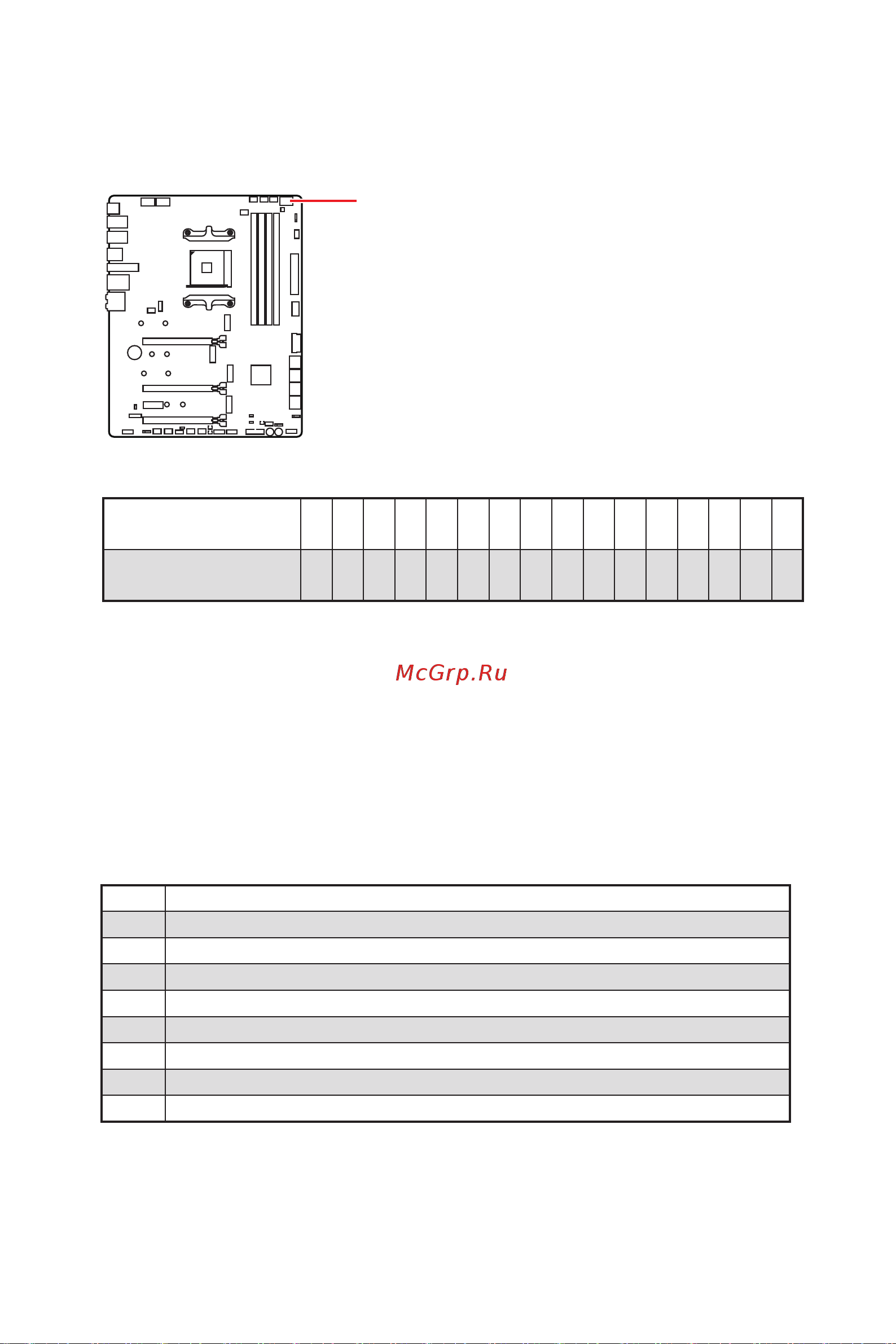

Встроенные индикаторы
Индикатор отладочных кодов
Индикатор отладочных кодов
Индикатор отладочных кодов отображает фазы процесса самотестирования POST,
а также коды ошибок. Для получения дополнительной информации см. таблицу
отладочных кодов.
Таблица шестнадцатиричных символов
Шестнадцатиричный
символ
0 1 2 3 4 5 6 7 8 9 A B C D E F
Индикатор
отладочных кодов
0 1 2 3 4 5 6 7 8 9 A B C D E F
Фазы загрузки
Security (SEC) – начальная инициализация низкого уровня
Pre-EFI Initialization (PEI) – инициализация памяти
Driver Execution Environment (DXE) – инициализация оборудования
Boot Device Selection (BDS) – настройки системы, пользовательский интерфейс до
загрузки ОС & выбор загрузочного устройства (CD/DVD, HDD, USB, Network, Shell, …)
Таблица отладочных кодов
Прогресс-коды SEC
01 Питание включено. Определение типа сброса (soft/hard)
02 Инициализация AP перед загрузкой микрокода
03 Инициализация System Agent перед загрузкой микрокода
04 Инициализация PCH перед загрузкой микрокода
06 Загрузка микрокода
07 Инициализация AP после загрузки микрокода
08 Инициализация System Agent после загрузки микрокода
09 Инициализация PCH после загрузки микрокода
0B Инициализация Кэша
