10
Компоненты материнской платы
Слоты DIMM

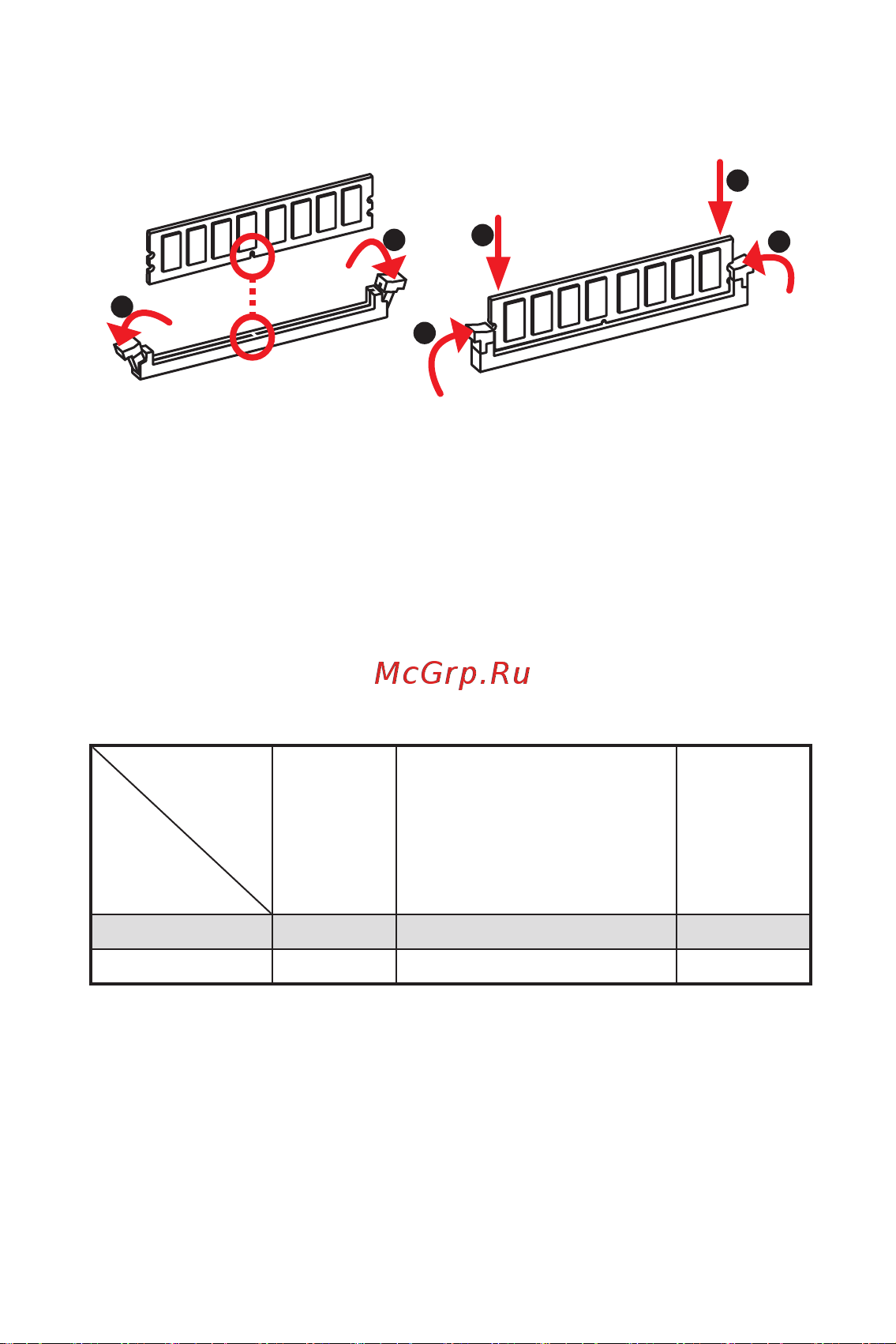

Пожалуйста, установите модуль памяти в слот DIMM, как показано ниже.
⚠
Внимание!
∙
Всегда устанавливайте модуль памяти сначала в слот DIMMB1.
∙
В связи со спецификой использования ресурсов чипсета, доступный объем
памяти будет немного меньше, чем фактически установленный.
∙
На основе характеристик процессора , рекомендуется устанавливать
напряжение на памяти DIMM менее 1.35 В. Это позволит защитить процессор.
∙
Из-за ограничений официальной спецификации процессора АМ4/ контроллера
памяти, модули памяти могут работать на частотах ниже заявленной
производителем при насройках по умолчанию. Дополнительную информацию о
совместимых модулях памяти можно найти на веб-сайте www.msi.com.
PCI_E1~2: Слоты расширения PCIe
⚠
Внимание!
∙
Перед установкой или извлечением плат расширения убедитесь, что кабель
питания отключен от электрической сети. Прочтите документацию на карту
расширения и выполните необходимые дополнительные аппаратные или
программные изменения для данной карты.
∙
При установке массивной видеокарты, необходимо использовать такой
инструмент, как MSI Gaming Series Graphics Card Bolster для поддержки веса
графической карты и во избежание деформации слота.
Процессор
Слот
AMD
Ryzen™
1-го, 2-го
и 3-го
поколения
Ryzen™ с виеокартой Radeon™
Vega,
AMD Ryzen™ 2-го поколения с
видеокартой Radeon™,
A-серии,
Athlon
TM
X4
Athlon™ с
видеокартой
Radeon™
Vega
PCI_E1 PCIe 3.0 x16 PCIe 3.0 x8 PCIe 3.0 x4
PCI_E2 PCIe 2.0 x1 PCIe 2.0 x1 PCIe 2.0 x1
1
1
2
3
3
2
