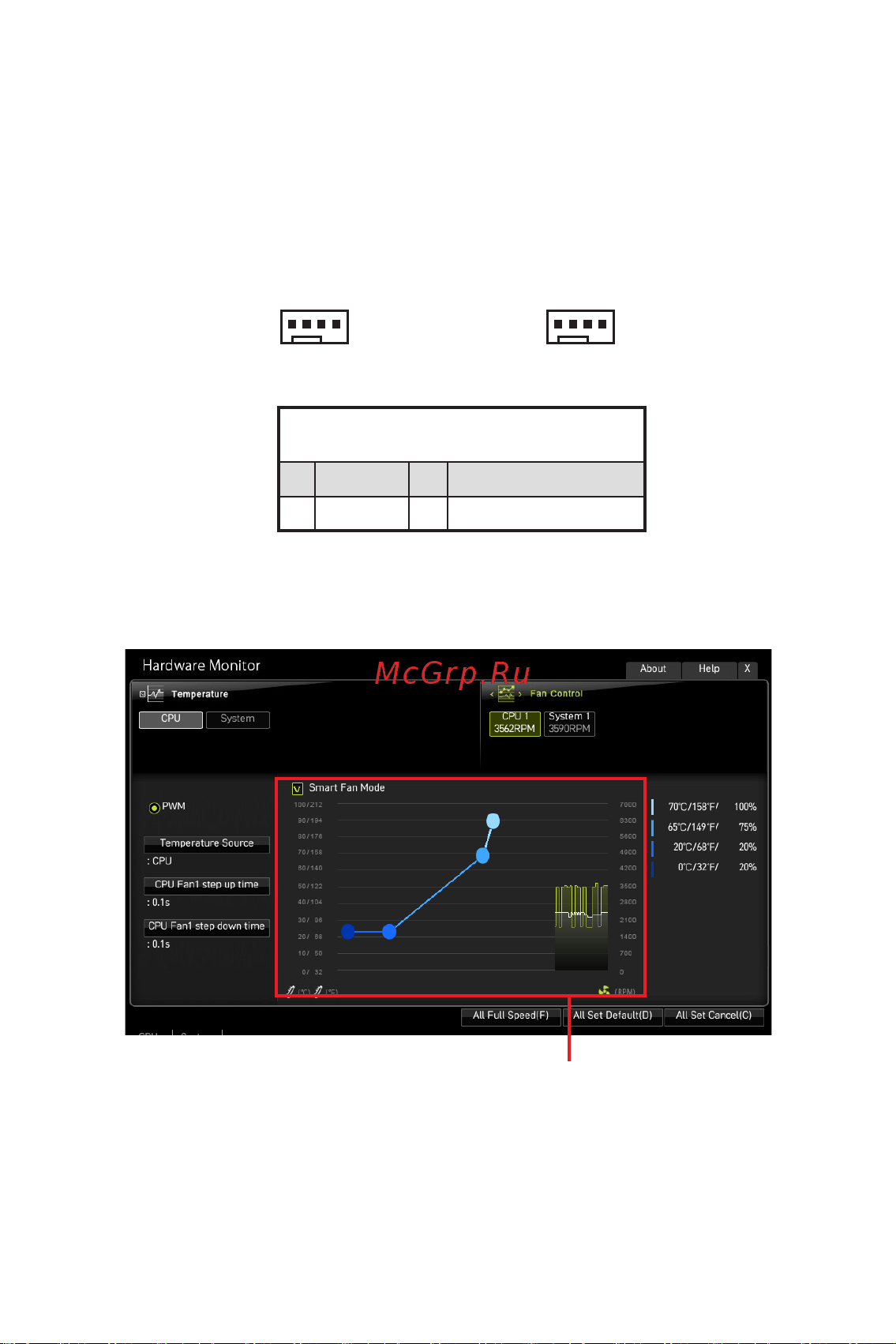

15
Компоненты материнской платы Компоненты материнской платы
CPU_FAN1, SYS_FAN1: Разъемы вентиляторов
Разъемы вентиляторов с PWM управлением имеют контакт с постоянным
напряжением 12В, а также контакт с сигналом управления скоростью вращения.
При подключении 3-х контактного (Non-PWM) вентилятора к разъему для
вентилятора PWM, скорость вентилятора всегда будет максимальной. Работа
такого вентилятора может оказаться достаточно шумной.
Регулировка скорости вращения вентилятора
Вы можете регулировать скорость вращения вентилятора в меню BIOS >
HARDWARE MONITOR.
Вы можете регулировать скорость вращения вентилятора
в зависимости от температуры процессора путем
изменения положения градиентных точек.
Разъем вентилятора с PWM управлением по умолчанию
Назначение контактов разъема для
режима PWM
1 Ground 2 +12V
3 Sense 4 Speed Control Signal
1
SYS_FAN1
1
CPU_FAN1
