12
Компоненты материнской платы

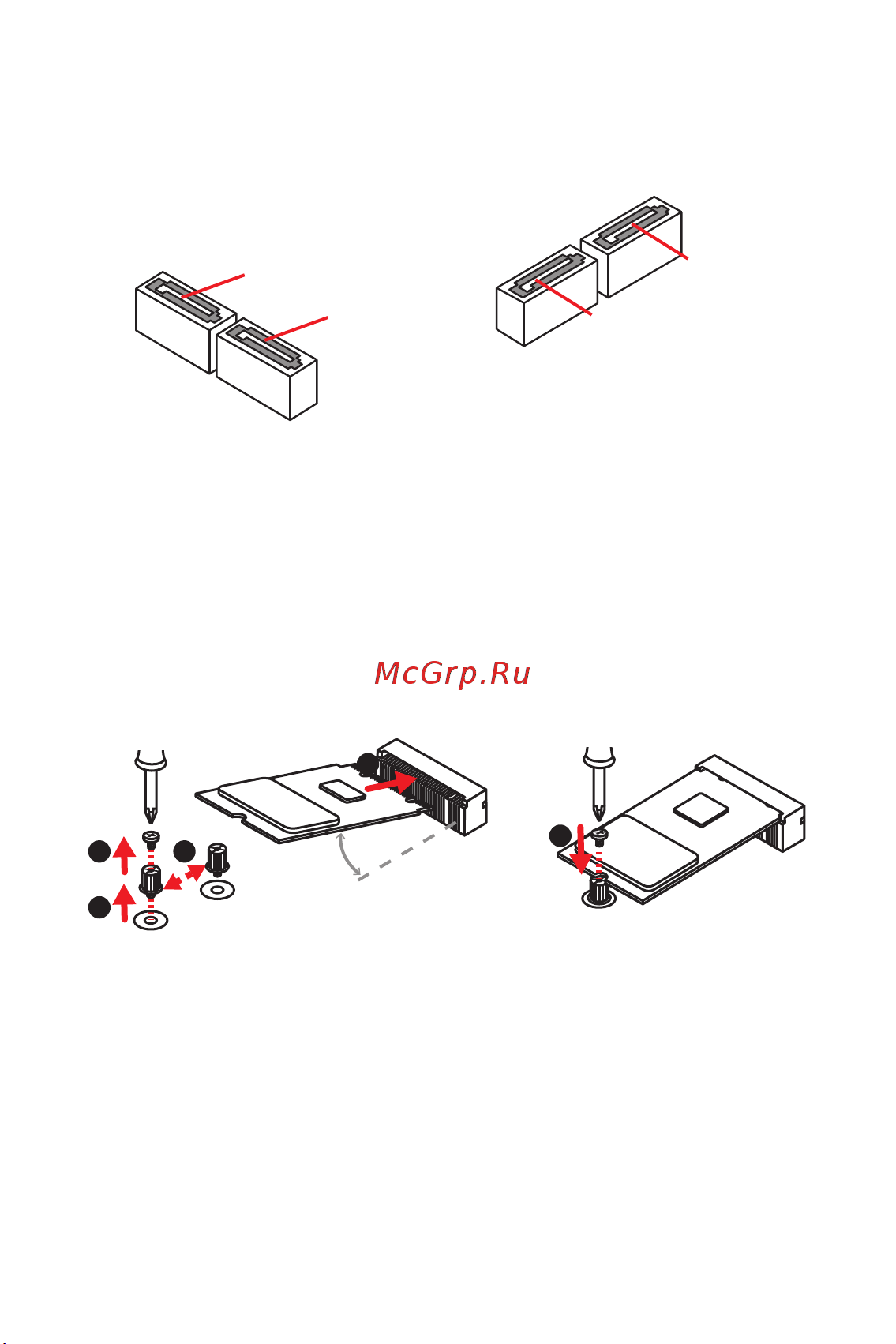

M2_1: Разъем M.2 (Ключ M)
Установите M.2 твердотельный накопитель (SSD) в разъем M.2, как показано на
рисунке ниже.
1
2
3
4
5
30°
SATA1~4: Разъемы SATA 6 Гб/с
Эти разъемы представляют собой интерфейсные порты SATA 6 Гб/с. К каждому
порту можно подключить одно устройство SATA.
SATA1
SATA2
SATA3
SATA4
⚠
Внимание!
∙
Избегайте перегибов кабеля SATA под прямым углом. В противном случае,
возможна потеря данных при передаче.
∙
Кабели SATA оснащены одинаковыми коннекторами с обеих сторон. Однако,
для экономии занимаемого пространства к материнской плате рекомендуется
подключать плоский разъем.
