10

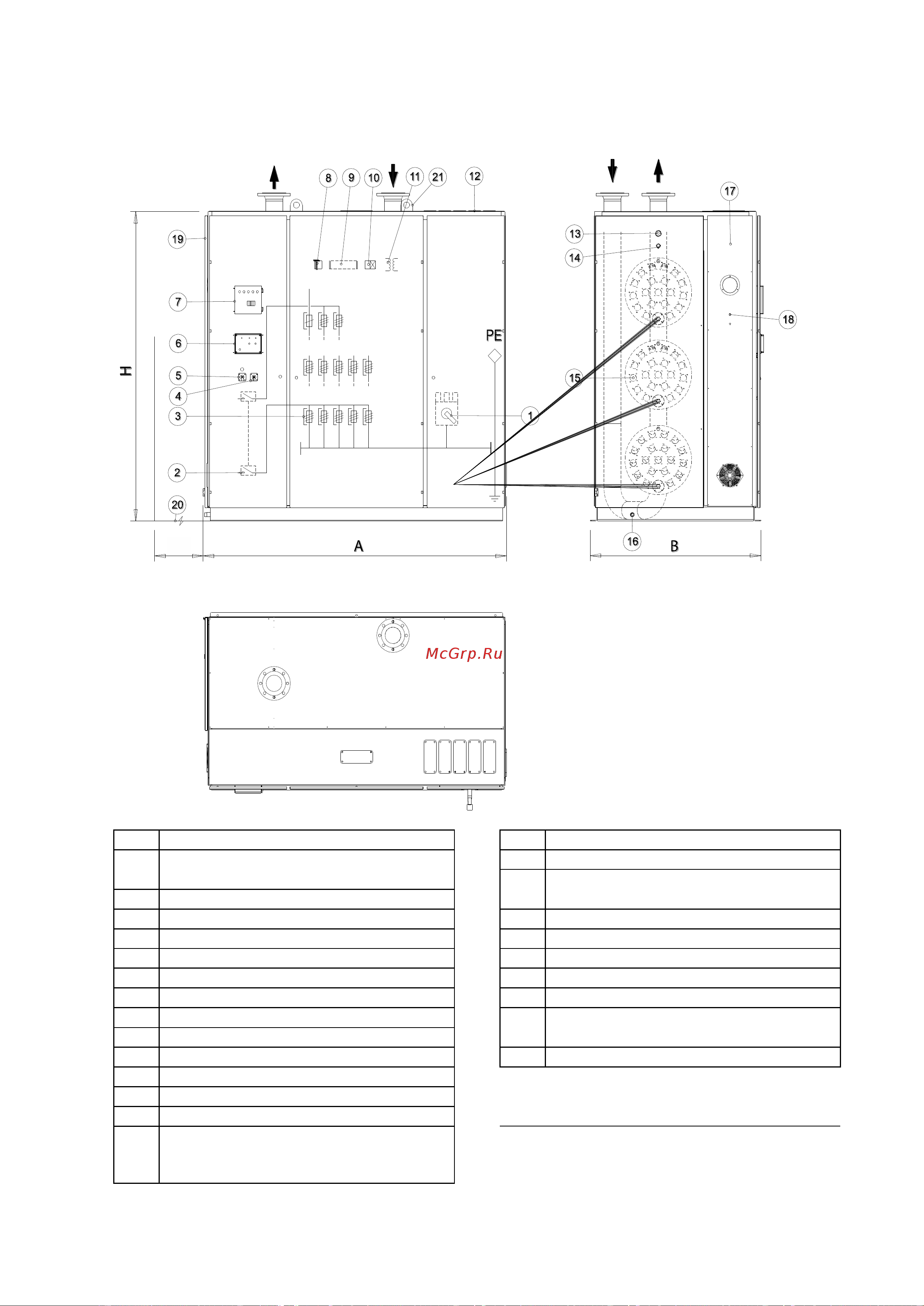

Модели мощностью от 401 до 1600 кВт
№
Наименование
12
Электровыводы
1
Главный предохранительный выключатель (АВ
+ разъединитель + команда на отключение)
13
Датчик защиты от выкипания
14
Датчики температуры
(ограничители и термостат)
2
Контакторы ступеней мощности
3
Предохранители ступеней мощности
15
Нагревательные тэны
4
Переключатель режимов нагрева
16
Штуцер дренажа
5
Выключатель управляющего напряжения
17
Термометр
6
Блок защиты от выкипания
18
Термостат/ограничитель температуры
7
Блок управления
19
Дверца пространства для обслуживания тэнов
8
Термостат резервного нагрева
20
Запас места
для обслуживания тэнов
9
Клеммники
10
Реле времени
21
Подъемная проушина
11
Трансформатор управляющего напряжения
А
2020 мм
В
1150 мм
С
1800 мм – 401…800 кВт
2000 мм – 801…1200 кВт
2400 мм – 1201..1600 кВт
1 м
