12

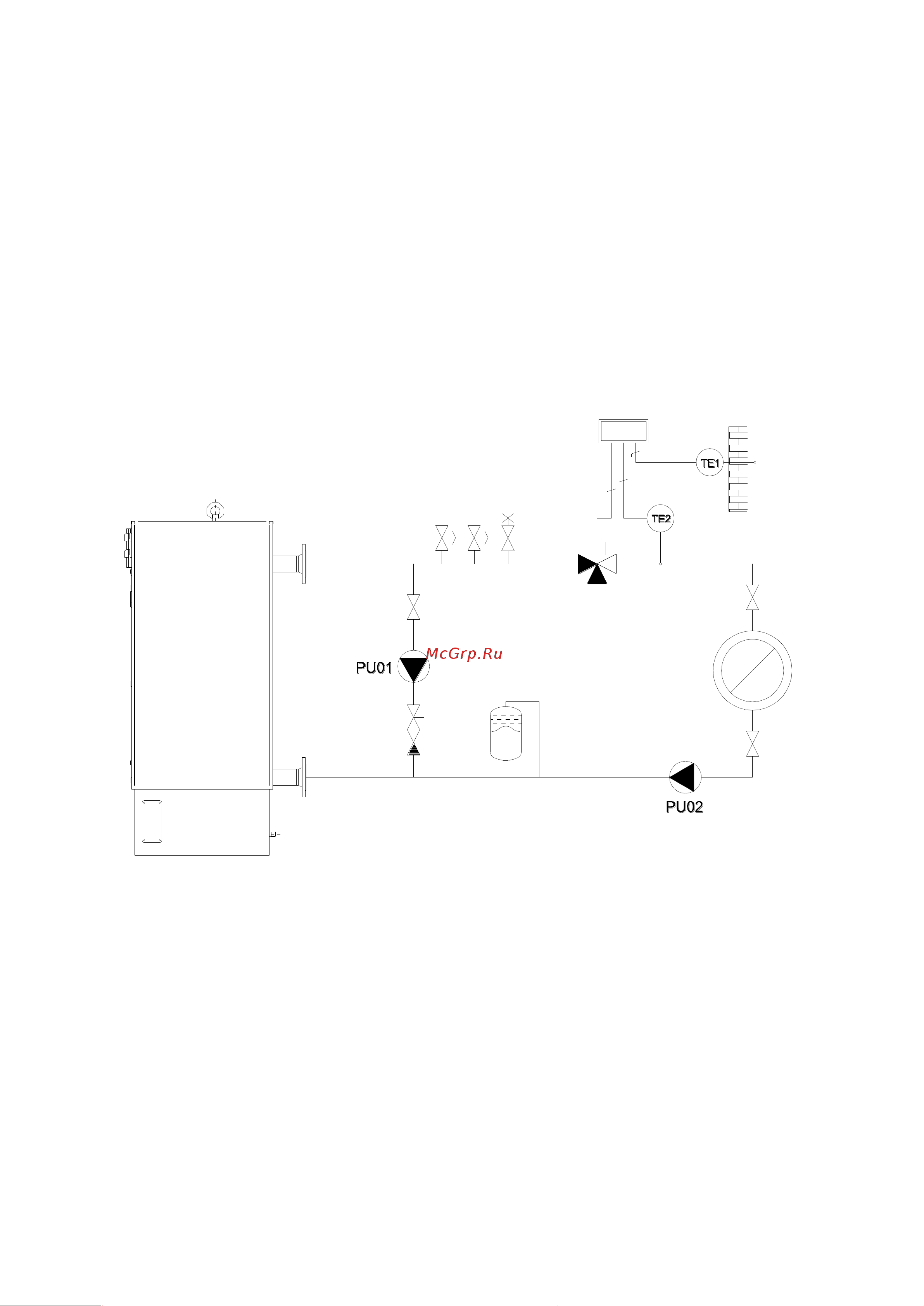

Схема системы
Электрокотел FIL-SPL состоит из электротэнов и блока управления. Котел работает по принципу
электрокотлов и поэтому требует наличия внешней системы, обеспечивающей постоянную циркуляцию
воды в котле. Сведения о внешнем циркуляционном насосе изложены в разделе «Технические
характеристики» «Рекомендуемые циркуляционные насосы».
Примечание! Циркуляцию воды в котле FIL-SPL необходимо обеспечивать в любых ситуациях,
за исключением преднамеренного выключения котла через главный выключатель.
Котел можно использовать непосредственно для отопления или косвенно для получения горячей воды
для общих нужд.
Стандартные варианты применения — промышленные помещения, многоквартирные дома,
таунхаусы и т. п. Котел подходит для применения в качестве дополнительного/резервного источника
тепла для тепловых насосов.
