10
7. ОСНОВНЫЕ УЗЛЫ И ОРГАНЫ
УПРАВЛЕНИЯ

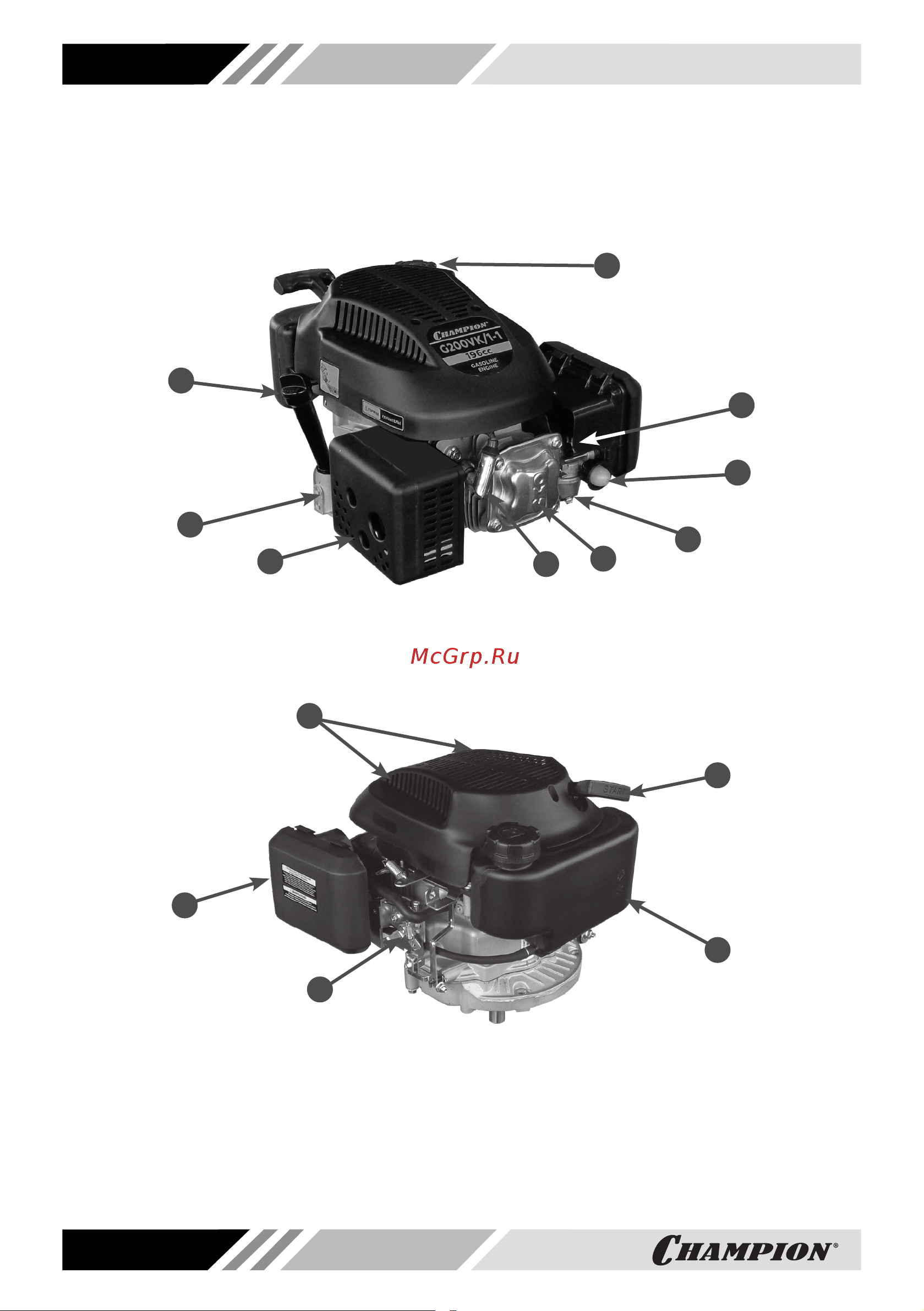

Расположение основных узлов и органов управления двигателя показано на Рис. 1, 2,
3.
Рис. 1 Основные узлы и органы управления (общий вид)
Рис. 2 Основные узлы и органы управления (вид сзади)
1. Глушитель 2. Пробка для слива масла из двигателя 3. Крышка-щуп маслозаливной горловины
4. Крышка топливного бака 5. Корпус воздушного фильтра 6. Насос ручной топливный
7. Карбюратор 8. Крышка клапанов 9. Колпачок высоковольтного провода
1. Панель управления 2. Крышка воздушного фильтра
3. Отверстия для забора воздуха системы охлаждения 4. Ручка стартера 5. Бак топливный
3
2
1
5
4
3
2
1
4
5
6
7
8
9
