УСТАНОВКА ТРОСА ОСТАНОВКИ

ДВИГАТЕЛЯ

Для примера показана установка троса

классической конструкции от газоноко-

силки.

Порядок установки троса:

1. Вставьте Z-образный конец троса 1

в отверстие на рычаге 4 тормоза махо-

вика. Далее введите трос через прорезь

в кронштейне 3, после чего оболочку тро-

са 2 вставьте в отверстие в кронштейне

крепления троса 3 до надежной её фик-

сации (Рис. 4).

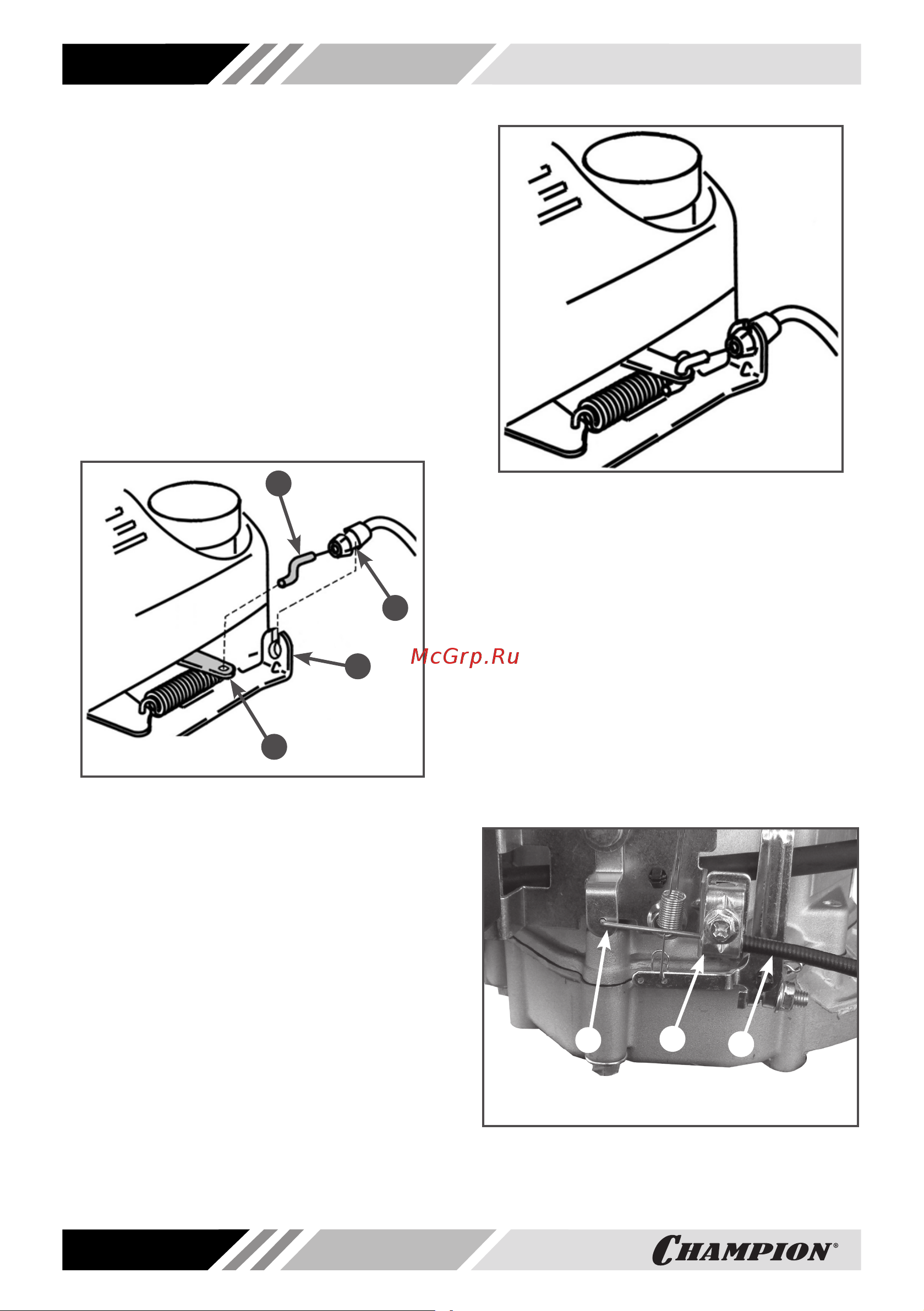

Рис. 4 Установка троса остановки

двигателя

1. Z-образный конец троса

2. Оболочка троса

3. Кронштейн крепления троса

4. Рычаг тормоза маховика

Положение троса остановки двигателя

при правильной установке показано на

Рис. 5.

Рис. 5 Положение троса остановки

двигателя при правильной установке

УСТАНОВКА ТРОСА ГАЗА

Порядок установки троса газа:

1. Открутите болт скобы крепления тро-

са газа и снимите скобу 5 крепления

троса газа (Рис. 3).

2. Вставьте Z-образный конец троса 1

в отверстие на рычаге управления

оборотами двигателя, а оболочку тро-

са 3 газа закрепите скобой крепления

2 (Рис. 6).

Рис. 6 Крепление троса газа

1. Z-образный конец троса газа 2. Скоба зажимная

3. Оболочка троса газа
