11
2
4
3
1

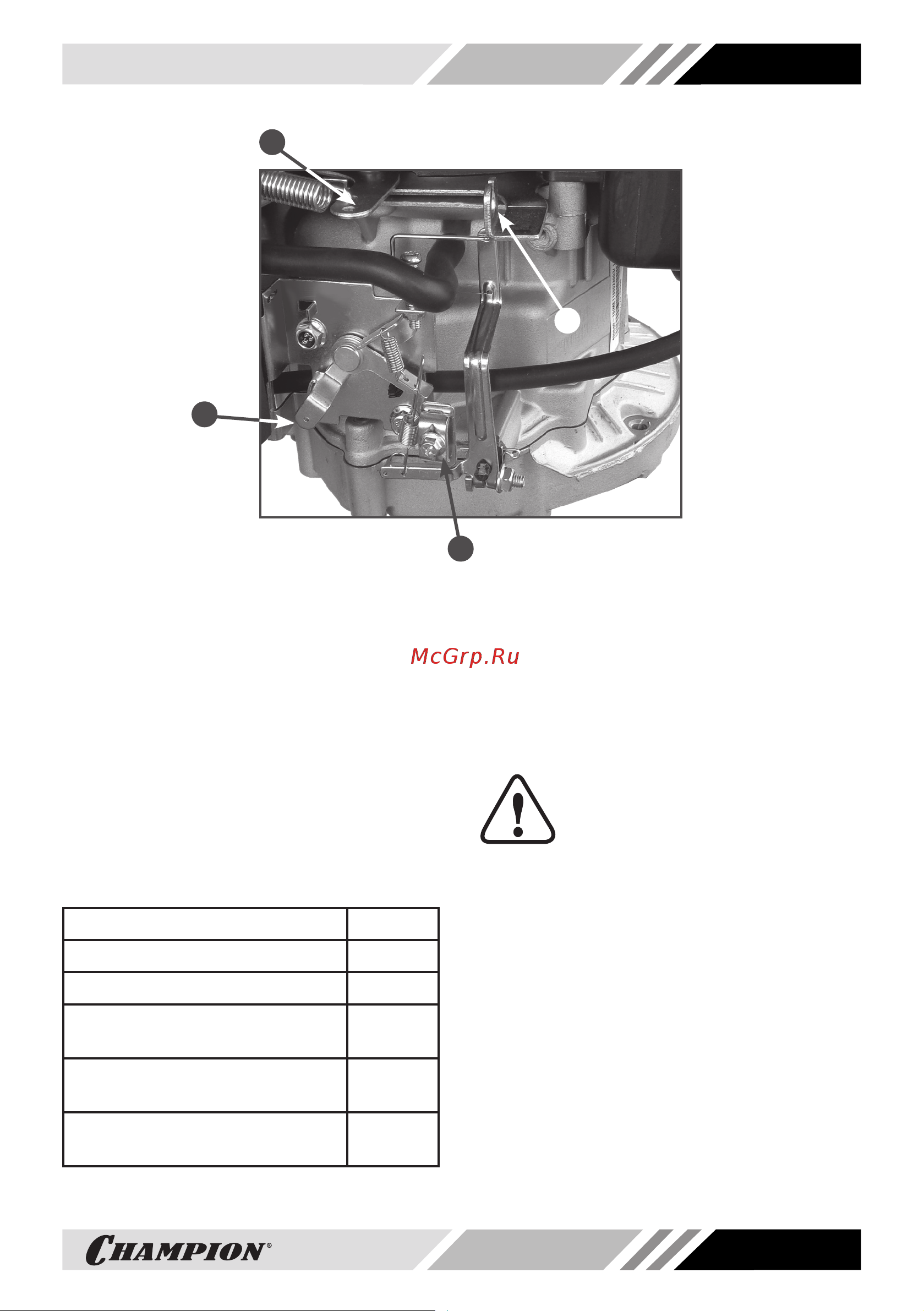

Рис. 3 Основные узлы и органы управления (панель управления)
1. Рычаг управления оборотами двигателя 2. Рычаг тормоза маховика
3. Кронштейн для установки троса остановки двигателя 4. Скоба зажимная крепления троса газа
8. СБОРКА
КОМПЛЕКТНОСТЬ
Комплектность двигателя представлена
в Таблице 1.
Таблица 1. Комплектность двигателя
Наименование Кол-во
Двигатель 1 шт.
Ключ свечной 1 шт.
Руководство по эксплуата-
ции
1 шт.
Болт 3/8-24UNF-2B, длина
28 мм
1 шт.
Шпонка коленвала 6,3 х 6,3
х 30 мм
1 шт.
ВНИМАНИЕ!
Производитель оставляет за
собой право без предваритель-
ного уведомления вносить из-
менения в комплектность.
Двигатель поставляется с завода-изгото-
вителя в собранном виде.
После установки двигателя на Ваше
устройство необходимо установить трос
остановки двигателя и трос газа с рыча-
гом.
