11

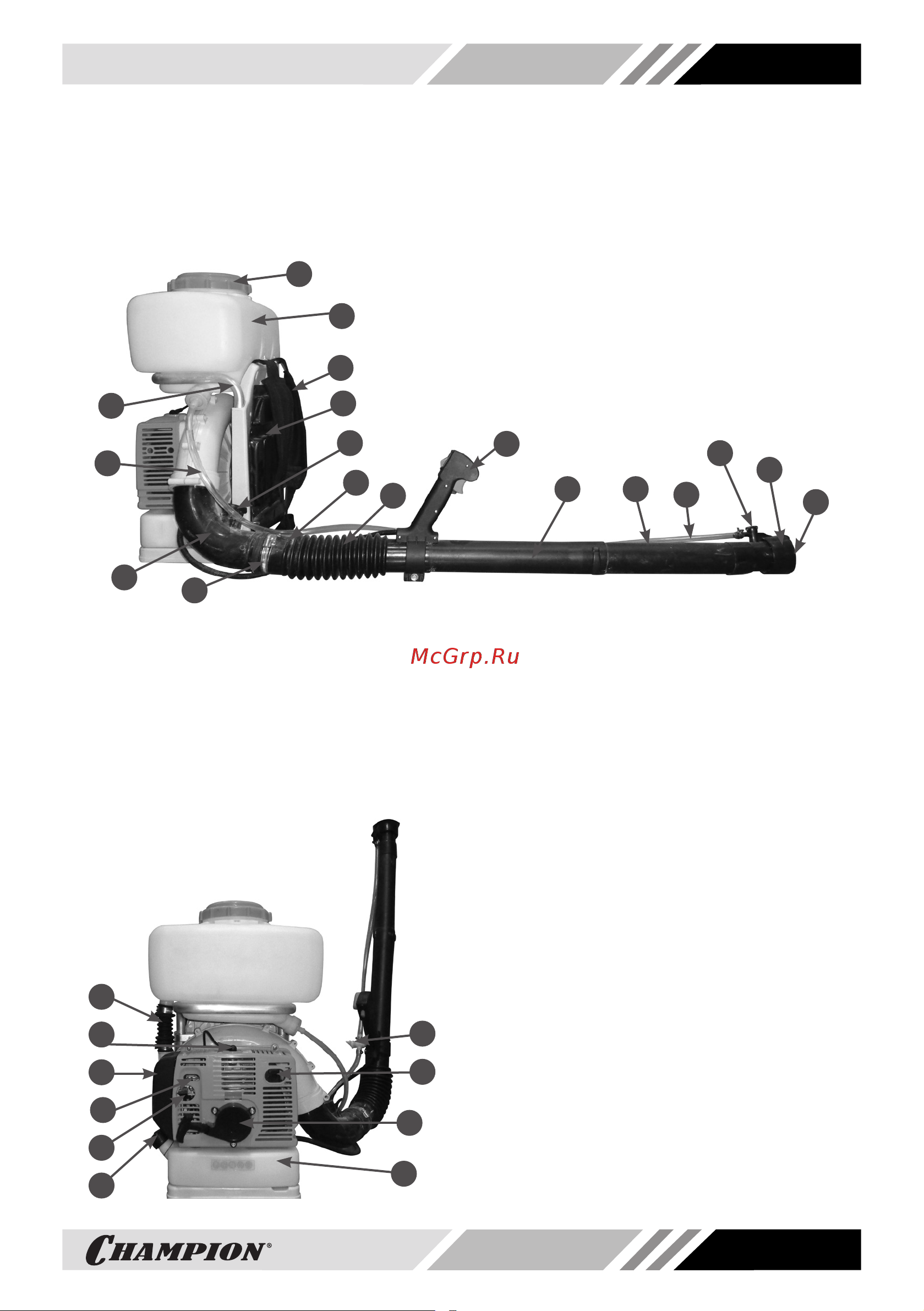

7. ОСНОВНЫЕ УЗЛЫ И ОРГАНЫ
УПРАВЛЕНИЯ
Основные узлы и органы управления показаны на Рис. 1, 2.
3
2
1
5
4
6
9
14
16
17
7
11
13
12
10
15
18
Рис. 2 Основные узлы и органы
управления (вид сзади)
1. Крышка топливного бака
2. Рычаг воздушной заслонки
3. Винты настройки карбюратора
4. Крышка воздушного фильтра
5. Колпачок свечи зажигания
6. Шланг подачи воздуха в бак
7. Кран запорный
8. Глушитель
9. Стартер ручной
10. Бак топливный
3
2
1
5
4
6
10
9
Рис. 1 Основные узлы и органы управления (вид сбоку)
1. Крышка бака для химикатов
2. Бак для химикатов
3. Ремни плечевые
4. Прокладка ранцевая
5. Рама
6,13. Шланг опрыскивателя
7. Труба напорная изогнутая
8. Патрубок с заслонкой для порошка
9. Хомут крепления гибкой трубы
10. Хомут крепления кожуха троса газа
11. Труба напорная гибкая
12. Рукоятка управления
14, 15. Трубы напорные
16. Дозатор
17. Сопло
18. Решетка сопла
8
7
8
