![Champion PS157 [25/32] Примечание](/views2/1917128/page25/bg19.png)
25
A B
C
1
4
2 3
5

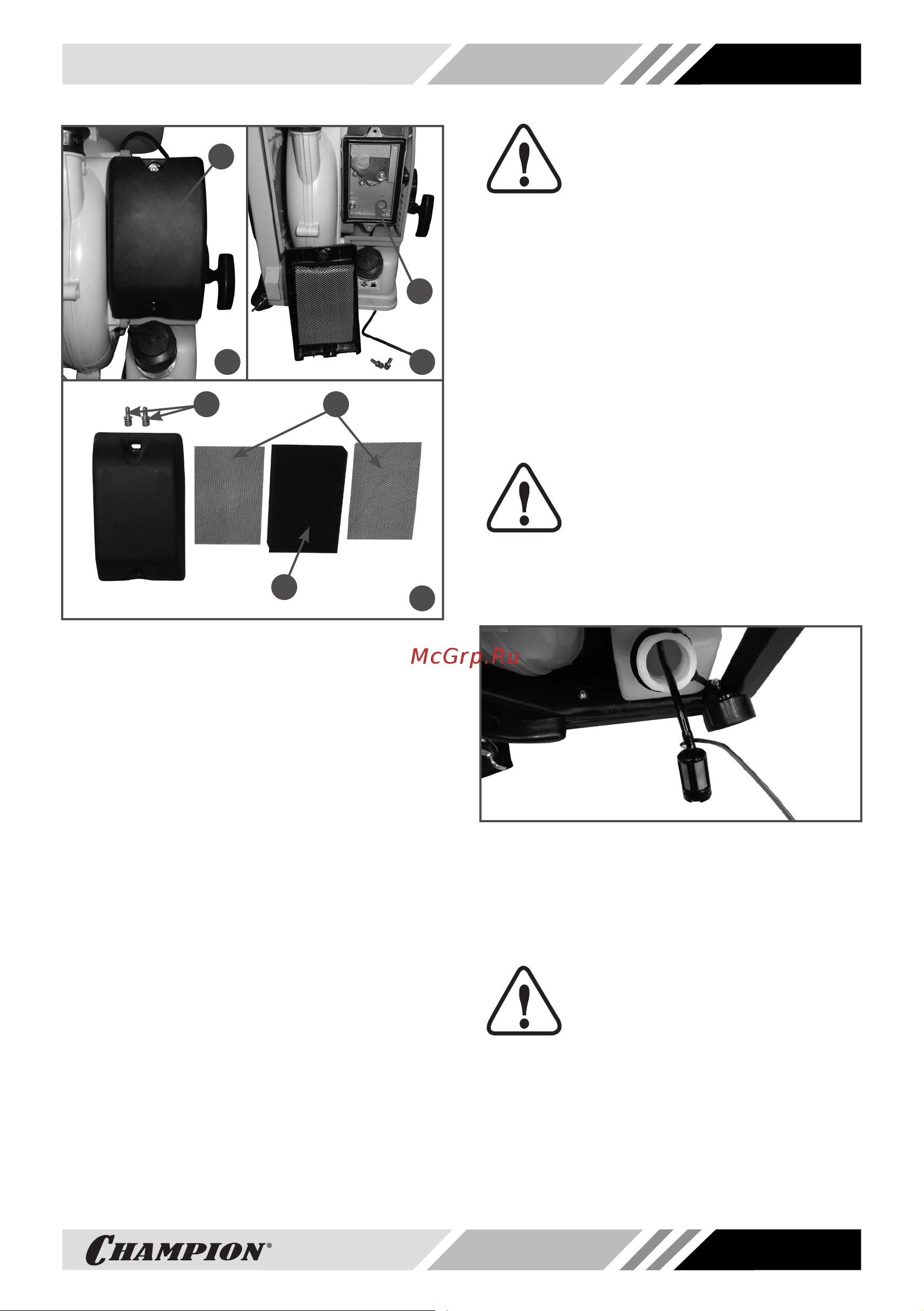

Рис. 21 Обслуживание воздушного
фильтра
1 - Крышка воздушного фильтра 2 - Винты
крепления крышки воздушного фильтра
3 - Сетки металлические
4 - Опора воздушного фильтра
5 - Элемент фильтрующий
7. Установите на место сетки и фильтру-
ющий элемент.
8. Установите на место крышку воздуш-
ного фильтра.
9. Закрутите винты крепления крышки
воздушного фильтра.
ОБСЛУЖИВАНИЕ ТОПЛИВНОГО
ФИЛЬТРА
Работа с грязным или поврежденным
топливным фильтром приводит к засоре-
нию деталей топливной системы, потере
мощности двигателя. Попадание грязи
в карбюратор приводит к выходу его из
строя.
ВНИМАНИЕ!
Выход из строя карбюратора
илидвигателяприработебез
фильтра, с грязным или по-
врежденным топливным фильтром не
являетсягарантийнымслучаем.
Для проверки или замены топливного
фильтра:
1. Снимите крышку топливного бака.
2. Согните кусок мягкого провода в виде
небольшого крючка.
3. Зацепите крючком топливный шланг с
фильтром и вытяните через заливную
горловину (Рис. 22).
ПРИМЕЧАНИЕ!
Не вытягивайте топливный
шлангполностьюизбака.До-
статочно вытащить наружу
частьшлангасфильтром.
4. Отделите фильтр скручивающим дви-
жением.
Рис. 22 Извлечение топливного фильтра
5. Установите новый фильтр. Верните
топливный шланг в бак. Убедитесь,
что фильтр лежит на дне бака.
6. Установите крышку топливного бака.
ВНИМАНИЕ!
Топливный фильтр не подле-
житочистке,толькозамене.
ОЧИСТКА ТОПЛИВНОГО БАКА
Рекомендуется не реже одного раза в
месяц (в зависимости от интенсивности
работы) очищать топливный бак от по-
павшего мусора и промывать его чистым
бензином.
