– 10 –
СНЕГОУБОРЩИК БЕНЗИНОВЫЙ PS 917

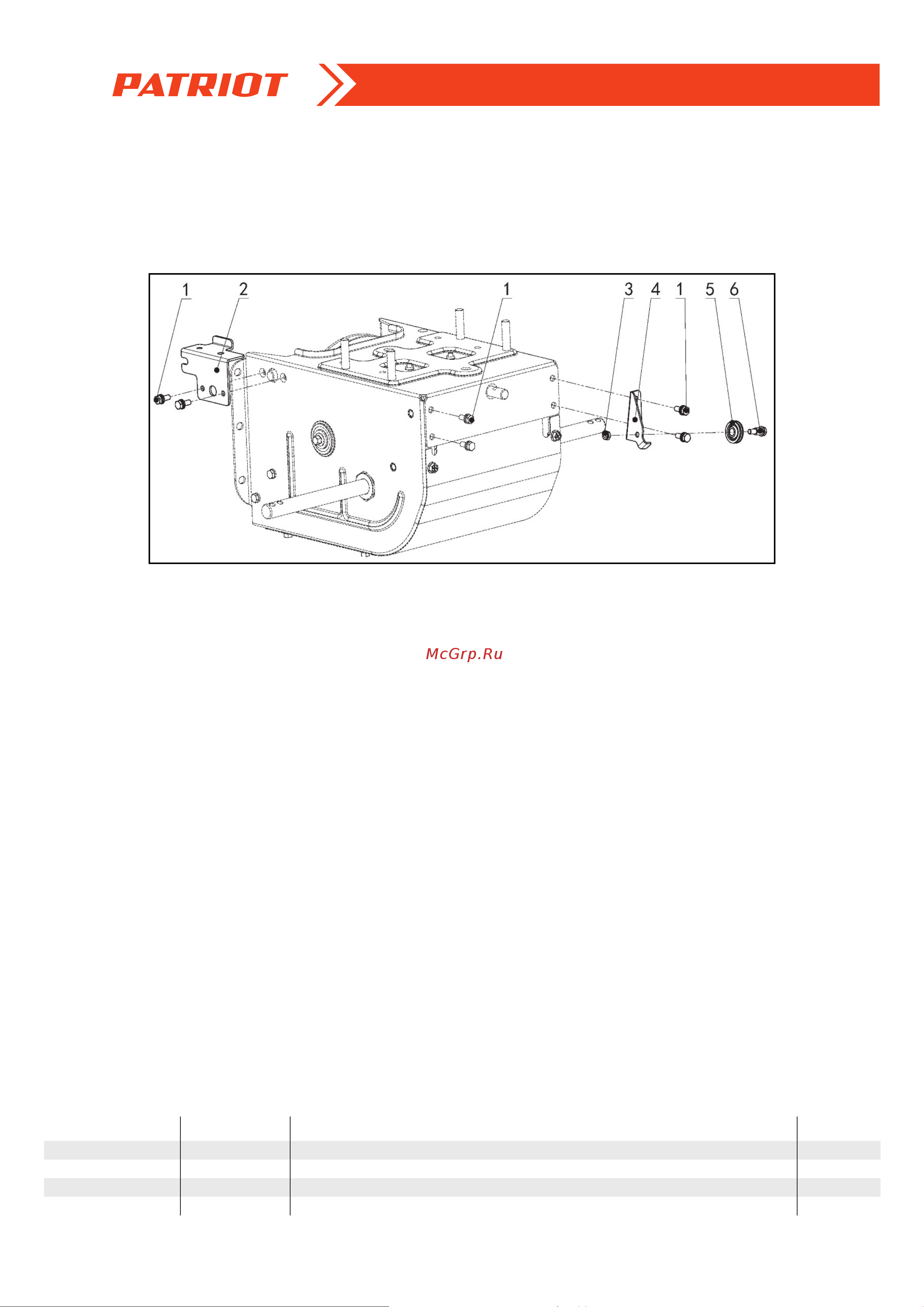

РИСУНОК X. НАВЕСНОЕ КПП В РАЗБОРЕ
АРТИКУЛ: 426 10 8417
# АРТИКУЛ ОПИСАНИЕ КОЛ-ВО
X2 003518467 Кронштейн ролика троса шнеков (боковой) 1
X4 003517842 Кронштейн ролика троса хода 1
X5 003517841 Ролик троса 3
X6 003517840 Болт-вал ролика троса М6х10 3
