СНЕГОУБОРЩИК БЕНЗИНОВЫЙ PS 917

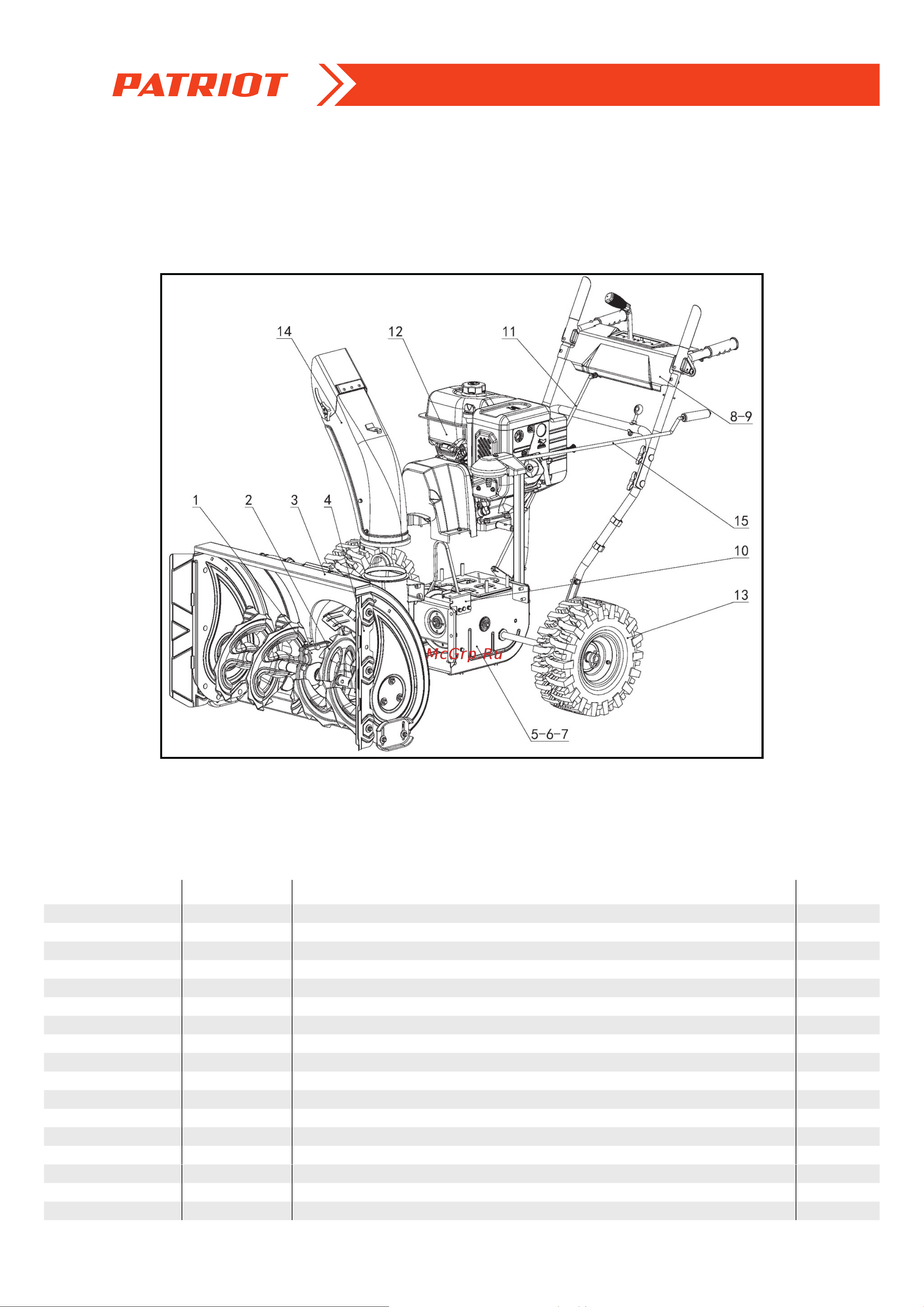

РИСУНОК A. УЗЛЫ В СБОРЕ

АРТИКУЛ: 426 10 8417

# АРТИКУЛ ОПИСАНИЕ КОЛ-ВО

A1 (B1-B17) 003518340 Редуктор в сборе 1

A2 (C11) 003518303 Шнек левый 2

A2.1 (C5) 003518304 Шнек правый 2

A3 (D5) 003518458 Ковш (корпус) 1

A4 (J5) 003518222 Расширитель левый 1

A4.1 (J3) 003518223 Расширитель правый 1

A5 (E1-E8) 003518224 Барабан сцепления в сборе 1

A6 (F1-F5) 003518225 Диск сцепления в сборе (под вал Ф19) 1

A7 003518535 КПП в сборе 1

A8 (AB1-AB6) 003518307 Ручка переключения передач в сборе 1

A9 003518536 Руль управления в сборе 1

A11 003518229 Тяга КПП в сборе 1

A12 (L12) 003518473 Двигатель в сборе (W300FS/P) 1

A13 (R1) 003518138 Колесо в сборе (правое) 14х5.50-6 (490001283) 1

A13.1 (R7) 003518139 Колесо в сборе (левое) 14х5.50-6 (490001284) 1

A14 (T1-T15) 003518480 Желоб выброса снега в сборе 1

A15 (Y1-Y5, Y7-20) 003518487 Узел поворота желоба в сборе 1
