– 4 –
СНЕГОУБОРЩИК БЕНЗИНОВЫЙ PS 917

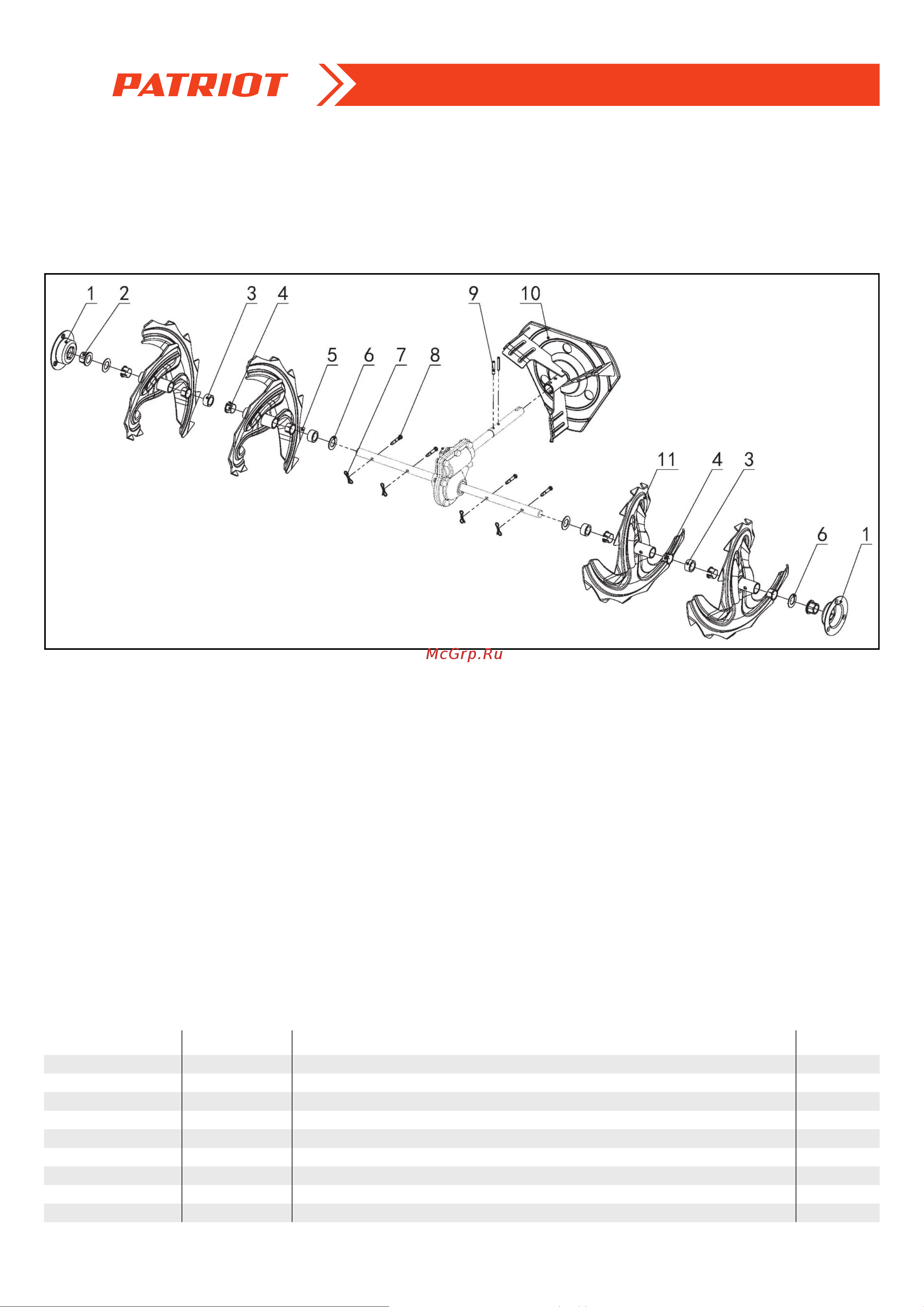

РИСУНОК С. ШНЕКИ В РАЗБОРЕ
АРТИКУЛ: 426 10 8417
# АРТИКУЛ ОПИСАНИЕ КОЛ-ВО
C1 003517805 Крышка выходного вала (седло) 2
C2 003517806 Втулка крышки выходного вала 2
C3 003518457 Втулка шнека (промежуточная) 4
C4 003517807 Фиксатор шнека (втулка) 8
C5 (A2.1) 003518304 Шнек правый 2
C7-C8 003518244 Срезной болт со шпилькой М6.1х38 4
C9 003518245 Штифт пружинный Ф6х35 2
C10 003518313 Импеллер (крыльчатка выброса снега) 1
C11 (A2) 003518303 Шнек левый 2
