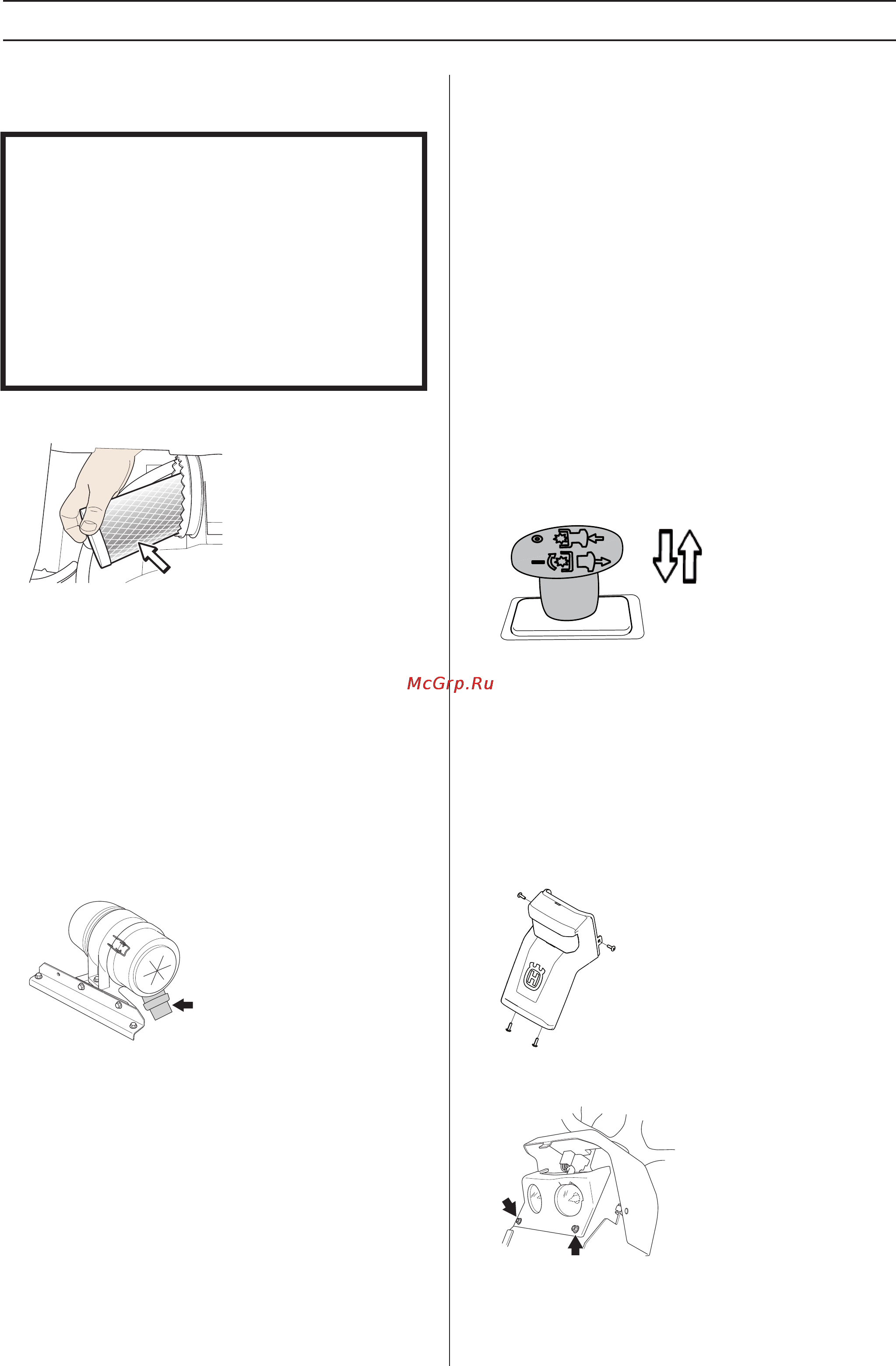

ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ Ослабьте два крепления крышки фильтра и снимите ее ВАЖНАЯ ИНФОРМАЦИЯ Никогда не включайте двигатель со снятым воздушным фильтром Недостаточная фильтрация всасываемого воздуха является главной причиной износа двигателя Заменяйте воздушный фильтр в соответствии с графиком технического обслуживания или чаще в условиях сильной запыленности Не пропитывайте фильтры маслом Они должны монтироваться сухими Извлеките фильтрующий картридж из корпуса Проверьте систему аварийной защиты Газонокосилка Rider оснащена системой аварийной защиты предотвращающей запуск двигателя или вождение в следующих случаях Двигатель следует запускать исключительно при соблюдении следующих условий Режущий блок размыкается Стояночный тормоз активирован Двигатель следует остановить при возникновении любого из перечисленных условий Режущий блок активирован а водитель встает Режущий блок размыкается стояночный тормоз не включен а водитель встает После остановки привода режущего блока цепью обеспечения безопасности необходимо толкнуть и вытянуть этот рычаг снова для включения ножей Протрите начисто внутреннюю часть корпуса воздушного фильтра При необходимости смочите обтирочный материал уайт спиритом или дизельным топливом Запрещается использование воды или сжатого воздуха Очистите фильтр осторожно постукивая его о твердую поверхность Не используйте для очистки фильтра сжатый воздух Если фильтр остается грязным замените его Ежедневно проверяйте срабатывает ли система безопасности при попытке запуска двигателя в случае несоблюдения одного из условий Измените условия и повторите попытку Замена электрических ламп 3 Установите новый фильтрующий картридж отверстием внутрь и вдавите его на место Для получения полной информации о типах ламп см Т ехнические данные 4 Установите крышку воздушного фильтра на место проследив чтобы приемник твердых частиц был направлен вниз 1 Отверните четыре винта крепления крышки на корпусе сервопривода Чистка двигателя и глушителя 2 Открутите два винта которыми прикреплен блок ламп Очищайте двигатель и глушитель от остатков травы и грязи Попадание мусора в топливо или масло повышает опасность возгорания двигателя и снижает эффективность охлаждения Дайте остыть двигателю перед чисткой Если грязь пропитана маслом снимите ее обезжиривающим средством или просто водой и щеткой Остатки травы вокруг глушителя быстро высыхают и создают риск возгорания Снимите их щеткой или смойте напором воды когда глушитель остынет 3 Извлеките блок ламп Russian 2 1
