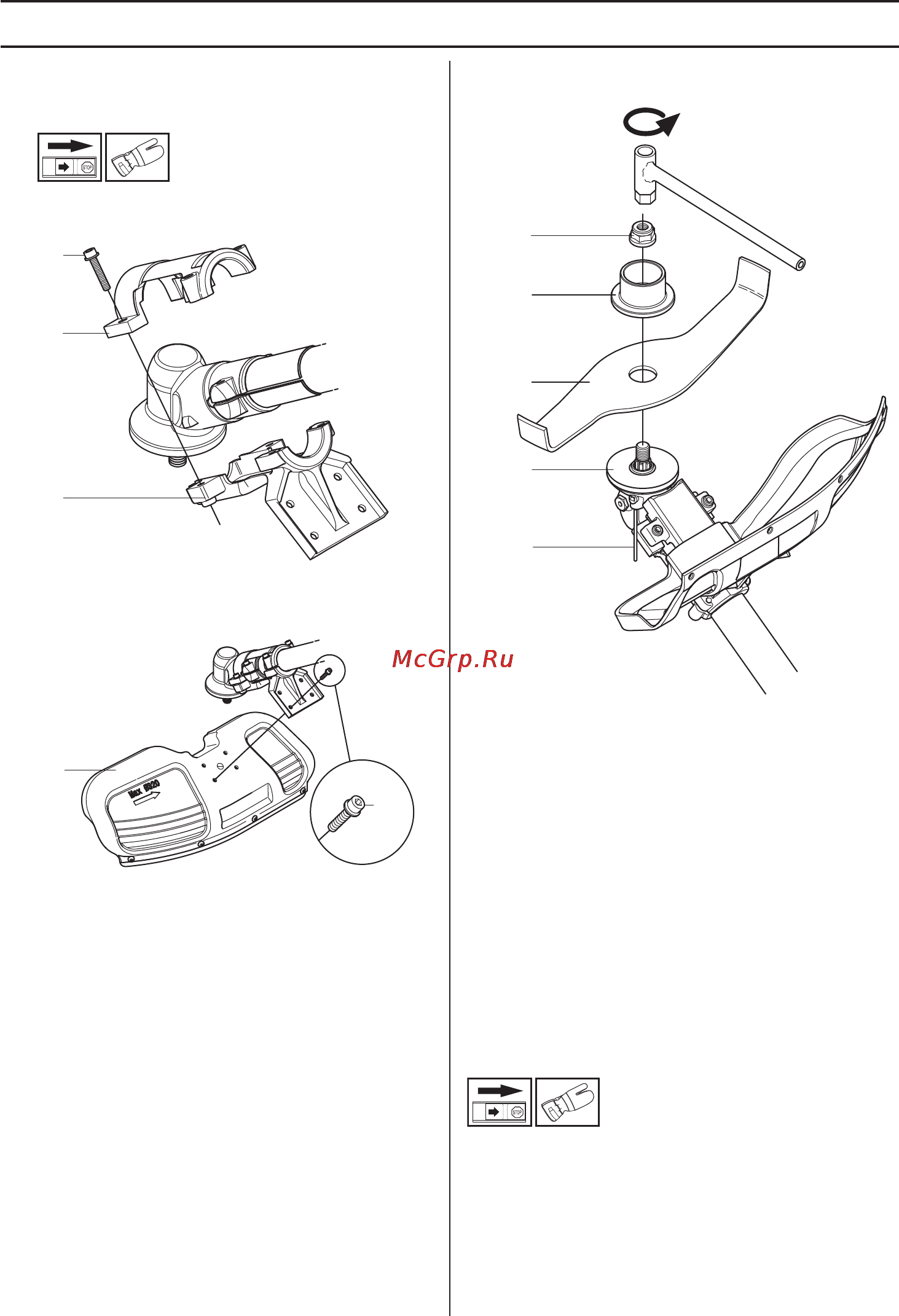

СБОРКА Установка лезвия для рубки и щитка лезвия 555FRM Надеть на выходной вал поводковый патрон В Установите на корпусе передачи держатель К и крепление и с помощью 4 болтов Н После этого укрепите щиток лезвия для рубки А 4 болтами на держателе как показано Поворачивать вал лезвия до тех пор пока одно из отверстий в поводковом патроне не совместится с отверстием в корпусе зубчатой передачи Вставить стопорный штифт С в отверстие чтобы зафиксировать выходной вал Установите лезвие для рубки О и опорный фланец Г на выходной оси Закрепите гайку в Момент затяжки гайки равен 35 50 Нм 3 5 5 кг м Используйте торцовый ключ из набора инструментов Держите ручку ключа как можно ближе к щитку лезвия для рубки Установка других защит и режущего оборудования Установите защиту триммера комбинированную защиту А для работы с головкой триммера пластмассовыми ножами Навесьте щиток триммера комбинированный щиток А на два крючка на держателе М Согните щиток вокруг вала и закрепите его винтом Ь на противоположной стороне вала Пользуйтесь Низз1ап 19
