23
3

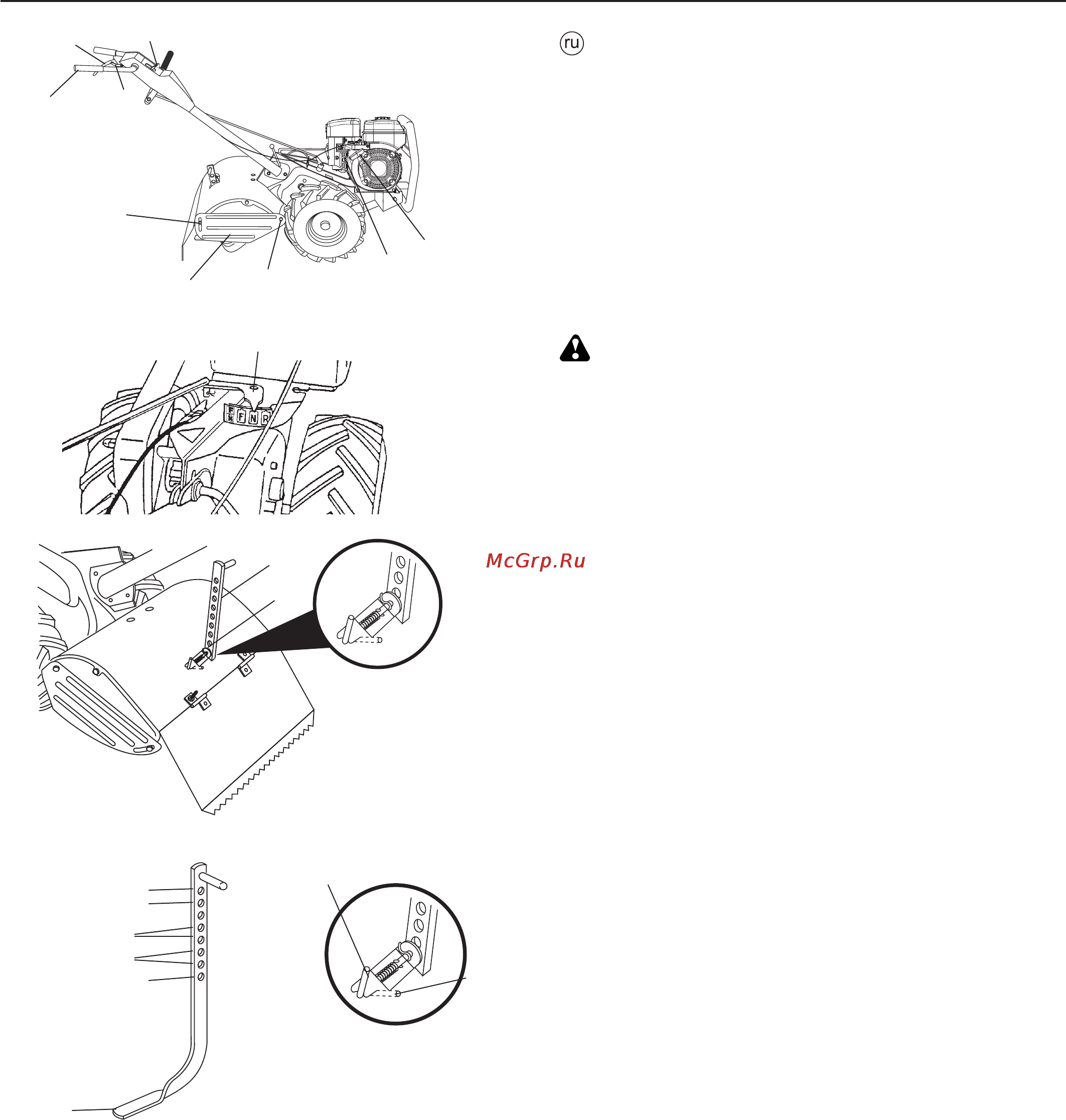

Вкладка A
Рисунок 9
Рисунок 10
Вкладка B
Вкладка C
1. Боковой защитный
щиток
2. Гайка “A”
3. Гайка “B”
4. Рычаг управления
приводом
5. Рукоятка отпускания
управления
приводом
6. Рукоятка
7. Регулятор
дросселя
8. Топливный вентиль
Задний ход
a. Отпустите рычаг управления приводом (рис. 9).
b. Установите регулятор дросселя (рис. 9) в положение
“SLOW” (медленно)
c. Поместите указатель рычага переключения передач
(рис. 10) в положение “R” (задний ход).
d. Не стойте с задней стороны мотокультиватора
слишком близко.
e. Для приведения почвообрабатывающего орудия
в движение переведите вниз рукоятку отпускания
управления приводом и возьмитесь за рычаг
управления
приводом (рис. 9). Лапы культиватора
поворачиваться не будут.
ПРЕДУПРЕЖДЕНИЕ!
Будьте осторожны, чтобы не натолкнуться на твердые
препятствия, такие как деревья, заборы и т.д.
Остановка фрез и двигателя
a. При отпускании рукояти (рис. 9) культиватор и зубья
остановятся.
b. Установите рычаг переключения скоростей (рис. 10А)
в положение “N” (нейтральное).
c. Чтобы остановить двигатель, установите ручку
управления дроссельной заслонкой (рис. 9) в
положение “SLOW” и дайте двигателю поработать на
малых оборотах в течение 1- 2 минут, затем переведите
эту ручку в положение “STOP”.
d. Закройте топливный вентиль (рис. 9).
e.
Медленно потяните за ручку стартера (рис. 9) и
верните ее в исходное положение, когда почувствуете
сопротивление. Эта операция необходима для
предотвращения попадания влажного воздуха в
камеру сгорания.
Поворот
a. Отпустите рычаг управления приводом (рис. 9).
b. Установите регулятор дросселя (рис. 9) в положение
“SLOW”.
c. Установите указатель рычага переключения передач
(рис. 10 - вкладка A) в положение “F” (вперед). Фрезы
не будут вращаться.
d. Поднимите рукоятки для того, чтобы приподнять фрезы
от земли (рис. 9)
e. Поверните рукоятки в направлении противоположном
повороту, уделяя внимание тому, чтобы ноги не
находились рядом с фрезами.
После завершения разворота опустите рукоятку.
Переведите индикатор рычага переключения передач
в ПОЛОЖЕНИЕ (F) (обработка почвы) и установите
регулятор положения дроссельной заслонки на нужную
скорость. Для начала пахоты переведите вниз рукоятку
отпускания управления приводом и удерживайте рычаг
управления приводом прижатым к рукоятке .
Боковые защитные щитки
В задней части боковых защитных щитков (рис. 9)
имеются прорези, позволяющие поднять щитки при
глубоком вспахивании и опустить их при поверхностном
вспахивании для того, чтобы не засыпать землей
невысокие растения. Ослабьте гайку “A” в прорези и гайку
“B”. Переместите защитные щитки в нужное положение
(с обоих сторон). Вновь затяните гайки.
9. Ручка стартера
10.
Указатель рычага
переключения
скоростей
11. Рейка глубины
12. Болт рейки глубины
13. Положение для
транспортировки
14. Самая мелкая
вспашка
15. Мелкая вспашка
16. Глубокая вспашка
17. Самая глубокая
вспашка
18. Рейка глубины
19. Положение “свободно”
20. Положение
“акреплено”
10
20
19
d
e
pth_sta
k
e_
2
18
17
13
14
15
16
1
2
9
6
4
5
3
7
8
depth_stake_
1
11
12
