<3. Работа> 3-7
IM 01C25T03-01R
(b) Установка нижнего значения диапазона и
верхнего значения диапазона для калибров-
ки (С21: PRES LRV, C22: PRES URV)
При отгрузке с завода-изготовителя производится
установка указанных параметров в соответствии с
указанием в заказе. В случае необходимости изме-
нения этих установок используйте приведенные
ниже процедуры.
y Диапазон измерений определяется значениями
верхнего и нижнего пределов измерения. В дан-
ном датчике при изменен
и
и нижнего предела ав-
томатически изменяется и верхний предел, под-
держивая неизменным интервал (диапазон) из-
мерения.

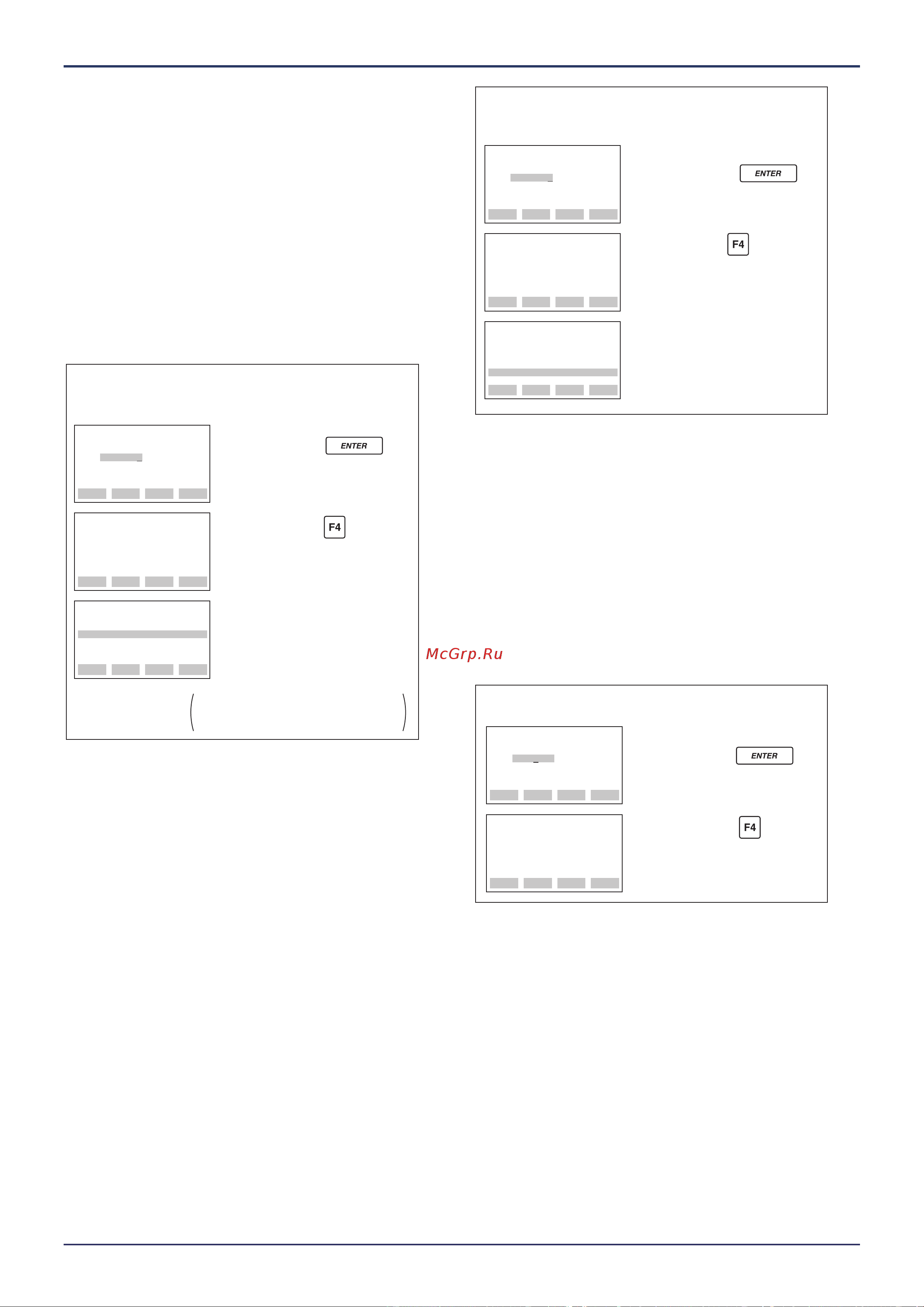

FEED NO OK
SET
C21:PRES LRV
0.5 kPa
DATA DIAG PRNT ESC
PARAM
C20:PRES UNIT
kPa
C21:PRES LRV
0.5 kPa
C22:PRES URV
30.5 kPa
DEL CLR ESC
SET
C21:PRES LRV
0 kPa
+ 0.5
F0313.EP
S
Пример 1: При заданном диапазоне 0 - 30 кПа
установить нижний предел, равный 0,5 кПа
Шкала = Верхнее значение диапазона
- Нижнее значение диапазона
Автоматически изменяется
верхний предел, а диапазон
измерения остаётся
неизменным.
Нажмите клавишу
дважды для фиксации
введенного значения
Нажмите клавишу (ОК)
Установите 0.5
y Ввод значений диапазона в виде LRV>URV ме-
няет направление выходного сигнала4-20 мА на
20-4 мА, соответствующего диапазону калибров-
ки от 0 до 100%.
y Диапазон калибровки может задаваться числами
вплоть до 5-значных (исключая любые десятич-
ные точки) для нижнего и верхнего пределов
диапазона внутри диапазона от -32000 до
+32000.
y Следует отметить, что изменение верхнего зна-
чения диапазона не приводит к аналогичному
автоматическому измен
е
нию нижнего значения
диапазона.
Таким образом, изменение верхнего значения
диапазона всегда приводит к изменению шкалы.
FEED NO OK
SET
C22:PRES URV
10 kPa
DATA DIAG PRNT ESC
PARAM
C20:PRES UNIT
kPa
C21:PRES LRV
0 kPa
C22:PRES URV
10 kPa
DEL CLR ESC
SET
C22:PRES URV
30 kPa
+ 10
F0314.EPS
Пример 2: При заданном диапазоне 0 - 30 кПа
установить верхний предел, равный 10 кПа
Поскольку нижний предел
не изменяется, то соответственно
происходит изменение диапазона
измерений
Введите 10
Нажмите клавишу
дважды для фиксации введенного
значения
Нажмите клавишу (ОК)
(3) Установка константы времени демпфирова-
ния (С30:AMP DAMPING)
При поставке датчика с завода-изготовителя кон-
станты времени демпфирования установлена на
2,00 с. , если ничего другого не указано в заказе.
При необходимости изменения константы времени
демпфирования используйте указанную далее про-
цедуру.
Обратите внимание, что установка параметра бы-
строго ответа (D50: QUICK RESP) на ON (ВКЛ) по-
зволяет ва
м ус
тановить константу времени демп-
фирование на значение от 0,00 до 0,49 секунды.
Пример: изменить константу с 2,0 на 4,0 сек
ESCCLR
SET
C30:AMP DAMPING
4.00 sec
FEED NO OK
SET
C30:AMP DAMPING
2.00 sec
+ 004.00
Введите 4.
Нажмите клавишу
дважды для фиксации вводимого
значения
F0315.EPS
Нажмите клавишу (ОК)
Примечание 1: Константа времени демпфирования, установлен-
ная описанным выше способом, представляет собой
константу времени демпфирования для схемы усили-
теля. Константа времени демпфирования для всего
датчика будет складываться из значения для усили-
тельного устройства и капсульного устройства.
Примечание 2: Когда константа времени демпфирования уста-
новлена на значение меньше 0,5 секунды, связь может
случайно оказаться нед
оступной
во время работы, осо-
бенно при динамичном изменении выхода.
