<3. Работа> 3-6
IM 01C25T03-01R

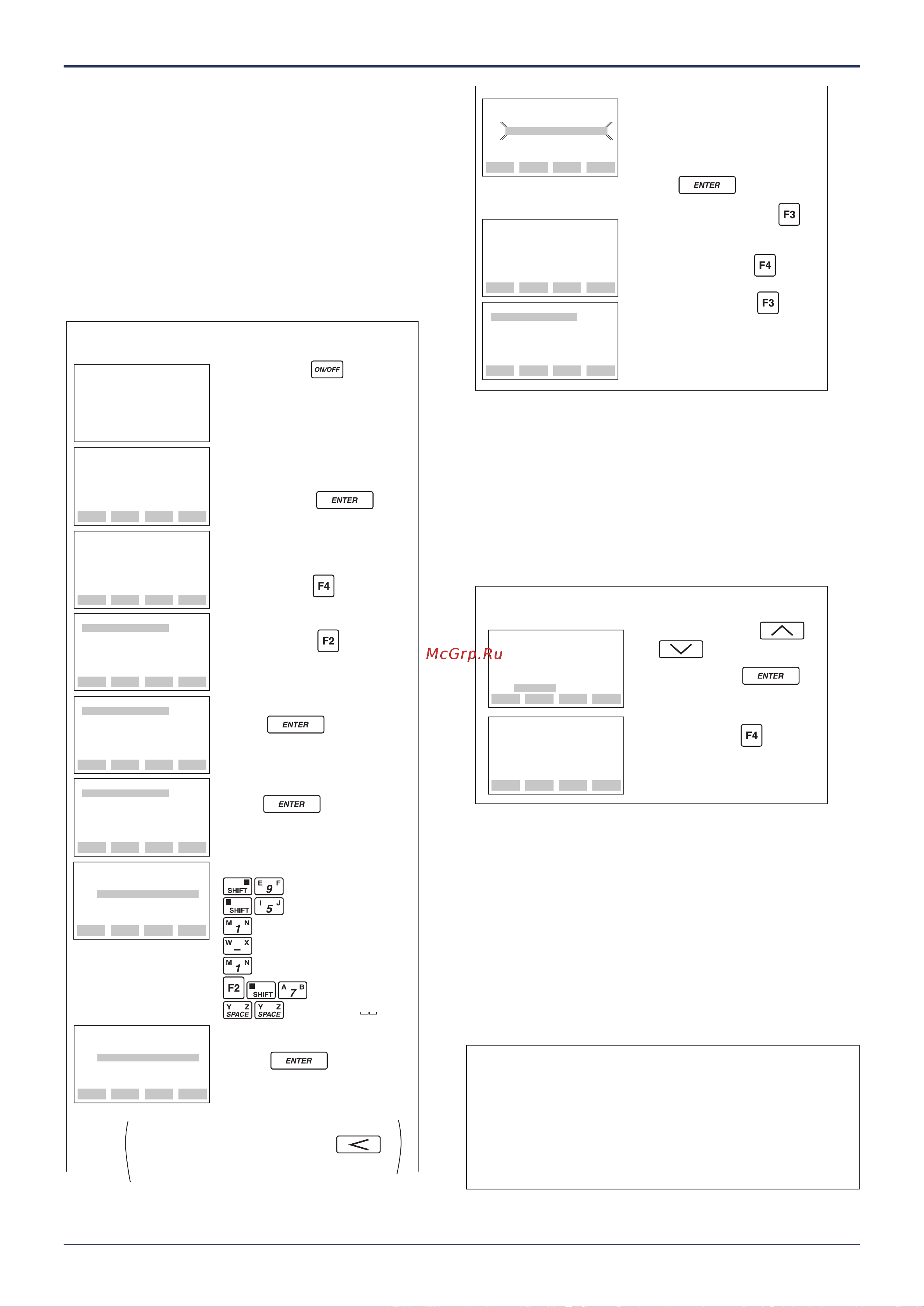

3.2.3 Установка параметров
При необходимости произведите установку или
корректировку параметров. После окончания ука-
занных операций не забудьте использовать клави-
шу "DIAG" для того, чтобы подтвердить индикацию
сообщения "GOOD" для результата самодиагности-
ки_60:SELF CHECK.
(1) Установка тега (С10: ТАG NO)
При необходимости изменения номера тега исполь-
зуйте приведенную ниже методику. Вводить можно
не более 16 буквенно-цифровых символов.
PARAM
01:MODEL
EJX110A-DM
02:TAG NO.
YOKOGAWA
03:SELF CHECK
GOOD
OK
MENU
A:DISPLAY
B:SENSOR TYPE
C:BASIC SETUP
D:AUX SET1
E:AUX SET2
G:ALARM SET
HOME SET ADJ ESC
MENU
C:BASIC SETUP
D:AUX SET 1
E:AUX SET 2
G:ALARM SET
H:AUTO SET
I:DISP SET
HOME SET ADJ ESC
MENU
C10:TAG NO.
YOKOGAWA
C20:PRES UNIT
kPa
C21:PRES LRV
0.00000 kPa
DATA DIAG PRNT ESC
<When power is off>
––WELCOME––
BRAIN TERMINAL
ID: BT200
check connection
push ENTER key
UTIL FEED
F0311-1.EPS
SET
C10:TAG NO.
YOKOGAWA
YOKOGAWA
CODE CAPS CLR ESC
FOKOGAWA
FIKOGAWA
FICOGAWA
FIC-GAWA
FIC-1AWA
FIC-1aWA
FIC-1a
SET
C10:TAG NO.
YOKOGAWA
FIC-1a _
CODE caps CLR ESC
Соедините датчик и прибор
ВТ200, используя для этого
соединительный кабель и затем
нажмите клавишу
Выберите С: BASIC SETUP и нажмите
клавишу
Осуществляется индикация модели
подключенного датчика,
номера тэга (TAG NO.) и
диагностической информации.
Нажмите клавишу (ОК)
после подтверждения данных
Нажмите клавишу (SET)
для вызова окна меню SET
Если произведен ошибочный выбор параметра,
верните курсор с помощью клавиши
и произведите повторный ввод правильного
значения.
Задайте новый TAG NO. (FIC-1a)
Установите TAG NO и нажмите
клавишу
Пример: Установить номер тэга на FIC-1a.
Нажмите клавишу для
включения прибора ВТ200
Выберите С10: TAG NO и нажмите
клавишу
SET
C10:TAG NO.
FIC-1a
FEED NO OK
DATA DIAG PRNT ESC
SET
C10:TAG NO.
YOKOGAWA
FIC-1a
print off
F2:printer on
PARAM
C10:TAG NO.
FIC-1a
C20:PRES UNIT
kPa
C21:PRES LRV
0.00000 kPa
FEED POFF NO
F0311-2.EPS
Данное окно предназначено для
подтверждения установленных
данных. При этом введенные
данные выделяются мигающим
режимом индикации. После
подтверждения правильности
всех данных нажмите
клавишу повторно.
(Для обратного перехода к окну
установки нажмите клавишу
(NO))
Нажмите клавишу (ОК) для
возвращения к окну параметров.
Нажмите клавишу (NO) для
возвращения к окну установки
параметров.
TAG NO. Датчика Dpharp
переписан на новый.
(2) Установка диапазона калибровки
а. Установка единиц измерения диапазона ка-
либровки (С20: РRESS UNIT)
Параметр единиц измерения устанавливается на
заводе перед отправкой. Для изменения параметра
единиц измерения используйте приведенную ниже
процедуру.
ESC
SET
C20:PRES UNIT
kPa
FEED NO OK
SET
C20:PRES UNIT
mmH2O
< mmWG >
< mmHg >
< Torr >
< kPa >
F0312.EPS
Пример: изменить единицу измерения с " мм Н2О"
на "кПа"
Используйте клавиши
или для выбора "кПа"
Нажмите клавишу
дважды для фиксации
вводимого значения
Нажмите клавишу (ОК)
Обратите внимание, что установкой Yokogawa по
умолчанию для эталонной температуры является
4 °C. Для единиц измерения ммH
2
O, ммAQ, ммWG,
дюймы H
2
O, и футы H
2
O, давление меняется в за-
висимости от определения эталонной температуры.
Если для эталонной температуры требуется при-
нять 20°C (68°F), в параметре D16:H2O UNIT SEL
выберите @20degC (68,0°F).
Ниже показаны допустимые единицы измерения
давления.
mmH2O (мм в. ст.)
mmAq
mmWG
mmHg (мм. рт. ст.)
Torr
KPa (кПа)
Mpa (Мпа)
Mbar (мбар)
Bar (бар)
gf/cm2 (г/см2)
kgf/cm2 (кг/см2)
inH2O
inHg
ftH2O
psi
atm (атм)
Pa (Па)
hPa
