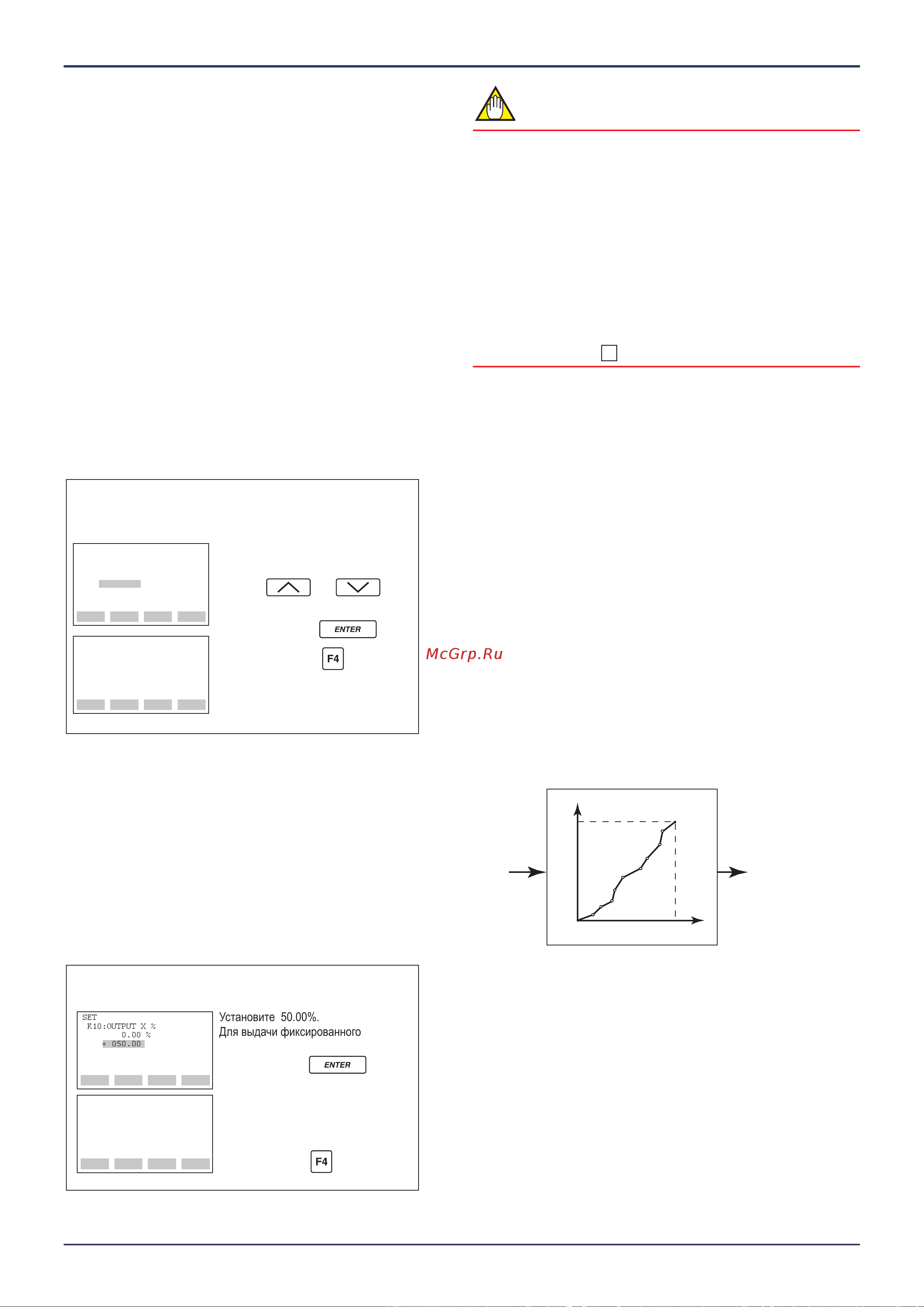

<3. Работа> 3-17
IM 01C25T03-01R
c. Настройка датчика для статического давления
(J21: SP ZERO ADJ, J22: SP SPAN ADJ,
J25: SP ZERO DEV, J26: SP SPAN DEV)
Для дифференциальных датчиков (кроме моделей
EJX120A/EJA120E) обнуление и полная подстройка
сенсорного устройства для статического давления
выполняются таким же образом, что и при выпол-
нении основной подстройки переменных процесса
(PV). Заметим, что подстройку сенсорного устрой-
ства для статического давления следует выполнять
только после подстройки PV.
d. Сброс р
езультатов нас
тройки и возвращение
к заводским установкам (J56: CLEAR ADJ)
Для сброса результатов подстройки и возврата к
изначально установленным откалиброванным зна-
чениям используйте PRES или SP в параметре J56:
CLEAR ADJ. Если для сброса результатов настрой-
ки выбрано PRES, то все регулировки, выполнен-
ные посредством внешнего винта настройки нуля
также возвращаются к начальным установкам.
ESC
SET
J56:CLEAR ADJ
---
FEED NO OK
F0342.EPS
SET
J56:CLEAR ADJ
---
< --- >
< PRES >
< SP >
< 4-20mA >
•
Пример:
Сброс настройки давления до значений
установленной на заводе
характеристической кривой
Для выбора
PRES
используйте
клавиши или
Для ввода установки дважды
нажмите клавишу
Нажмите клавишу (ОК).
(16) Установка выхода тестирования (K10: OUT-
PUT X %)
Эта характеристика может использоваться для по-
дачи на выход фиксированного тока с целью про-
верки работы контура. Допустимый диапазон для
контрольного выхода зависит от установок пара-
метров D20 OUT LIMIT (L) (Нижний предел) и D21
OUT LIMIT (H) (Верхний предел), предельный диа-
пазон изменения которых составляет от 3,6 мА (-
2,5%) до 21,6 мА (110%).
CLR ESC
SET
K10:OUTPUT X %
50.00% ACTIVE
FEED NO OK
SET
K10:OUTPUT X %
0.00 %
+ 050.00
Установите 50.00%.
Для выдачи фиксированного значения
тока, соответствующего 50% дважды
нажмите клавишу
F0343.EPS
При выполнении на дисплее появится
надпись Active.
Для отмены выдачи на выход
фиксированной величины тока
нажмите клавишу (OK).
Пример: Подача на выход фиксированного значения
тока 12 мА (50%).
ПРИМЕЧАНИЕ
• Подача на выход фиксированного значения тока и
тестирование DO (дискретного выхода) выполняются
в течение заданного времени удержания (выхода), и
после этого по истечению времени отключается авто-
матически. Даже если отключить источник питания
для терминала BT200, или отсоединить коммуникаци-
онный кабель, выполнение проверки выхода будет
продолжаться в течение этого времени.
Время удержания можно выбрать при помощи пара-
метра K45: TEST TIME из следующих значений: 10
мин*, 30 мин, 60 мин, 3 часа, 6 часов или 12 часов. *:
З
н
ачение по умолчанию.
• Для немедленного сброса выхода тестирования на-
жмите клавишу F4 (OK).
(17) Характеризатор сигнала
Эта функция используется для компенсации выхода
в нелинейных случаях применения. На выход 4-20
мА подаются охарактеризованные значения. Для
измеренного давления в диапазоне от 0 до 100 %
можно задать не более девяти координат. Выпол-
няйте установку координат, когда параметр T10: S.
C. ENABLE установлен на INHIBIT (ЗАПРЕТ).
Для подачи выполненных установок на выход уста-
новите параметр T10: S. C. ENABLE в сост
оя
ние
ENABLE (РАЗРЕШЕНО)
Обратите внимание, что датчик отказывается от
активизации функции посредством AL. 60 при сле-
дующем состоянии датчика:
y Если при увеличении значения входа заданные
координаты x и y не возрастают.
y Если режим выходного сигнала установлен в
SQUARE ROOT (Квадратный корень), а режим
отсечки по нижнему значению в то же время
установлен в LINEAR (Линейный)
F0344.EPS
Y
X
100%0%
100%
ВХОД
ВЫХОД
Входное
давление в %
Охарактеризованное
значение
