<3. Работа> 3-9
IM 01C25T03-01R

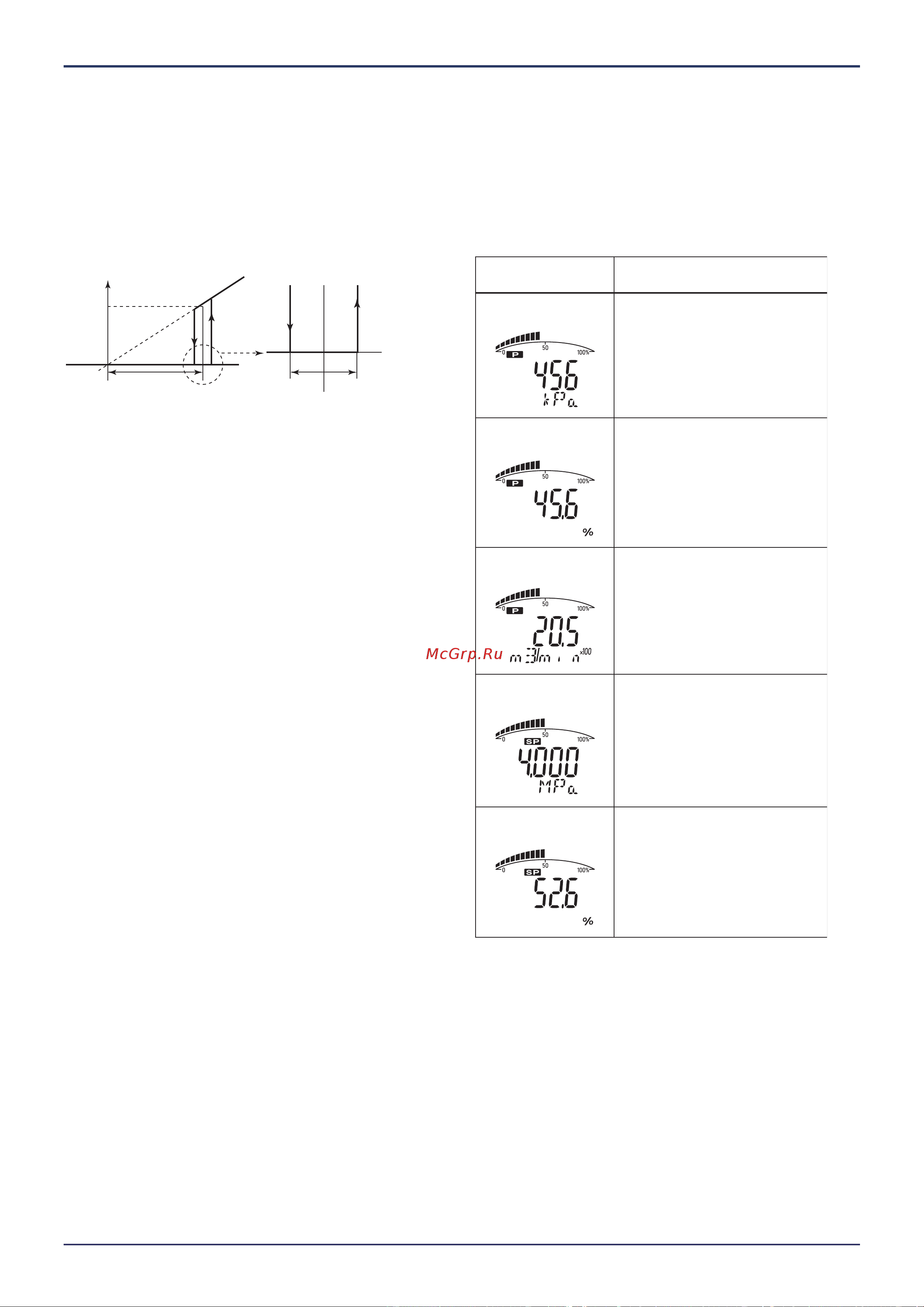

Точка отсечки по низкому значению имеет гистере-
зис, поэтому выходной сигнал около этой точки ве-
дет себя как показано на рисунке ниже.
<Пример>
Режим выхода: Linear/Линейный
Режим отсечки по низкому значению: Zero/Ноль
Отсечка по низкому значению: 20,00%
F0319.ai
Диапазон установки: от 0 до 20%
2% 2%
4мА
Точка отсечки по
низкому значению
Вход
Гистерезис
фиксирован на 10%
точки отсечки
7,2мА
(20%)
Выход
(6) Установка шкалы встроенного индикатора
Для встроенных индикаторов доступными являются
следующие пять дисплеев: входное давление
*1
, %
от диапазона, установленная пользователем шка-
ла, входное статическое давление и % от диапазо-
на статического давления
*1
. Циклически могут пока-
зываться не более четырех дисплеев, путем назна-
чения переменных параметрам с I10 по I13: DISP
OUT1 - DISP OUT4.
F0320.EPS
Возможные дисплеи
Входное давление
(PRES)
% от диапазона
(PRES %)
Шкала, установленная
пользователем
(ENGR. PRES)
Входное статическое
давление
(SP)
% от диапазона
статического давления
(SP %)
Показывает входное давление в
пределах диапазона индикации
от -32000 до 32000.
Показывает входное давление в
диапазоне от -2,5 до 110% в
зависимости от диапазона
измерений (C21, C22).
Показывает значения в зависимости от
диапазона единиц измерения (I33, I34)
с единицей измерения (I30).
Показывает входное статическое
давление в пределах диапазона
индикации от -32000 до 32000.
A11:PRES 456 kPa
Описание и связанные параметры
Показывает входное статическое
давление в диапазоне от -10 до 100%
в зависимости от диапазона
измерений (D31, D32).
A10:OUTPUT
45.6 %
A16:ENGR.OUTPUT
20.5 m3/min
A17:ENGR.EXP
3100
A21:SP
4.000 MPa
A20:SP %
52.6 %
*1: Доступно для датчика перепада давления.
Для каждой процедуры установки смотрите пунк-
ты от (a) до (c).
