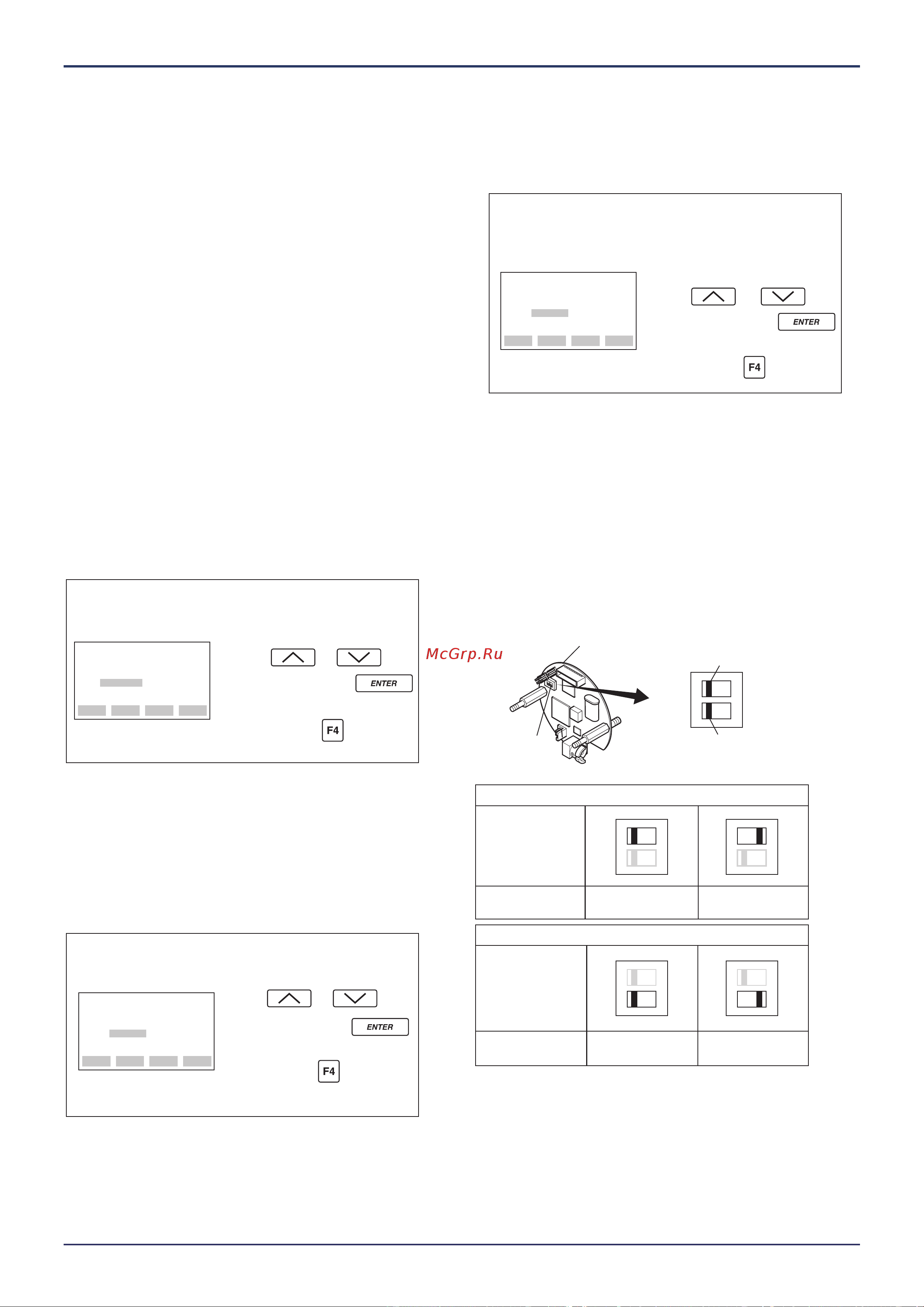

<3. Работа> 3-11
IM 01C25T03-01R
d. Установка единиц измерения статического
давления и шкалы (D30: SP UNIT, D33: SP
LRV, and D34: SP URV)
Статическое давление может быть отображено на
дисплее в виде измеренного входного статического
давления или в %, независимо от выходного сигна-
ла 4-20 мА для измеренного давления или диффе-
ренциального давления. Эти параметры позволяют
вводить отображаемые единицы измерения стати-
ческого давления и шкалу.
Обратите внимание, что при осущест
в
лении кон-
троля статического давления параметр D37: SP
SELECT может использоваться для выбора сторо-
ны высокого или низкого давления капсулы.
(7) Установка единиц измерения отображаемой
на дисплее температуры (D40 : ТЕМР UNIT)
При отгрузке прибора с завода-изготовителя в каче-
стве единицы измерения температуры устанавли-
ваются градусы Цельсия (degC). Для изменения
этой установки следуйте приведенным ниже проце-
дурам. Отметим, что данное изменение единицы
измерения приводит к автоматической коррекции
установок для А30:САРSULE ТЕМР (температура
капсулы) и J
45:АМР ТЕМ
Р (температура усилите-
ля).
ESC
SET
D40:TEMP UNIT
degC
< degC >
< degF >
< K >
F0324.EPS
•
Пример: Изменить единицы отображения температуры
с degC (
градусы Цельсия
) на degF (
градусы Фаренгейта
).
Для выбора
degF
используйте
клавиши или
Дважды нажмите клавишу ,
чтобы ввести установку.
Нажмите клавишу (ОК).
(8) Установка рабочего режима (D22 : REV
OUTPUT)
Данный параметр позволяет изменить направление
выходного сигнала 4÷20 мА на обратное относи-
тельно входного сигнала. Для внесения изменений
следуйте указанной ниже процедуре.
ESC
SET
D22:REV OUTPUT
NORMAL
< NORMAL >
< REVERSE>
F0325.EPS
•
Пример: Изменение выхода 4-20 мА на выход
20-4 мА
Для выбора REVERSE используйте
клавиши или
Дважды нажмите клавишу ,
чтобы ввести установку.
Нажмите клавишу (ОК).
(9) Установка ориентации соединения импульс-
ного линии (D15: H/L SWAP)
С помощью этой функции меняется ориентация
импульсной линии. Для внесения изменений сле-
дуйте указанной далее процедуре.
Пример: Назначить соединение линии импульсного
сигнала высокого давления стороне L датчика.
ESC
SET
D15:H/L SWAP
NORMAL
< NORMAL >
< REVERSE>
F0326.EPS
Для выбора REVERSE используйте
клавиши или
Дважды нажмите клавишу ,
чтобы ввести установку.
Нажмите клавишу (ОК).
(10) Направление ухода при перегорании в слу-
чае отказа ЦПУ и аппаратная защита от за-
писи (D25: BURNOUT)
На плате узла центрального процессора (узла ЦПУ)
находятся два ползунковых переключателя. Один из
них используется для установки направления ухода
при перегорании в случае сбоя ЦПУ, а другой уста-
навливает функцию защиты от записи, запрещаю-
щую проводить изменен
и
я параметров при исполь-
зовании портативного терминала (пульта) или како-
го-либо другого метода связи.
HIGH (ВВЕРХ)
LOW (ВНИЗ)
Узел ЦПУ
Ползунковый
переключатель
Переключатель направления при перегорании
Переключатель защиты от записи
Положение
переключателя
защиты от
записи
Положение
переключателя
направления при
перегорании
BO H L
WR E D
H L
ED
H L
ED
HL
D
HL
EED
Защита от записи
Переключатель аппаратной защиты от записи (WR)
Переключатель направления при перегорании (BO)
Направление при
перегорании
YES (ДА)
(Запись отключена)
NO (НЕТ)
(Запись разрешена)
F0327.EPS
Параметр D25: BURNOUT отображает состояние
выхода 4-20 мА в случае возникновения отказа
ЦПУ. В этом случае связь прерывается.
