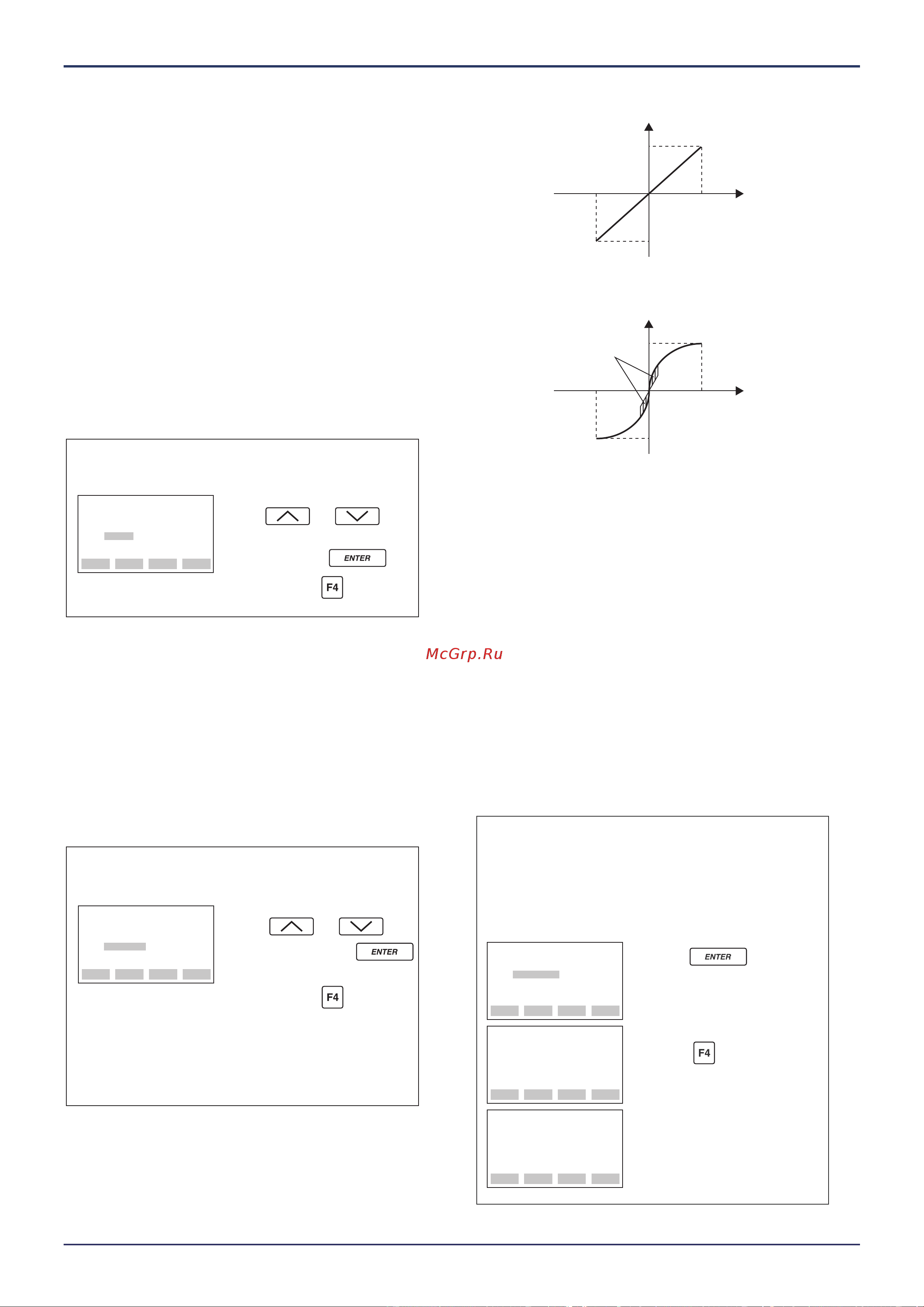

<3. Работа> 3-13
IM 01C25T03-01R
(12) Установка состояния выхода при возникно-
вении ошибки в аппаратуре (D26: ERROR
OUT)
Этот параметр позволяет выполнить установку вы-
хода при возникновении ошибки в аппаратных
средствах. Имеются следующие варианты выбора.
(a) BURNOUT DIR (НАПРАВЛЕНИЕ УХОДА); На вы-
ход выдаются соответствующие значения 110%
или –5% от выходных сигналов в соответствии с
установками переключателя направления ухода
при перегорании (BO) на плате центрального
пр
о
цессора.
(b) HOLD (УДЕРЖАНИЕ); На выход выдается по-
следнее значение, удерживаемое до появления
ошибки.
Примечание: Ошибка аппаратных средств CAP.ERR для AL.01
или AMP.ERR для AL.02 , как показано в Таблице 4.1
Обзор сообщений сигнализации.
ESC
SET
D26:ERROR OUT
BURNOUT DIR
< BURNOUT DIR >
< HOLD >
F0331.EPS
•
Пример: Установить состояние выхода на HOLD при
возникновении ошибки аппаратных средств.
Для выбора
HOLD
используйте
клавиши или
Для ввода установки
дважды
нажмите клавишу
Нажмите клавишу (ОК).
(13) Установка двунаправленного измерения
расхода (E30: BI DIRE MODE)
(a) Этот параметр позволяет выбрать 50% выход
для входа 0 кПа.
Процедура показана на следующем рисунке.
(b) Сочетание этого режима с C40: OUTPUT MODE
дает выход квадратного корня, вычисляемый
независимо для выхода от 0% до 50% и для вы-
хода от 50% до 100%.
ESC
SET
E30:BI DIRE MODE
OFF
< OFF >
< ON >
F0332.EPS
•
Пример:
Если диапазон измерений составляет
от 0 до 10 кПА (LRV=0 кПа, URV=10 кПа)
Для выбора ON используйте
клавиши или
Дважды нажмите клавишу ,
чтобы ввести установку.
Нажмите клавишу (ОК).
Диапазон измерений меняется на "от -10 до 0 до 10 кПа"
(выход 0% - 50% - 100).
Обратите внимание, что параметры C21: PRES LRV и
C22: PRES URV не меняются.
20 мА (дисплей 100%)
4 мА (дисплей -100%)
•
Выходной режим "LINEAR"(ЛИНЕЙНЫЙ)
LRV HRV
F0333.EPS
20 мА (дисплей 100%)
Отсечка по низкому
выходу
•
Выходной режим "SQUARE ROOT" (КВАДРАТНЫЙ КОРЕНЬ)
LRV HRV
4 мА (дисплей -100%)
(14) Изменение диапазона при действии реаль-
ных входов (H10: AUTO P LRV, H11: AUTO P
URV)
Данная функция позволяет автоматически устанав-
ливать нижнее и верхнее значения диапазона, со-
ответствующие реальным входным сигналам. При
установке нижнего и верхнего значений диапазона,
одновременно изменяются и параметры C21: PRES
LRV и C22: PRES URV.
Выполните процедуры, представленные на следую-
щем рисунке.
Диапазон измерения определяется верхним и ниж-
ним значениями пределов. Измен
ени
е нижнего зна-
чения диапазона (предела) вызывает автоматиче-
ское изменение и верхнего значения диапазона
(предела), благодаря чему интервал (диапазон) из-
мерения не изменяется (остается постоянным).
•
Пример 1: При изменении нижнего значения диапазона
на 0,5 МПа для текущей установки 0-30 кПа,
осуществите следующие действия для входног
о
давления 0,5 МПа.
FEED NO OK
SET
H10:AUTO P LRV
0.5000 kPa
DATA DIAG PRNT ESC
PARAM
H10:AUTO LRV
0.5000 kPa
H11:AUTO HRV
30.500 kPa
H60:AUTO SP LRV
0.0 MPa
ESC
SET
H10:AUTO P LRV
0 kPa
+ 0
F0334.EPS
Верхнее значение диапазона
изменится для сохранения
величины диапазона.
Одновременно изменятся
параметры С21 и С22.
Для подтверждения
нажмите
Дважды нажмите
клавишу
Нижнее значение диапазона
изменится на 0,5 МПа.
