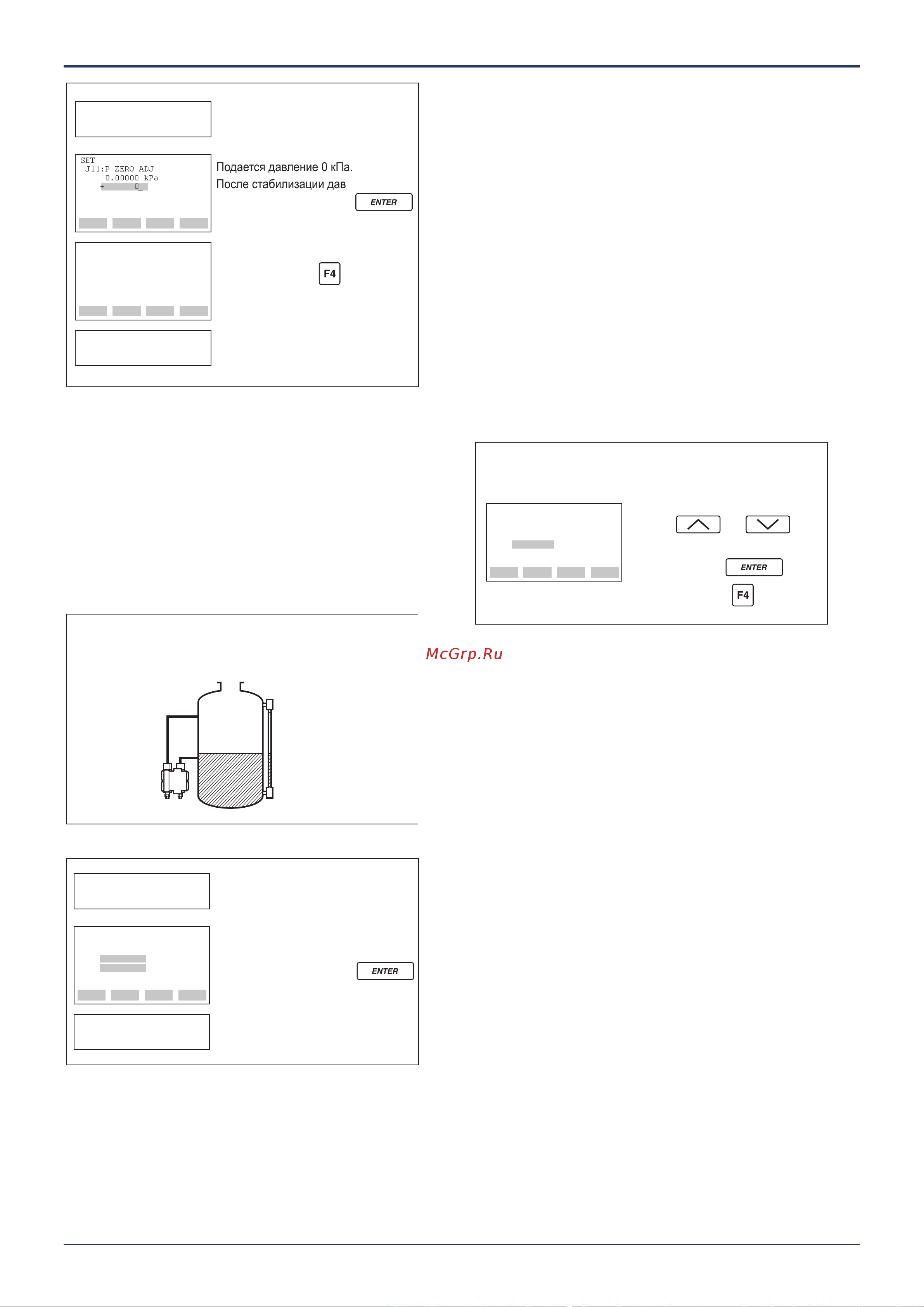

<3. Работа> 3-15
IM 01C25T03-01R
FEED NO OK
SET
J11:P ZERO ADJ
0.00000 kPa
CLRDEL ESC
SET
J11:P ZERO ADJ
0.00000 kPa
+ 0
Подается давление 0 кПа.
После стабилизации давления
дважды нажмите клавишу
Настройка нуля завершена.
Нажмите клавишу (OK)
F0336.EPS
Датчик измерил давление
0,03585 кПа.
A11:PRES
0.03585 kPa
A11:PRES
0.00000 kPa
Датчик измеряет давление
0,00000 kПa.
a-2. Регулировка уровня
Регулировка нуля с помощью параметра J11: PZE-
RO ADJ обеспечивает выполнение калибровки вы-
хода датчика в соответствии с фактическим уров-
нем жидкости в резервуаре. Чтобы выполнить эту
подстройку, используйте сначала указательное
стекло или подобное устройство для определения
фактического уровня жидкости в резервуаре, а за-
тем, как показано ниже, введите корректирующие
данные.
25,00 кПа
0,00 кПа
Фактический уровень
13,50 кПа
Диапазон Dpharp: от 0 до 25,00 кПа
Фактический уровень: 13,50 кПа
Выход датчика: 13,83 кПа
DPharp
F0337.EPS
CLRDEL ESC
SET
J11:P ZERO ADJ
0.00000 kPa
+ 045.0
+ 13.5
Введите текущий действующий
уровень, 13,5 кПа.
Дважды нажмите клавишу
F0338.EPS
Датчик измеряет текущее
давление 13,83 кПа.
A11:PRES
13.83 kPa
A11:PRES
13.5000 kPa
Измеренное давление поменяется
на 13,5 кПа.
a-3. Использование внешнего винта регулировки
нуля
Этот метод позволяет выполнить регулировку нуля
без использования терминала BT200. Для враще-
ния винта настройки нуля используйте плоскую от-
вертку. Подробное описание процедуры содержится
в руководстве по использованию аппаратуры.
Обратите внимание, что для выполнения этой на-
стройки параметр J55: EXT ZERO ADJ должен быть
установлен на ENABLE.
Следуйте представленным далее пр
оцедурам для
разрешения
или запрещения регулировки точки
нуля с помощью винта установки нуля, располо-
женного на датчике.
При поставке датчика регулировка нуля с помощью
винта установки нуля разрешена (ENABLE).
ESC
SET
J55:EXT ZERO ADJ
ENABLE
< ENABLE >
< INHIBIT>
F0339.EPS
•
Пример: Запрет регулировки нуля с помощью
внешнего винта регулировки нуля.
Для выбора INHIBIT используйте
клавиши или
Для ввода установки дважды
нажмите клавишу
Нажмите клавишу (ОК).
b. Полная настройка датчика
(J11: P ZERO ADJ, J12: P SPAN ADJ,
J15: P ZERO DEV, J16: P SPAN DEV)
Полная настройка сенсорного устройства осущест-
вляется посредством выполнения ряда процедур
J11: P ZERO ADJ и J12: P SPAN ADJ. Можно также
выполнить процедуру подстройки ручным методом
с помощью процедур J15: P ZERO DEV и J16: P
SPAN DEV.
Полная подстройка сенсорного устройства - это
процесс работы с двумя точками, и настройка ниж-
ней точки всегда должна выполняться прежде на-
стройки верхней точки дл
я того
, чтобы сохранять
шаг между точками 0 и 100% в пределах диапазона
калибровки.
При использовании ручного метода базовое давле-
ние должно также подаваться на датчик в обеих
конечных точках. Без подачи базового давления
параметры J15: P ZERO DEV and J16: P SPAN DEV
не смогут представить точное значение давления в
регулируемых точках.
