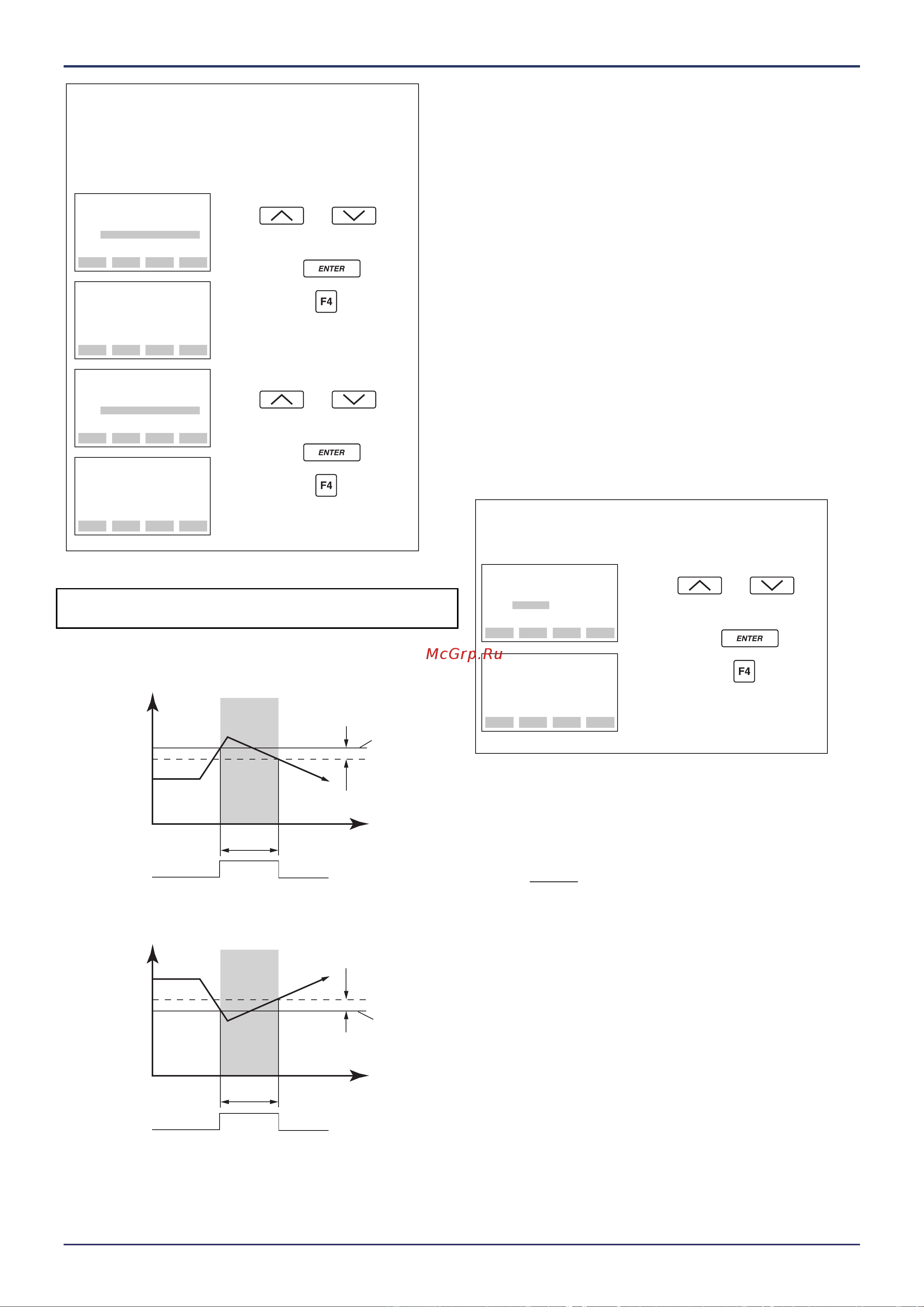

<3. Работа> 3-19
IM 01C25T03-01R
ESC
SET
E50:DO SELECT
PRES
FEED NO OK
SET
E50:DO SELECT
INHIBIT
< INHIBIT >
< PRES >
< SP >
< TEMP >
F0350.EPS
ESC
SET
E51:DO SIG.TYPE
OFF WHEN ALARM
FEED NO OK
SET
E51:DO SIG.TYPE
ON WHEN ALARM
< ON WHEN ALARM >
< OFF WHEN ALARM >
•
Пример: Установка выхода состояния на выдачу
сигнала off (выкл), когда входное давление
превышает 75 кПа, с режимом предупреждения,
установленным на HI. AL DETECT.
Для выбора
PRES
используйте
клавиши или
Для ввода установки дважды
нажмите клавишу
Нажмите клавишу (OK).
Для выбора
OFF WHEN ALARM
используйте
клавиши или
Для ввода установки дважды
нажмите клавишу
Нажмите клавишу (OK).
Пример: Операция выхода состояния в случае ON WHEN AL.
DETECT (ВКЛ. ПРИ ОБНАРУЖЕНИИ СИГНАЛИЗАЦИИ)
•
Выход состояния при верхнем значении сигнализации
•
Выход состояния при нижнем значении сигнализации
F0351.EPS
Выход
(%)
Выход состояния
Время (t)
Установленное
значение
Гистерезис 5%
(при нагреве 5 C˚)
On (Вкл) Off (Выкл)
On (Вкл)
On (Вкл)
On (Вкл)
Off (Выкл)
Выход
(%)
Выход состояния
Время (t)
Установленное
значение
Гистерезис 5%
(при нагреве 5 C˚)
*5% шкалы установки перепада давления / давления.
(20) Компенсация плотности наполнителя ка-
пиллярной трубки (E10: T.ZERO CMP, E11:
TEMPZERO)
Для датчиков с диафрагменным уплотнителем эта
функция используется для компенсации смещения
нуля, вызванного влиянием температуры окружаю-
щей среды на капиллярные трубки.
В следующем уравнении показано соотношение
между вычисленным выходным значением и ком-
пенсирующей константой K (%/C) и измеренной
температурой окружающей среды в модулей капсу-
лы.
Компенсированный выхо
д =
выход +K(Tamb
(1) Установка режима температурной компенсации
(E10: T. ZERO CMP)
При использовании этой функции установите
T.Z. Cmp mode (Режим компенсации темпера-
турного нуля) в положение ON для включения
функции или в положение OFF для отключения
функции. Для включения (установки в ON), вы-
полните представленную далее процедуру.
ESC
SET
E10:T.ZERO CMP
OFF
< OFF >
< ON >
OKFEED NO
SET
E10:T.ZERO CMP
ON
Пример: Установить режим компенсации
температуры в состояние ON (включено)
F0352.EPS
Для выбора
ON
используйте
клавиши или
Для ввода установки дважды
нажмите клавишу
Нажмите клавишу (OK).
(2) Установка компенсации смещения нуля
(E11:TEMP ZERO)
Из представленного далее уравнения (a) получите
значение коэффициента компенсации K.
100
Span
Bh
K ×
×−
= ............................(а)
где,
B: Значение константы наполнителя (текучей
среды) (Смотрите Таблицу A.)
диапазон: |URV (верхнее значение диапазо-
на)–LRV (нижнее значение диапазона)|
h: Расстояние от стороны высокого давления
до стороны низкого давления (м)
EJX118A/EJA118E: Расстояние от стороны
высокого давления разделительной диа-
фрагмы доя стороны низкого давления раз-
делительной диафрагмы.
EJX438A/EJA438E: Расстояние от раздели-
тельной диафрагмы (сторона вы
сокого дав-
ления) до положения датчика (сто
рона низ-
кого давления).
