Y
ООО “Иокогава Электрик СНГ”
Грохольский пер., 13, стр. 2, Москва, Россия
Тел.:+7(495) 737-78-68/71 Факс: +7(495) 737-78-69
GS 01C31K01-01RU
© Авторское право июнь 2012
12-е издание: июнь 2017
Технические
Характеристики
GS
01C31K01-01RU

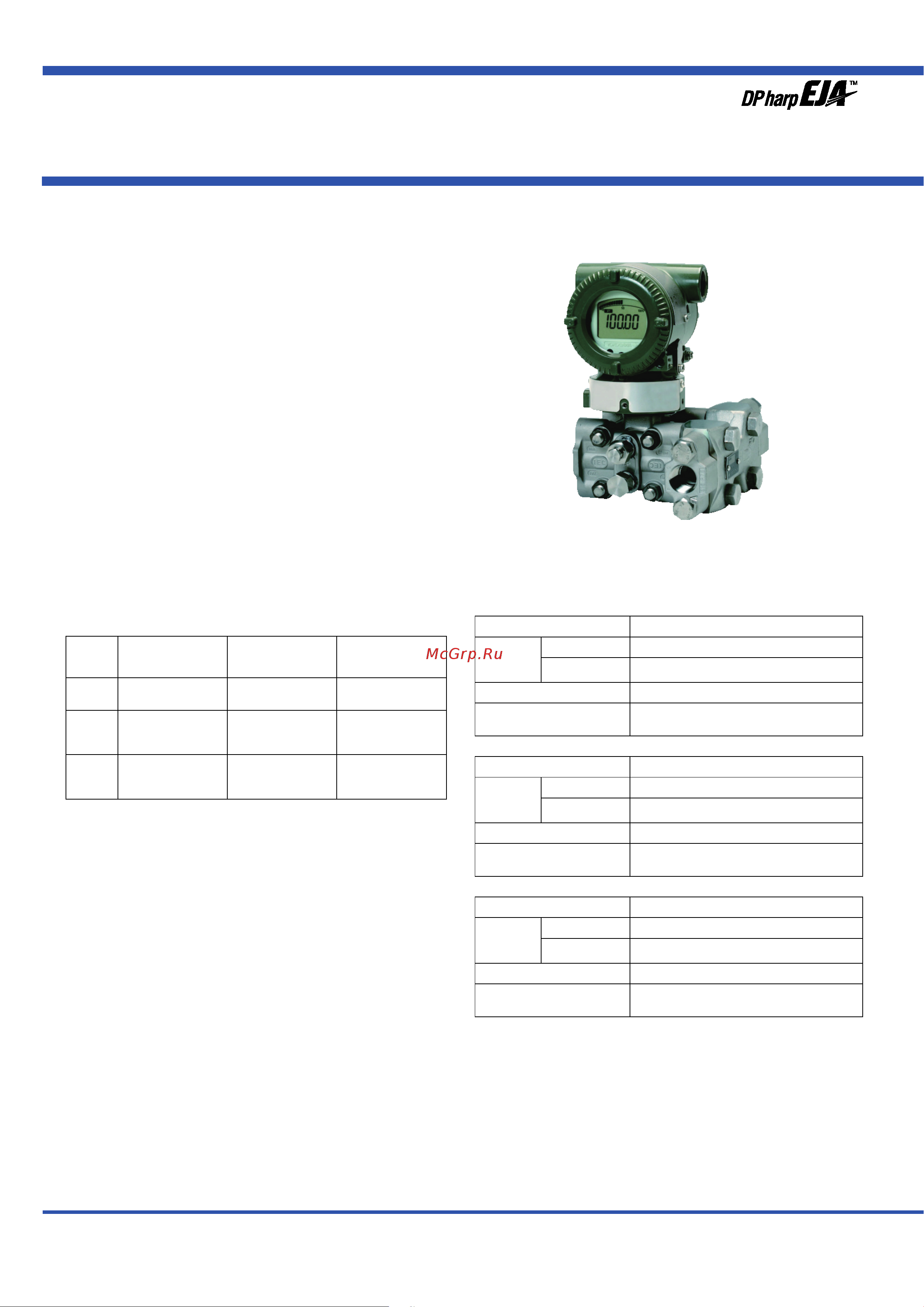

EJA115E
Датчик для измерения низкого расхода
Датчик перепада давления для низкого расхода EJA115E содер-
жит встроенную измерительную диафрагму и может быть ис-
пользован для высококачественного измерения в условиях крайне
низкого расхода. Его выходной сигнал 4÷20 мА постоянного тока
соответствует величине измеренного расхода. Высокоточный и
устойчивый чувствительный элемент позволяет также изме-
рять статическое давление, значения которого можно отобра-
жать на дисплее встроенного индикатора, или осуществлять
его дистанционный контроль с использованием цифровой связи с
BRAIN или HART-коммуникатором. Другие основные свойства
включают быстрый отклик, дистанционную установку пара-
метров с использованием цифровой связи и самодиагностику.
Также можно использовать протоколы FOUNDATION Fieldbus,
PROFIBUS PA и шину 1…5 В пост.тока с протоколом HART (Low
Power). Все модели серии EJA-E в стандартной конфигурации
сертифицированы по безопасности как удовлетворяющие уров-
ню SIL 2, за исключением случаев применения с Fieldbus,
PROFIBUS и Low Power.
СТАНДАРТНЫЕ ТЕХНИЧЕСКИЕ
ХАРАКТЕРИСТИКИ
Относительно типа связи через шину Fieldbus, обозначенном
«», см. GS 01C31T02-01R, а также GS 01C31T04-01EN для ши-
ны PROFIBUS PA.
ПРЕДЕЛЫ ШКАЛЫ И ДИАПАЗОН ИЗМЕРЕНИЙ
Капсула
Диапазон
перепада давле-
ния
Водный эквива-
лент потока л/мин
Воздушный экви-
валент потока
Нл/мин
F
1…5 кПа
(100…500 мм в. ст.)
0,016…5,0 0,44…140
M
2…100 кПа
(200…10000
мм в. ст.)
0,022…23,0 0,63…635
H
20…210 кПа
(2000…21000
мм в. ст.)
0,07…33,0 2,0…910
РАБОЧИЕ ХАРАКТЕРИСТИКИ
[Встроенная измерительная диафрагма]
Точность ±5% от шкалы
Для условий см. TI 01C20K00-01R.
[Датчик перепада давления]
Калиброванная шкала с отсчетом от нуля, линейный выход,
код S для материала частей, контактирующих с рабочей
средой и заполнение капсулы силиконовым маслом, если не
указывается иначе.
Для связи через шины Fieldbus и PROFIBUS PA используй-
те вместо шкалы в дальнейших спецификациях калибро-
ванную шкалу.
Соответствие технических характеристик
Соответствие рабочих характеристик датчиков серии EJA-
E характеристикам, заявленным в спецификации, гаранти-
руется в интервале не менее ± 3σ.
Базовая погрешность калиброванной шкалы
(включая влияние нелинейности, гистерезиса и повторяемости)
Шкала F
Базовая
погреш-
ность
X ≤ шкалы ± 0,055 от шкалы
X > шкалы ± (0,005+0,02/шкала)% от шкалы
X 2 кПа (8 дюймов вод.ст.)
ВПИ (верхний предел диа-
пазона измерения)
5 кПа (20 дюймов вод.ст.)
Шкала M
Базовая
погреш-
ность
X ≤ шкалы ± 0,055 от шкалы
X > шкалы
± (0,005+0,0025 ВПИ/шкала)% от шкалы
X 5 кПа (20 дюймов вод.ст.)
ВПИ (верхний предел диа-
пазона измерения)
100 кПа (400 дюймов вод.ст)
Шкала H
Базовая
погреш-
ность
X ≤ шкалы ± 0,055 от шкалы
X > шкалы ± (0,005+0,01 ВПИ/шкала)% от шкалы
X 100 кПа (400 дюймов вод.ст.)
ВПИ (верхний предел диа-
пазона измерения)
500 кПа (2000 дюймов вод.ст)
