Yokogawa EJA115E [3/14] Нормальные условия эксплуатации

Внешняя регулировка нуля

Непрерывная настройка с 0,01% разрешения приращения

шкалы. Диапазон измерений можно настроить «на месте», ис-

пользуя цифровой индикатор с переключателем диапазонов.

Встроенный индикатор (ЖКД, опция) “

”

5-разрядный цифровой дисплей, 6-разрядный дисплей единиц

и столбиковая диаграмма.

Индикатор конфигурируется на периодическое отображение од-

ного или до четырех значений следующих переменных:

Измеренное дифференциальное давление, дифференциаль-

ное давление в %, дифференциальное давление

в масштабе, измеренное статическое давление.

Смотрите также раздел «Установки при поставке».

Локальное задание параметров

(Коды выходного сигнала D, J и Q)

Задание параметров винтом внешней регулировки нуля и

кнопки (код встроенного индикатора E) предлагает простую и

быструю установку параметров Номер тега, единицы измере-

ний, НЗШ, ВЗШ, демпфирование, режим выхода (линей-

ный/квадратный корень), дисплей выхода 1 и перенастройка

диапазона с использованием фактического давления

(НЗШ/ВЗШ).

Пределы давления разрыва:

69 МПа (10000 psi).

Самодиагностика

Отказ ЦПУ, отказ аппаратуры, ошибка конфигурации

и ошибка выхода за пределы диапазона для дифференциаль-

ного давления, статического давления и температуры капсулы.

Также возможно задание конфигурируемой пользователем

сигнализации процесса по нижнему/ верхнему значению для

дифференциального и статического давления.

Функция характеризации сигнала (Выходной сигнал

с кодами D, J и Q)

Конфигурируемая пользователем 10-сегментная функция ха-

рактеризации сигнала для выхода 4–20 мА.

Сертификация SIL

Датчики серии EJA-E, за исключением моделей со связью по

шине Fieldbus, PROFIBUS PA и 1-5 В пост.тока с HART (Low

Power), сертифицированы на соответствие следующим стан-

дартам:

IEC 61508: 2010; Части от 1 до 7.

Функциональная безопасность электрических/ электронных/ с

программируемой электроникой систем; Тип B; SIL 2 для ис-

пользования одного преобразователя, SIL 3 для использова-

ния двух преобразователей.

 НОРМАЛЬНЫЕ УСЛОВИЯ ЭКСПЛУАТАЦИИ

(Пределы могут зависеть от кодов утверждения без-

опасности или особенностей опций)

Предельные значения температуры окружающей среды:

от –40 до 85 °С (–40…185 °F)

от –30 до 80 °С (–22…176 °F) для модели с ЖКД

Предельные значения рабочей температуры:

от –40 до 120 °С (–40…248 °F)

Предельные значения влажности окружающей среды:

от 0 до 100% RH

Предельные значения для рабочего давления (силиконовое

масло)

Максимальное рабочее давление (MWP)

16 МПа (2300 psi) для всех капсул.

Минимальное рабочее давление:

Смотрите приведенный ниже график

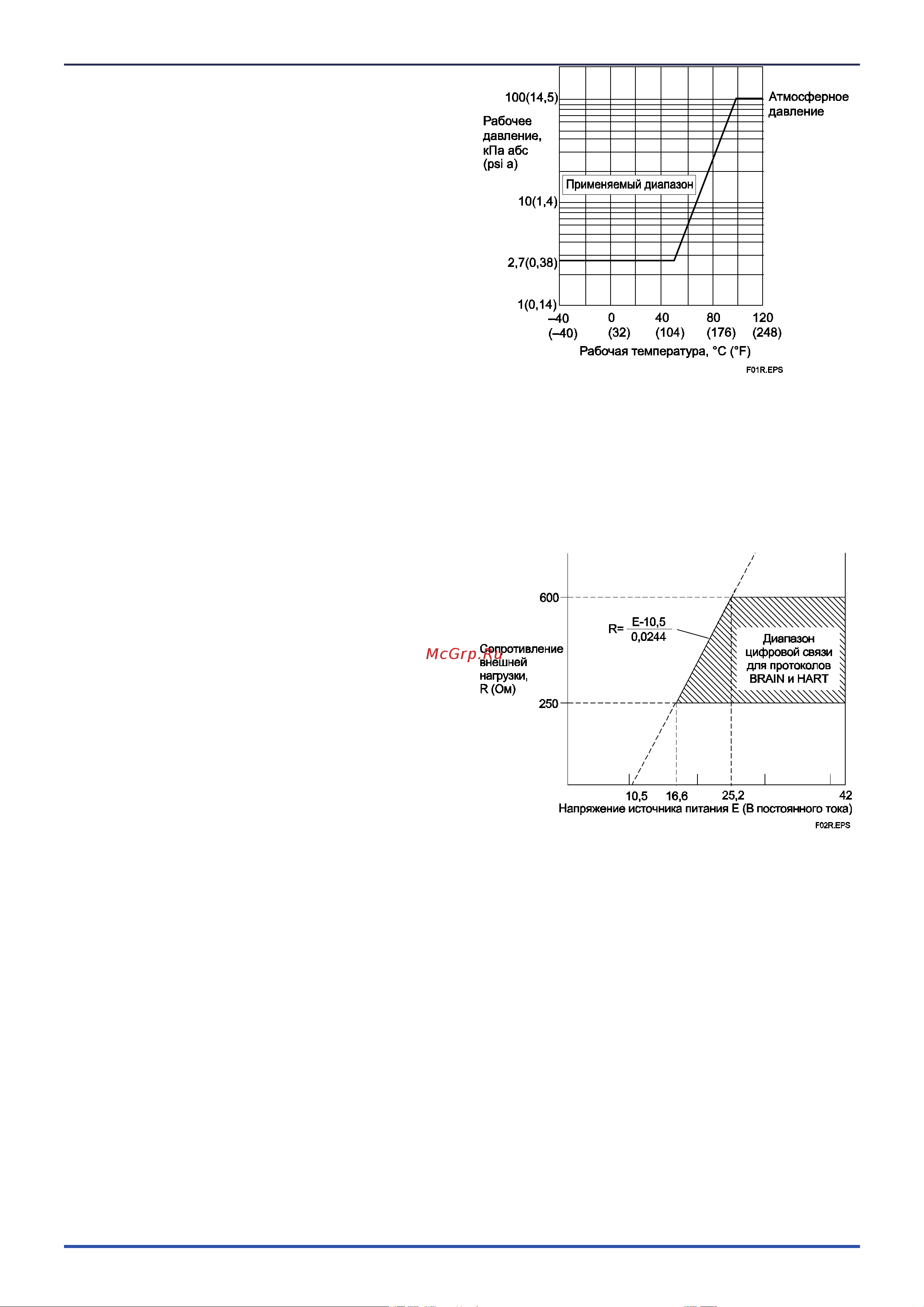

Рисунок 1. Рабочее давление и рабочая температура

Требования по питанию и нагрузке

(Выходной сигнал с кодами D и J. Требования к электро-

оборудованию могут зависеть от кодов утверждения без-

опасности или особенностей опций)

Для источника питания 24 В постоянного тока можно исполь-

зовать нагрузку до 550 Ом. Смотрите приведенный далее гра-

фик.

Рисунок 2. Взаимосвязь между напряжением источника

питания и сопротивлением внешней нагрузки

(Выходной сигнал с кодами D и J)

Напряжение питания “”

Для 4…20 мА HART/BRAIN

(Коды выходного сигнала D и J)

10,5…42 В постоянного тока для обычного использования

и пожаробезопасного типа.

10,5…32 В постоянного тока для молниезащитного типа

(код опции /А)

10,5…30 В постоянного тока для искробезопасного типа,

типа n или невозгораемого типа.

Минимальное напряжение составляет 16,6 В постоянного то-

ка для цифровой связи BRAIN или HART

Для 1…5 В HART (Код выходного сигнала Q)

Источник питания: 9…28 В пост.тока для универсального и

пожаробезопасного типа.

Потребляемая мощность: от 0,96 до 3 мА, 27 мВт
