Y
ООО "ИОКОГАВА ЭЛЕКТРИК СНГ"
Самарская ул., д.1, 4 этаж, 129110 Москва, РОССИЯ
Тел.: +7-495-933-8590, 737-7868 Факс: +7-495-737-7869
GS 01С25К01-01RU
© Авторское право: июнь 2008
22-е издание, март 2020
Технические
Характеристики
GS
01C25K01-01RU

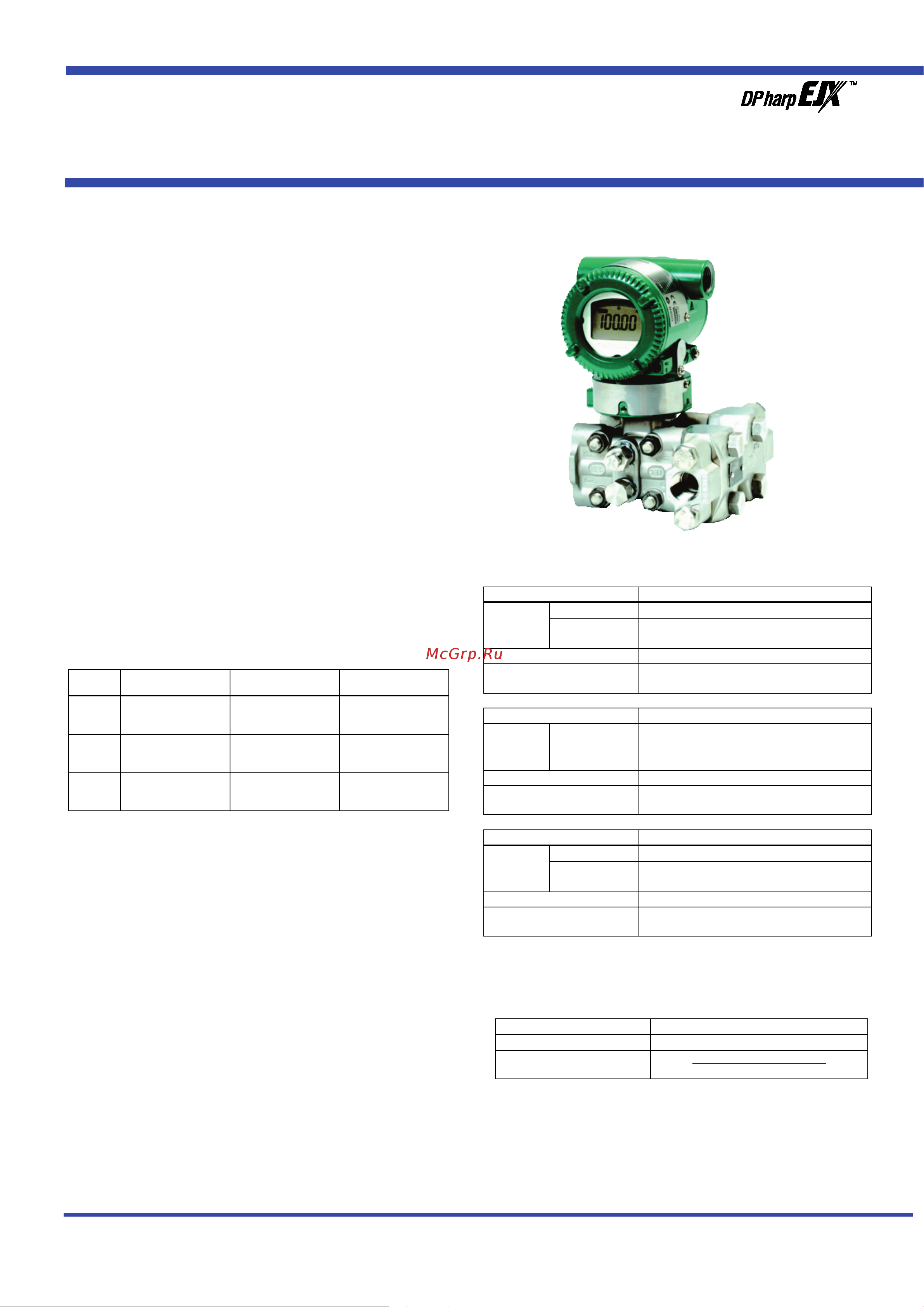

EJX115A
Датчик для измерения малых расходов
[Исполнение: S1]
Датчик перепада давления для малых расходов EJX115A содер-
жит встроенную измерительную диафрагму и может быть ис-
пользован для высококачественного измерения в условиях крайне
низкого расхода. Его выходной сигнал 4÷20 мА постоянного тока
соответствует величине измеренного расхода. Высокоточный и
устойчивый чувствительный элемент позволяет также изме-
рять статическое давление, значения которого можно отобра-
жать на дисплее встроенного индикатора, или осуществлять
его дистанционный контроль с использованием цифровой связи с
BRAIN или HART-коммуникатором. Другие основные свойства
включают быстрый отклик, дистанционную установку парамет-
ров с использованием цифровой связи, диагностику и дополни-
тельный выход состояния для сигнализаций по верхнему/ниж-
нему пределу давления. Многоточечная технология измерения
обеспечивает расширенную диагностику, позволяющую выяв-
лять такие нарушения, как блокировка импульсной линии или по-
ломка теплотрассы. Также можно использовать протокол связи
по шине F
OUNDATION Fieldbus и PROFIBUS PA. Все модели серии
EJX в стандартной конфигурации за исключением типов Fieldbus
и PROFIBUS, имеют сертификацию, как удовлетворяющие
уровню SIL 2 по нормам техники безопасности.
СТАНДАРТНЫЕ ТЕХНИЧЕСКИЕ
ХАРАКТЕРИСТИКИ
Для элементов, обозначенных «» смотрите GS 01C25T02-01EN
для типа связи Fieldbus, и смотрите GS 01C25T04-01EN для типа
связи PROFIBUS PA
.
ПРЕДЕЛЫ ШКАЛЫ И ДИАПАЗОН ИЗМЕРЕНИЙ
Капсула
Диапазон перепада
давления
Водный эквивалент
потока л/мин
Воздушный эквива-
лент потока Нл/мин
F
1…5 кПа
(100… 500 мм
вод.ст.)
0,016…5,0 0,44…140
M
2…100 кПа
(200…10000 мм
вод.ст.)
0,022…23,0 0,63…635
H
20…210 кПа
(2000…21000 мм
вод.ст.)
0,07…33,0 2,0…910
РАБОЧИЕ ХАРАКТЕРИСТИКИ
[Встроенная измерительная диафрагма]
Погрешность ±5% от шкалы
Для условий см. TI 01C20K00-01R.
[Датчик перепада давления]
Калиброванная шкала с отсчетом от нуля, линейный выход, код
S для материала частей, контактирующих с рабочей средой и
заполнение капсулы силиконовым маслом, если не указывается
иначе.
При рассмотрении типов связи через шину Fieldbus и
PROFIBUS PA в дальнейших спецификациях вместо шкалы ис-
пользуйте калиброванный диапазон.
Соответствие технических характеристик
Соответствие рабочих характеристик датчиков серии EJX ха-
рактеристикам, заявленным в спецификации, гарантируется в
интервале не менее ± 3σ.
Базовая погрешность калиброванной шкалы
(включая влияние нелинейности, гистерезиса и повторяемости)
Шкала
F
Базовая
погреш-
ность
± 0,04 от шкалы
X > шкалы
± (0,015+0,01 ВПИ/шкала)% от
шкалы
X
2 кПа (8 дюймов вод.ст.)
ВПИ (верхний предел
диапазона измерения)
5 кПа (20 дюймов вод.ст.)
Шкала
M
Базовая
погреш-
ность
± 0,04 от шкалы
X > шкалы
± (0,002+0,0019 ВПИ/шкала)% от
шкалы
X
5 кПа (20 дюймов вод.ст.)
ВПИ (верхний предел
диапазона измерения)
100 кПа (400 дюймов вод.ст)
Шкала
H
Базовая
погреш-
ность
± 0,04 от шкалы
X > шкалы
± (0,005+0,0049 ВПИ/шкала)% от
шкалы
X
70 кПа (280 дюймов вод.ст.)
ВПИ (верхний предел
диапазона измерения)
500 кПа (2000 дюймов вод.ст)
Погрешность выходного сигнала с корнеизвлекающей
характеристикой.
Погрешность выходного сигнала с корнеизвлекающей характе-
ристикой, выраженная в процентах от шкалы расхода.
Выход
Погрешность
50% и выше
Совпадает с базовой погрешностью
От 50% до точки отсечки
Базовая погрешность х 50
Выход (%)
